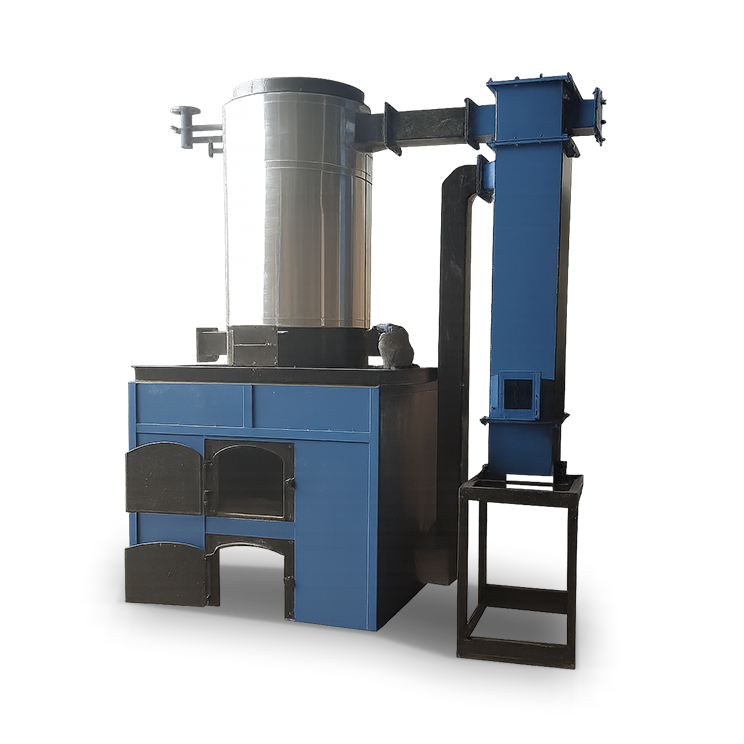

Vertikálny trojťahový dymotrubkový teplovodný kotol

  • Nízkonákladové vykurovanie
  • Minimálne rozmery
  • Nízka teplota spalín na výstupe teplej vody
  • Používateľsky prívetivý
  • Teplovodný kotol na brikety z biomasy
  • Elektricky poháňané cirkulačné vodné čerpadlá
Poslať dopyt
VTMH-SERIES
Features

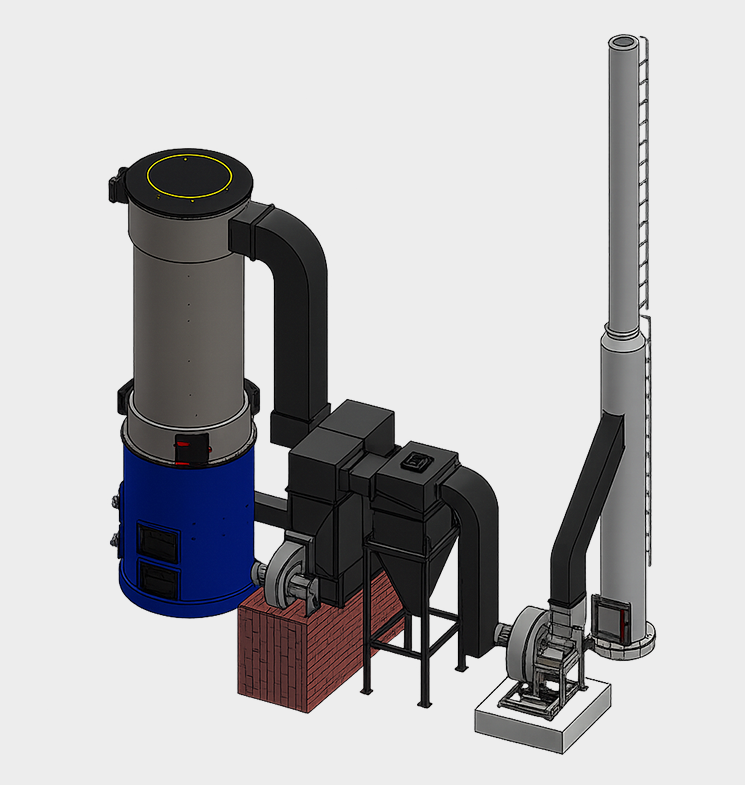

Vertikálny trojťahový dymotrubkový teplovodný kotol

Séria VTMH je vysoko účinný, vertikálny dymotrubkový teplovodný kotol navrhnutý špecificky pre spaľovanie tuhého paliva. Séria VTMH, navrhnutá tak, aby poskytovala spoľahlivú tepelnú energiu s využitím dreva a brikiet z biomasy, spája kompaktné vertikálne rozmery so sofistikovaným trojťahovým systémom prenosu tepla, aby maximalizovala hospodárnosť paliva.

Prevádzkový rozsah

  • Kapacita – 50 000 kcal/hod. až 3 lakh kcal/hod.
  • Palivo – drevené poleno, brikety z biomasy
  • Teplota – do 90 °C
Poslať dopyt

Robustné tepelné inžinierstvo

VTMH obsahuje stacionárne roštové ohnisko umiestnené v spodnej časti hlavného výmenníka tepla. Spaľovacie plyny prechádzajú cez sériu dymových rúrok upevnených medzi prednou a zadnou rúrkovnicou.

Trojťahová dymotrubková konštrukcia zaisťuje, že horúce dymové plyny zostávajú v kontakte s plochami prenosu tepla po optimalizovanú dobu. Táto viacťahová dráha extrahuje maximálne teplo pred výstupom plynov, čo vedie k vyššej tepelnej účinnosti a nižšej spotrebe paliva v porovnaní s jednoťahovými jednotkami.

Kľúčové vlastnosti a výhody

  • Udržateľná flexibilita paliva: Optimalizovaný na spaľovanie drevených polien a brikiet z biomasy, čo pomáha priemyslu znížiť uhlíkovú stopu a závislosť od drahých fosílnych palív.
  • Kompaktné vertikálne usporiadanie: Vertikálna konštrukcia je ideálna pre prevádzky s obmedzenou podlahovou plochou a umožňuje jednoduchú inštaláciu v malých kotolniach.
  • Zjednodušená prevádzka: Obsahuje pevné stacionárne roštové ohnisko, ktoré je jednoduché nakladať a čistiť, vďaka čomu je vysoko používateľsky prívetivé pre obsluhu na mieste.
  • Odolná konštrukcia: Vyrobený z kvalitných rúrkovníc a dymových rúrok navrhnutých pre dlhodobé tepelné cyklovanie a odolnosť voči opotrebeniu.
  • Nízka údržba: Dymotrubková konštrukcia umožňuje jednoduchý prístup a čistenie rúrok, čím zaisťuje, že kotol si zachováva vrcholný výkon.

Priemyselné aplikácie

Séria VTMH je preferovanou voľbou pre odvetvia vyžadujúce stálu teplú vodu na spracovanie, čistenie alebo priestorové vykurovanie:

  • Hotelierstvo: Hotely, rezorty a kluby pre práčovne, kuchyne a teplú vodu pre hostí.
  • Zdravotníctvo: Nemocnice a kliniky pre sterilizačné a hygienické procesy.
  • Potravinársky a nápojový priemysel: Mliekarne, pivovary a jednotky spracovania potravín pre CIP (čistenie na mieste).
  • Textilný priemysel: Pre pranie, farbenie a dokončovanie v menšom rozsahu.
  • Poľnohospodárstvo: Pre vykurovanie skleníkov a špecializované sušenie plodín.

Technické špecifikácie

]
Špecifikácia Jednotka VTMH-100 VTMH-200 VTMH-300 VTMH-400 VTMH-600 VTMH-800 VTMH-1000 VTMH-1500 VTMH-2000
Všeobecné
Maximálny tepelný výkon M. Kcal/hr 0.1 0.2 0.3 0.4 0.6 0.8 1.0 1.5 2.0
Maximálna prevádzková teplota °C 95/150 95/150 95/150 95/150 95/150 95/150 95/150 95/150 95/150
Nárast teploty teplej vody °C 30 30 30 30 30 30 30 30 30
Vstup/výstup teplej vody MM 40 50 80 80 80 100 100 120 150
Vykurovacia plocha ohrievača M² 7.5 15 23 30 45 60 75 113 150
kapacita zádrže vody ohrievača liter 26 97 147 280 418 741 931 1750 2332
Režim spaľovania Manuálne
Typ paliva Palivo Drevené poleno, brikety, uhlie,
Účinnosť kotla
Na drevenom polene % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Na briketách % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Na uhlí % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Spotreba paliva
Drevené poleno (3500) Kg/hr 38 75 113 150 226 301 376 564 752
Brikety (4000) Kg/hr 33 66 99 132 197 263 329 493 658
Uhlie (4500) Kg/hr 29 58 88 117 175 234 292 439 585
Elektrická záťaž
Cirkulačné vodné čerpadlo H.P. 3.00 5.00 7.50 10.00 12.50 15.00 20.00 25.00 30.00
I.D. ventilátor bez BF H.P. 1.00 2.00 3.00 5.00 7.50 10.00 10.00 15.00 20.00
FD ventilátor s APH H.P. N/A N/A N/A 2.00 3.00 3.00 5.00 7.5 10.0
Celková elektrická záťaž H.P. 4.00 7.00 10.50 17.00 23.00 28.00 35.00 47.50 60.00
Celkové rozmery
Dĺžka mm 1600 1600 2400 3200 3500 3500 3600 4300 5000
Šírka mm 1400 1400 2600 2800 3300 3500 3800 4500 5200
Výška mm 2100 2500 3500 5500 5500 5600 5700 6400 7500
POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia.
  • GCV drevného polena je 3500 kcal/kg.
  • GCV brikiet je 4000 kcal/kg.
  • GCV uhlia je 4500 kcal/kg.

Často kladené otázky (FAQ) o vertikálnom trojťahovom dymotrubkovom teplovodnom kotle

V dymotrubkovom kotle prechádzajú horúce spaľovacie plyny cez rúrky, zatiaľ čo voda ich obklopuje. To umožňuje veľkú vykurovaciu plochu v kompaktnom plášti, čo vedie k rýchlejšiemu ohrevu vody a lepšej tepelnej odozve.

Áno. Séria VTMH je špeciálne navrhnutá na spracovanie brikiet z biomasy, ktoré sú často energeticky hustejšie a konzistentnejšie svojou veľkosťou ako drevené polená, čím poskytujú čistejšie a účinnejšie spaľovanie.

Vyžaduje sa minimum elektriny. Keďže ide o kotol na tuhé palivo, spotreba energie je obmedzená na cirkulačné čerpadlá a riadiace systémy, vďaka čomu je vynikajúcou voľbou pre oblasti s obmedzenou elektrickou infraštruktúrou.

Údržba je jednoduchá. Vertikálna dymotrubková konštrukcia umožňuje jednoduchý prístup k rúrkovniciam, čo obsluhe umožňuje periodicky kefovať a čistiť rúrky, aby sa zachoval optimálny prenos tepla.

Séria VTMH je navrhnutá pre štandardné aplikácie teplej vody do 90 °C. Pre vysokotlakové alebo vysokoteplotné požiadavky nad 100 °C sa obráťte na náš inžiniersky tím pre špecializovanú konštrukciu.
