VTMH-SERIES
Caldaia ad Acqua Calda Verticale a Tubi da Fumo a Tre Passaggi
La serie VTMH è una caldaia ad acqua calda verticale a tubi da fumo ad alta efficienza, progettata specificamente per la combustione di combustibile solido. Progettata per fornire energia termica affidabile utilizzando legna e bricchette di biomassa, la serie VTMH combina un ingombro verticale compatto con un sofisticato sistema di scambio termico a tre passaggi per massimizzare l'economia del combustibile.
Gamma Operativa
- Capacità - da 50000 Kcal/h a 3 lakh Kcal/h.
- Combustibile - tronchi di legna, bricchette di biomassa
- Temperatura - fino a 90°C

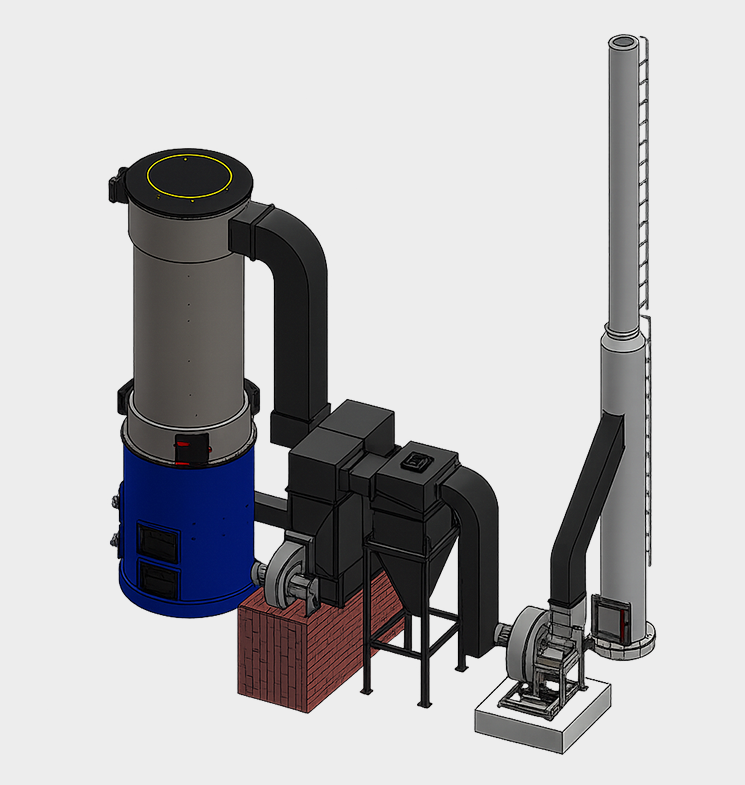

Ingegneria Termica Robusta
La VTMH presenta un focolare a griglia fissa posizionato alla base dello scambiatore di calore principale. I gas di combustione attraversano una serie di tubi di scarico montati tra le piastre tubiere anteriore e posteriore.
Il design a tubi da fumo a tre passaggi garantisce che i gas di scarico caldi rimangano a contatto con le superfici di scambio termico per una durata ottimizzata. Questo tragitto multi-passaggio estrae il massimo calore prima che i gas escano, con conseguente efficienza termica superiore e consumo di combustibile inferiore rispetto alle unità a passaggio singolo.
Caratteristiche e Vantaggi Chiave
- Flessibilità di Combustibile Sostenibile: Ottimizzata per bruciare tronchi di legna e bricchette di biomassa, aiutando le industrie a ridurre la loro impronta di carbonio e la dipendenza da costosi combustibili fossili.
- Disposizione Verticale Compatta: Il design verticale è ideale per stabilimenti con spazio a pavimento limitato, consentendo una facile installazione in piccole centrali termiche.
- Funzionamento Semplificato: Presenta un robusto focolare a griglia fissa facile da caricare e pulire, rendendola altamente facile da usare per gli operatori sul campo.
- Costruzione Durevole: Costruita con piastre tubiere e tubi di scarico di alta qualità progettati per un ciclo termico a lungo termine e resistenza all'usura.
- Bassa Manutenzione: Il design a tubi da fumo consente un facile accesso e la pulizia dei tubi, garantendo che la caldaia mantenga prestazioni ottimali nel tempo.
Applicazioni Industriali
La serie VTMH è la scelta preferita per i settori che richiedono acqua calda costante per lavorazione, pulizia o riscaldamento degli ambienti:
- Ospitalità: Hotel, resort e club per lavanderia, uso in cucina e acqua calda nelle camere degli ospiti.
- Sanità: Ospedali e cliniche per processi di sterilizzazione e sanificazione.
- Alimentare e Bevande: Latterie, birrifici e unità di lavorazione alimentare per lavaggio in loco (CIP).
- Tessile: Per processi di lavaggio, tintura e finissaggio su scala più ridotta.
- Agricoltura: Per il riscaldamento delle serre e l'essiccazione specializzata delle colture.
| Specifica | Unità | VTMH-100 | VTMH-200 | VTMH-300 | VTMH-400 | VTMH-600 | VTMH-800 | VTMH-1000 | VTMH-1500 | VTMH-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Generale | ||||||||||
| Resa termica massima | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura massima di esercizio | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Aumento di temperatura dell'acqua calda | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Ingresso/Uscita Acqua Calda | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| superficie di riscaldamento del riscaldatore | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| capacità di ritenzione d'acqua del riscaldatore | liter | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Modalità di Combustione | Manuale | |||||||||
| Tipo di Combustibile | Combustibile | Tronchi di legna, bricchette, carbone, | ||||||||
| Efficienza della Caldaia | ||||||||||
| Su Tronchi di Legna | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Bricchette | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Carbone | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo di Combustibile | ||||||||||
| Tronchi di Legna (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Bricchette (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Carbone (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Carico Elettrico | ||||||||||
| Pompa di Circolazione Acqua | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilatore I.D. senza BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilatore FD con APH | H.P. | N.D. | N.D. | N.D. | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Carico Elettrico Totale | H.P. | 4.00 | 7.00 | 10.50 | 17.00 | 23.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| Dimensioni Complessive | ||||||||||
| Lunghezza | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Larghezza | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Altezza | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | ||||||||||
- Il GCV dei tronchi di legna è di 3500 Kcal/KG.
- Il GCV della bricchetta è di 4000 Kcal/KG.
- Il GCV del carbone è di 4500 Kcal/KG.
Domande Frequenti (FAQ) sulla Caldaia ad Acqua Calda Verticale a Tubi da Fumo a Tre Passaggi
In una caldaia a tubi da fumo, i gas caldi di combustione passano attraverso i tubi mentre l'acqua li circonda. Ciò consente un'ampia superficie di riscaldamento in un corpo compatto, portando a un riscaldamento più rapido dell'acqua e a una migliore risposta termica.
Sì. La serie VTMH è progettata specificamente per gestire bricchette di biomassa, spesso più dense di energia e uniformi nelle dimensioni rispetto ai tronchi di legna, garantendo una combustione più pulita ed efficiente.
È richiesta un'elettricità minima. Essendo una caldaia a combustibile solido, il consumo elettrico è limitato alle pompe di circolazione e ai sistemi di controllo, rendendola una scelta eccellente per aree con infrastruttura elettrica limitata.
La manutenzione è semplice. Il design verticale a tubi da fumo consente un facile accesso alle piastre tubiere, permettendo agli operatori di spazzolare e pulire periodicamente i tubi per mantenere uno scambio termico ottimale.
La serie VTMH è progettata per applicazioni standard di acqua calda fino a 90°C. Per requisiti ad alta pressione o alta temperatura oltre i 100°C, consultate il nostro team di ingegneria per un design specializzato.
