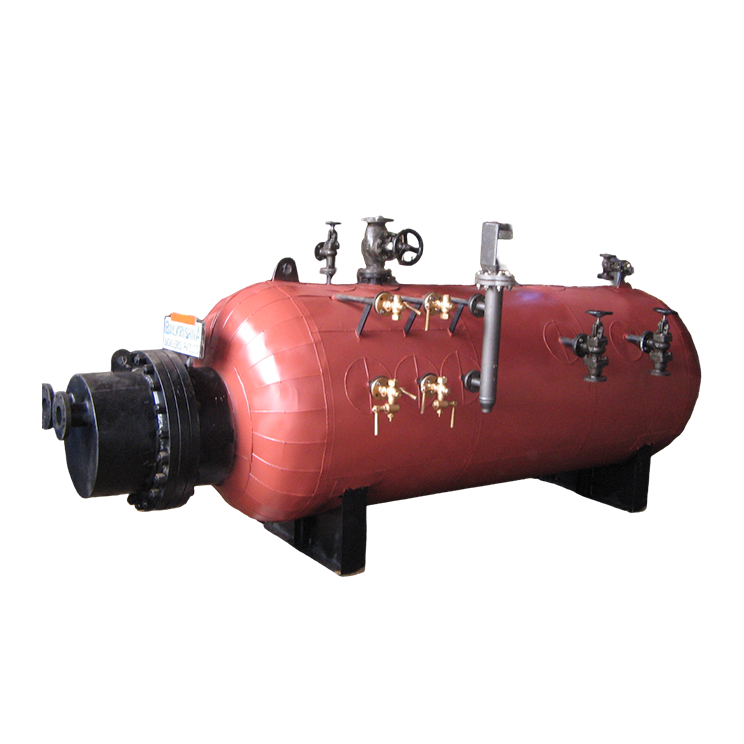

STEAMGEN
Parný kotol na plyn a olej
Séria STEAMGEN je vysoko účinný, štvorťahový horizontálny zabalený kotol navrhnutý pre prevádzky s významnou kapacitou tepelného oleja a súčasnou požiadavkou na procesnú paru. Na rozdiel od tradičných kotlov, ktoré vyžadujú vlastný horák a zdroj paliva, STEAMGEN funguje na princípe výmeny tepla.
Využitím vysokoteplotného tepelného oleja, ktorý už cirkuluje vo vašej prevádzke, prenáša STEAMGEN teplo cez špecializovaný zväzok rúrok ponorený vo vodnom kúpeli. To umožňuje bezpečnú, spoľahlivú a nákladovo efektívnu výrobu pary bez potreby ďalšieho spaľovacieho systému.
Prevádzkový rozsah
- Kapacita – 0,5 t/h až 4,0 t/h
- Palivo – horúci olej z ohrievača teplonosnej kvapaliny
- Tlak – 10,54 kg/cm² až 21 kg/cm²
Pokročilé inžinierstvo a výmena tepla
STEAMGEN je jednotka navrhnutá a vyrobená podľa noriem IBR, čím zaisťuje splnenie najprísnejších bezpečnostných a výkonnostných noriem pre vysokotlakovú paru.
- Štvorťahový prenos tepla: Tepelný olej prechádza štvorťahovým usporiadaním rúrok, čím sa zaisťuje maximálny čas kontaktu a tepelná účinnosť.
- Nie je potrebné ďalšie palivo: Využitím vášho existujúceho ohrievača teplonosnej kvapaliny odstraňujete potrebu sekundárneho komína, palivového potrubia alebo údržby horáka pre váš dopyt po pare.
- Stabilná kvalita pary: Metóda nepriameho ohrevu poskytuje veľmi stabilný a konzistentný zdroj tepla, čo vedie k vysokokvalitnej saturovanej pare s minimálnym kolísaním tlaku.
- Robustná škrupinovo-trubková konštrukcia: Vyrobený pre dlhú životnosť, horizontálny plášť obsahuje zväzok rúrok s veľkou plochou povrchu optimalizovaný pre rýchlu výrobu pary.
Kľúčové priemyselné aplikácie
STEAMGEN je ideálnym riešením pre integrované prevádzky, kde je tepelný olej primárnym vykurovacím médiom:
- Chemický a petrochemický priemysel: Pre ohrev reaktorov a destilačných kolón, pri súčasnej potrebe pary na prepláchnutie alebo pomocný ohrev.
- Spracovanie textilu: Kde ohrievače teplonosnej kvapaliny poháňajú napínacie stroje alebo sušiace linky a je potrebná para na farbenie alebo dokončovanie.
- Preglejka a laminátové materiály: Pre vysokoteplotné lisovanie (prostredníctvom oleja) a kondicionovanie alebo úpravu parou.
- Spracovanie potravín: Pre vyprážanie alebo veľkoobjemové pečenie (prostredníctvom oleja) a sterilizáciu/hygienu (prostredníctvom pary).
- Farmaceutický priemysel: Pre viacstupňové procesy ohrevu, kde je preferovaná čistá, nepriama výroba pary.
| Špecifikácia | Jednotka | SG-05 | SG-10 | SG-15 | SG-20 | SG-30 | SG-40 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | ||||||||||
| Výkon pary z a pri 100 °C | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | |||
| Prevádzkový tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Teplota pary | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Počet ťahov pre horúci olej | No's | 4 | 4 | 4 | 4 | 4 | 4 | |||
| Výstup pary | MM | 25 | 50 | 80 | 80 | 100 | 100 | |||
| HTA | M² | 7 | 14 | 21 | 28 | 42 | 56 | |||
| Typ paliva: horúci olej z ohrievača teplonosnej kvapaliny | ||||||||||
| Účinnosť kotla | ||||||||||
| Na horúcom oleji | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | |||
| Vstup a výstup horúceho oleja | MM | 2'' | 3'' | 4'' | 4'' | 5'' | 6'' | |||
| Zádrž oleja v cievke | Liter | 26 | 53 | 80 | 106 | 159 | 212 | |||
| Elektrická záťaž | ||||||||||
| Napájacie vodné čerpadlo | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| Celková elektrická záťaž | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | ||||||||||
Často kladené otázky (FAQ) o parnom kotle na plyn a olej
Funguje ako vysoko účinný výmenník tepla. Vysokoteplotný tepelný olej z vášho hlavného ohrievača prúdi cez vnútorné rúrky STEAMGEN. Tieto rúrky sú ponorené vo vode; keď olej preteká, odovzdáva svoje teplo vode, ktorá sa mení na paru.
Áno, za predpokladu, že váš existujúci ohrievač teplonosnej kvapaliny má dostatočnú rezervnú kapacitu (kcal/hod) na splnenie požiadaviek na výrobu pary jednotky STEAMGEN. Naši inžinieri vám pomôžu vypočítať požadovaný prietok a teplotu oleja.
Keďže nedochádza k spaľovaniu, nedochádza k usadzovaniu sadzí, nie je potrebné servisovať horák ani čistiť komín. Údržba sa väčšinou obmedzuje na štandardné kontroly na strane vody a zaistenie čistoty tepelného oleja.
Since the STEAMGEN is an IBR-certified pressure vessel generating high-pressure steam, it must be operated according to local boiler regulations, which typically require a qualified attendant for units of this capacity.
Absolutely. The STEAMGEN is designed for high-pressure applications, with standard models reaching up to 21 Kg/cm², making it suitable for demanding industrial processes.
