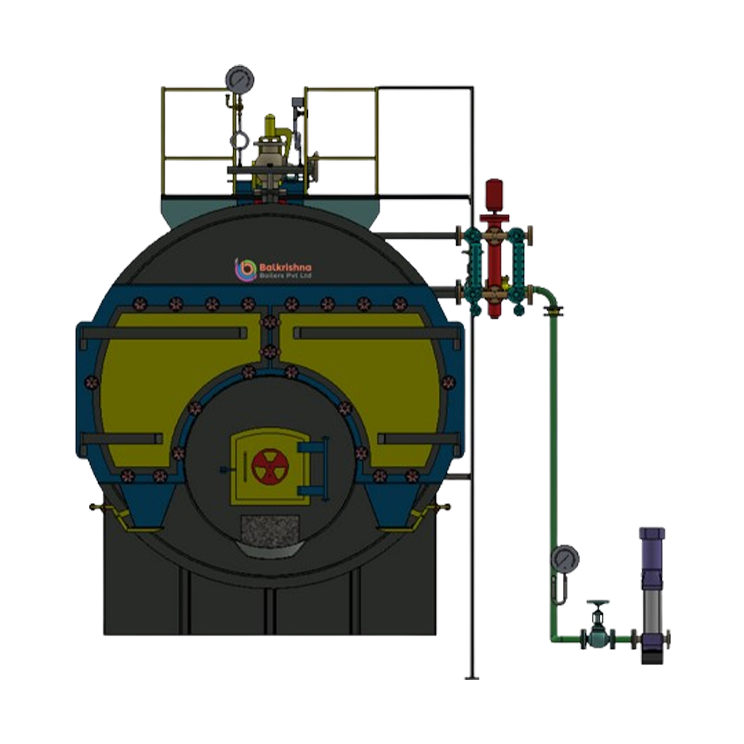

Horizontálny trojťahový parný kotol na tuhé palivo s plne mokrým zadkom
Parný kotol na drevené polená a brikety z biomasy
STEAMAX je vysokovýkonný, horizontálny dymotrubkový parný kotol navrhnutý pre maximálnu tepelnú účinnosť a náročné priemyselné použitie. STEAMAX je navrhnutý ako plne mokrý systém a je optimalizovaný na spaľovanie tuhých palív, ako sú drevené polená a brikety z biomasy, čím poskytuje udržateľné a nákladovo efektívne riešenie pary pre vysokokapacitné požiadavky.
Prevádzkový rozsah
- Kapacita – 0,5 t/h až 6,0 t/h
- Palivo – drevené polená, brikety z biomasy
- Tlak – 10,54 kg/cm² až 17,50 kg/cm²
Pokročilé inžinierstvo plne mokrého zadku
Na rozdiel od kotlov so „suchým zadkom“, ktoré využívajú vyzdievanú zadnú stenu, má STEAMAX konštrukciu s plne mokrým zadkom. Zadná spaľovacia komora je úplne obklopená vodou, čo ponúka dve kľúčové výhody:
- Maximálna absorpcia tepla: Každý centimeter zadnej komory prispieva k výrobe pary, čo výrazne zvyšuje celkovú tepelnú účinnosť.
- Nižšia údržba: Odstránením ťažkej vyzdievanej zadnej steny sa systém vyhýba bežným problémom s praskaním vyzdievky a obchádzaním tepla, čím sa znižujú odstávky a náklady na opravy.

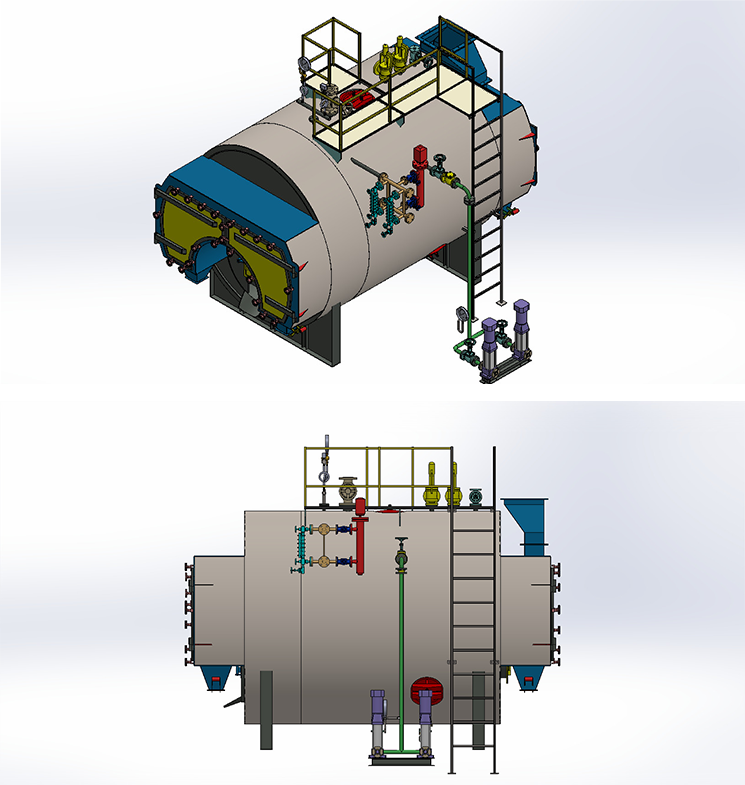

Robustná konštrukcia a dostupnosť
STEAMAX je vyrobený pre dlhodobú spoľahlivosť a jednoduchý servis:
- Trojťahová dymotrubková konštrukcia: Dymové plyny prechádzajú ohniskom a dvoma následnými súbormi rúrok, čím sa zaisťuje najvyššia možná extrakcia tepla pred výstupom.
- Horizontálne rovné ohnisko: Veľkoobjemové ohnisko sa tiahne po celej dĺžke kotla, čím zaisťuje úplné spaľovanie tuhého paliva a znižuje tepelné namáhanie.
- Úplný prístup: Veľké zadné dvierka poskytujú 100 % prístup k ohnisku a dymovým rúrkam, čím sa čistenie a kontroly IBR stávajú rýchlymi a jednoduchými.
Kľúčové priemyselné aplikácie
STEAMAX je ideálny pre náročné odvetvia, kde je tuhé palivo ekonomickou alternatívou k oleju alebo plynu:
- Textilný a odevný priemysel: Pre veľkoobjemové farbenie, dokončovanie a spracovanie tkanín.
- Chemický a farmaceutický priemysel: Pre reaktory, sterilizáciu a destilačné procesy.
- Potravinársky a nápojový priemysel: Pre konzervovanie, pasterizáciu mlieka a veľkoobjemové priemyselné varenie.
- Preglejka a laminátové materiály: Pre vysokotlakové lisy a vytvrdzovanie živice.
- Papierenský a obalový priemysel: Pre sušiace a zvlňovacie procesy.
| Špecifikácia | Jednotka | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||||
| Výkon pary z a pri 100 °C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Prevádzkový tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Teplota pary | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| Počet ťahov | No's | Tri | Tri | Tri | Tri | Tri | Tri | Tri | Tri | Tri | Tri |
| Počet ohnísk | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Plocha roštu | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Výstup pary | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Plocha prenosu tepla | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Typ paliva: drevené poleno, brikety, lignit, uhlie | |||||||||||
| Účinnosť kotla | |||||||||||
| Na drevenom polene | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| Na uhlí | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Spotreba paliva | |||||||||||
| Drevené poleno (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Brikety (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Lignit (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Uhlie (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Elektrická záťaž | |||||||||||
| Napájacie vodné čerpadlo | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| I.D. ventilátor bez BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| F.D. ventilátor | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Celková elektrická záťaž | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||||
- GCV dreva je 3500 kcal/kg.
- GCV brikiet je 4000 kcal/kg.
- GCV lignitu je 3000 kcal/kg.
- GCV uhlia je 4500 kcal/kg.
Často kladené otázky (FAQ) o parnom kotle na drevené polená a brikety z biomasy
V kotle s mokrým zadkom, ako je STEAMAX, je zadná spaľovacia komora obklopená vodou. V kotle so suchým zadkom je vyzdievaná žiaruvzdornými tehlami. Konštrukcie s mokrým zadkom sú účinnejšie, pretože zadnú komoru využívajú na ohrev vody namiesto len odrážania tepla, a vyžadujú výrazne menej údržby.
Áno. Horizontálne rovné ohnisko je navrhnuté na spracovanie rôznych druhov tuhých palív z biomasy. To vám poskytuje flexibilitu prepínať medzi drevenými polenami a briketami na základe trhovej ceny a dostupnosti.
„Trojťahová“ konštrukcia núti horúce plyny prechádzať cez kotol trikrát. Táto dlhšia dráha umožňuje vode absorbovať oveľa viac tepla z plynov, čo vedie k nižšej teplote v komíne a výrazne nižšej spotrebe paliva.
Áno. Všetky jednotky STEAMAX sú navrhnuté a vyrábané prísne v súlade s Indian Boiler Regulations (IBR), čím sa zaisťuje splnenie najvyšších bezpečnostných a kvalitatívnych noriem požadovaných pre vysokotlakové priemyselné použitie.
STEAMAX je navrhnutý s ohľadom na údržbu. Jednoduchým otvorením zadných dvierok majú operátori úplný prístup k rúrkam. To umožňuje jednoduché mechanické čistenie na odstránenie sadzí, čím sa zaisťuje, že kotol konzistentne pracuje na vrcholnej účinnosti.
