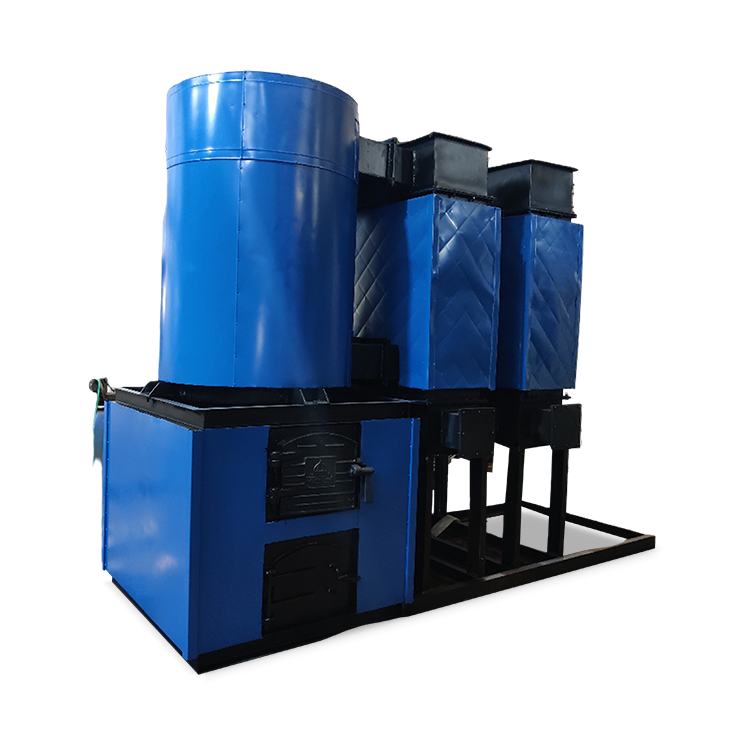

AIRMAX
Generátor horúceho vzduchu na brikety z biomasy
Séria AIRMAX je robustný, horizontálny štvorťahový nepriamo spaľovaný generátor horúceho vzduchu navrhnutý pre maximálnu tepelnú účinnosť. AIRMAX, navrhnutý s absolútnou flexibilitou paliva, je ideálnym riešením pre odvetvia hľadajúce využitie dreva, uhlia, brikiet z biomasy alebo iných tuhých palív na výrobu vysokoteplotného čistého vzduchu.
Vďaka konštrukcii nepriamo spaľovaného typu plášť a rúrka AIRMAX zaisťuje, že procesný vzduch nikdy nepríde do priameho kontaktu so spaľovacími plynmi. Výsledkom je 100 % čistý, bezsadzový horúci vzduch, vďaka čomu je dokonalý pre citlivé priemyselné sušenie a spracovanie.
Prevádzkový rozsah
- Kapacita – 0,1 milióna kcal/hod. až 1,0 milióna kcal/hod.
- Palivo – drevo, uhlie, brikety, akékoľvek tuhé palivo.
- Teplota – do 300 °C
Pokročilý štvorťahový prenos tepla
AIRMAX sa odlišuje svojou sofistikovanou štvorťahovou konštrukciou. Keďže horúce spaľovacie plyny prechádzajú cez výmenník tepla plášť-rúrka štyrikrát, plocha pre prenos tepla sa maximalizuje. Tým sa zaisťuje:
- Vynikajúca hospodárnosť paliva: Maximálna extrakcia tepla z tuhého paliva.
- Rýchly ohrev: Rýchle dosiahnutie požadovanej procesnej teploty.
- Nízke emisie: Optimalizovaná spaľovacia dráha znižuje environmentálny dopad.
Kľúčové vlastnosti a výhody
- Maximálna flexibilita paliva: Špeciálne navrhnutý na spaľovanie drevených polien, uhlia, brikiet z biomasy a rôznych poľnohospodárskych odpadových palív.
- Atmosférická prevádzka: Dodáva vysoké procesné teploty (do 300 °C) bez potreby prevádzkového tlaku, čím sa zvyšuje bezpečnosť prevádzky.
- Nepriamy ohrev: Zaručený čistý výstup vzduchu, ktorý zabraňuje akejkoľvek kontaminácii konečného produktu.
- Robustná konštrukcia: Ťažký výmenník tepla plášť-rúrka vyrobený tak, aby odolal vysokému tepelnému namáhaniu a zaistil dlhú prevádzkovú životnosť.
- Jednoduchá údržba: Horizontálna konštrukcia poskytuje jednoduchý prístup na čistenie popola a kontrolu zväzku rúrok.
Priemyselné aplikácie
AIRMAX je univerzálne vykurovacie riešenie široko používané v niekoľkých odvetviach:
- Chemický a farmaceutický priemysel: Pre sušenie práškov, granulátov a teplotne citlivých chemikálií.
- Spracovanie potravín: Ideálny pre sušenie obilnín, čaju, korenín a dehydrovanej zeleniny.
- Textilný priemysel: Pre ohrev napínacích strojov a procesy sušenia tkanín.
- Papierenský a obalový priemysel: Pre sušenie povrchovej úpravy papiera a výrobu vlnitých hárkov.
- Keramický priemysel a minerály: Pre vytvrdzovanie a sušenie rôznych výrobkov na báze minerálov.
| Špecifikácia | Jednotka | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Všeobecné | ||||||||
| Maximálny tepelný výkon | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Výstupná teplota horúceho vzduchu | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Vstupná teplota horúceho vzduchu | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Prietok vzduchu pri 300 °C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Tlak vzduchu na výstupe HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Horák | Horák: tlakovo-tryskový monoblokový horák | |||||||
| Typ paliva | Palivo | Drevené poleno, brikety, uhlie | ||||||
| Účinnosť horúceho vzduchu | ||||||||
| Na drevenom polene | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na briketách | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na uhlí | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Spotreba paliva | ||||||||
| Drevené poleno (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Brikety (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Uhlie (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Elektrická záťaž | ||||||||
| P.A. ventilátor s motorom | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Motor ID ventilátora | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Motor FD ventilátora | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Celková elektrická záťaž | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | ||||||||
- GCV drevného polena je 3500 kcal/kg.
- GCV brikiet je 4000 kcal/kg.
- GCV uhlia je 5400 kcal/kg.
Často kladené otázky (FAQ) o generátore horúceho vzduchu na brikety z biomasy
V nepriamo spaľovanom systéme ako AIRMAX zostávajú plameň a dym vo vnútri rúrok, zatiaľ čo procesný vzduch prechádza cez ne. To znamená, že horúci vzduch dodaný vášmu produktu je 100 % čistý a bez dymu, popola alebo pachov.
Áno. Ohnisko AIRMAX je navrhnuté s veľkou spaľovacou komorou a stacionárnym roštom, ktorý vám umožňuje prepínať medzi rôznymi tuhými palivami ako drevo, uhlie alebo brikety na základe ceny a dostupnosti bez potreby väčších zmien zariadenia.
Štvorťahová konštrukcia núti teplo z paliva prechádzať cez výmenník tepla štyrikrát. Tým sa zachytí výrazne viac energie ako pri jedno- alebo dvojťahovom ohrievači, čo vedie k oveľa nižším nákladom na palivo pre váš podnik.
Nie. Keďže AIRMAX pracuje pri atmosférickom tlaku na ohrev vzduchu, nespadá pod predpisy pre vysokotlakové nádoby, vďaka čomu je bezpečnejší a jednoduchší na prevádzku ako vysokotlakové parné systémy.
Horizontálna konštrukcia zahŕňa prístupné dvierka, ktoré umožňujú obsluhe jednoducho čistiť sadze a popol z rúrok. Pravidelné čistenie zaisťuje, že prenos tepla zostáva účinný, a zabraňuje plytvaniu palivom.
