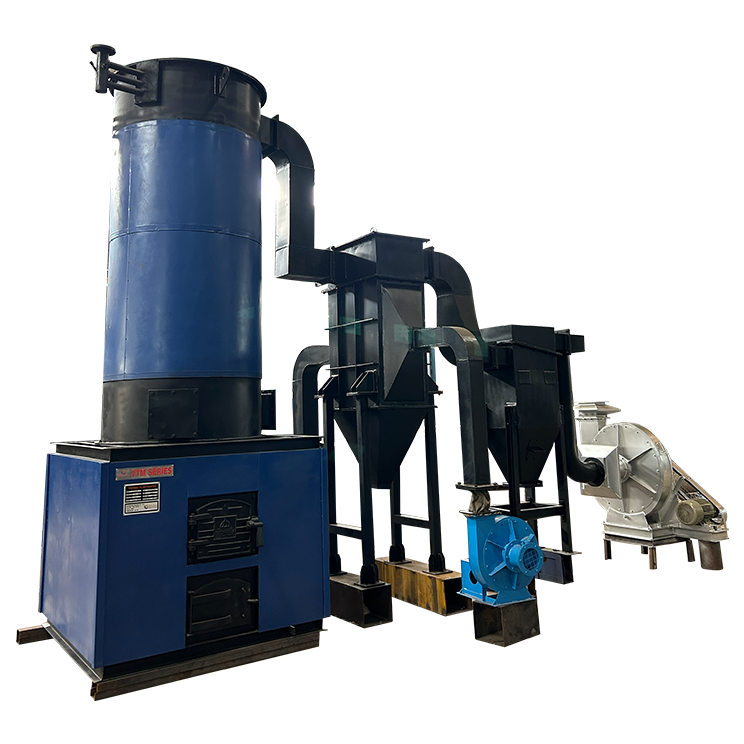

VTM SERIES
Ohrievač teplonosnej kvapaliny na tuhé palivo

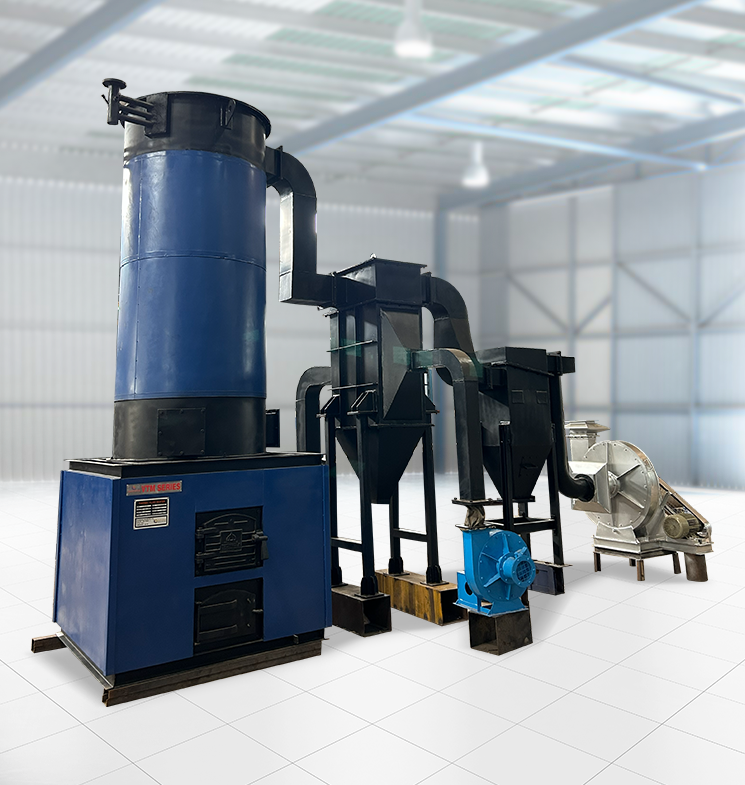

Séria VTM od Balkrishna Boilers je vysoko účinný, vertikálny trojťahový ohrievač teplonosnej kvapaliny navrhnutý na dodávanie vysokých procesných teplôt pri výnimočne nízkom prevádzkovom tlaku. Séria VTM, navrhnutá pre priemyselnú univerzálnosť, dobre funguje pri širokej škále tuhých palív, vrátane uhlia, dreva a rôznych palív z poľnohospodárskeho odpadu.
Vďaka sofistikovanej trojťahovej sálavo-konvekčnej konštrukcii zaisťuje séria VTM maximálnu absorpciu tepla a tepelnú účinnosť, čím výrazne znižuje prevádzkové náklady na palivo pre vašu prevádzku.
Prevádzkový rozsah
- Kapacita – 0,4 až 10,0 milióna kcal/hod.
- Palivo – tuhé palivá/poľnohospodárske palivá
- Teplota – 300 °C
Robustné inžinierstvo a ohnisko stavané na mieste
Séria VTM obsahuje ťažký spaľovací systém prispôsobený náročným požiadavkám spaľovania tuhého paliva. Náš inžiniersky tím dohliada na kompletnú inštaláciu, vrátane:
- Pokročilý spaľovací systém: Zahŕňa presne navrhnuté manipulačné zariadenie paliva, prikladacie zariadenie a vysoko výkonný vzduchový/spalinový systém (I.D. a F.D. ventilátory).
- Stavba ohniska na mieste: Poskytujeme odborné vyzdievacie práce na mieste, vrátane stavby vyzdievaných komôr, základov a inštalácie vysokoodolných roštníc a spaľovacích dvierok.
- Súlad s environmentálnymi predpismi: Každá jednotka je integrovaná s moderným zariadením na reguláciu znečistenia, aby sa zaistila čistá prevádzka a dodržiavanie miestnych emisných noriem.
Kľúčové výhody
- Kompatibilita s poľnohospodárskym palivom: Výrazne znížte svoje výdavky na palivo využitím nákladovo výhodného poľnohospodárskeho odpadu ako ryžové plevy, drevné štiepky a brikety.
- Trojťahová účinnosť: Vertikálna konštrukcia núti spaľovacie plyny prechádzať cez tri samostatné ťahy, čím sa maximalizuje teplo prenesené do tepelného oleja.
- Vysoké teplo pri nízkom tlaku: Dosiahnite procesné teploty do 300 °C pri zachovaní atmosférického alebo takmer atmosférického tlaku, čím sa zvyšuje celková bezpečnosť prevádzky v porovnaní s parnými systémami.
- Priemyselná odolnosť: Vyrobený s kvalitnými nosnými konštrukciami a prístupovými dvierkami pre dlhodobé, nepretržité priemyselné použitie.
Odvetvia, ktorým slúžime
Séria VTM je univerzálne vykurovacie riešenie široko používané naprieč týmito odvetviami:
- Textilný priemysel: Pre vysokoteplotné farbenie, tlač a napínacie stroje.
- Chemický a farmaceutický priemysel: Pre reaktory, destilačné jednotky a špecializované sušiace procesy.
- Preglejka a laminátové materiály: Nevyhnutné pre vysokotlakové horúce lisy a sušiace pece.
- Spracovanie potravín: Používa sa pri veľkoobjemovom vyprážaní, pražení a rafinácii jedlých olejov.
- Obalový a papierenský priemysel: Poskytuje konzistentné teplo pre zvlňovacie a nanášacie stroje.
| Špecifikácia | Jednotka | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | ||||||||||
| Maximálny tepelný výkon | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximálna prevádzková teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| nárast teploty ohrievača teplonosnej kvapaliny |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horúceho oleja | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Vykurovacia plocha ohrievača | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Kapacita zádrže oleja ohrievača | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Režim spaľovania | Manuálne | |||||||||
| Typ paliva | Palivo | Drevené poleno, brikety, uhlie, | ||||||||
| Účinnosť kotla | ||||||||||
| Na drevenom polene | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na briketách | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na uhlí | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Spotreba paliva | ||||||||||
| Drevené poleno (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Brikety (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Uhlie (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Elektrická záťaž | ||||||||||
| Cirkulačné olejové čerpadlo | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| ID ventilátor bez BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD ventilátor s APH | H.P. | N/A | N/A | N/A | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Celková elektrická záťaž | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Celkové rozmery | ||||||||||
| Dĺžka | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Šírka | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Výška | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | ||||||||||
- GCV drevného polena je 3500 kcal/kg.
- GCV brikiet je 4000 kcal/kg.
- GCV uhlia je 4500 kcal/kg.
Často kladené otázky (FAQ) o ohrievači teplonosnej kvapaliny na tuhé palivo
Hlavnou výhodou sú náklady na palivo. Použitím tuhých palív alebo poľnohospodárskeho odpadu ako drevné štiepky a plevy je náklad na kcal vyrobeného tepla výrazne nižší ako pri nafte alebo plyne, čo vedie k oveľa rýchlejšej návratnosti investície.
Áno. Zatiaľ čo telo ohrievača je vyrobené v továrni, vyzdievaná spaľovacia komora a murárske práce sa stavajú na mieste naším odborným tímom. Tým sa zaisťuje, že ohnisko je dokonale integrované so základmi a konštrukciou vašej prevádzky.
Áno. Integrujeme vysoko výkonné zariadenie na reguláciu znečistenia (napríklad viacnásobné cyklónové odlučovače prachu), aby sme zaistili, že emisie dymových plynov spĺňajú environmentálne predpisy aj pri spaľovaní tuhých palív.
Ohrievač teplonosnej kvapaliny dokáže dosiahnuť 300 °C pri veľmi nízkom tlaku, zatiaľ čo parný kotol by na dosiahnutie rovnakej teploty vyžadoval nebezpečné a nákladné tlaky (nad 85 kg/cm²). To robí sériu VTM bezpečnejšou a praktickejšou voľbou pre vysokoteplotné procesy.
Séria VTM je navrhnutá pre jednoduchú údržbu. Zahŕňame strategicky umiestnené prístupové dvierka na čistenie sadzí a odstraňovanie popola, a naše kvalitné roštnice sú navrhnuté pre vysokú tepelnú odolnosť a jednoduchú výmenu v prípade potreby.
