VTF SERİSİ
Kömür, Tarımsal Pelet ve FBC Yakıtlı Termik Akışkan Isıtıcısı

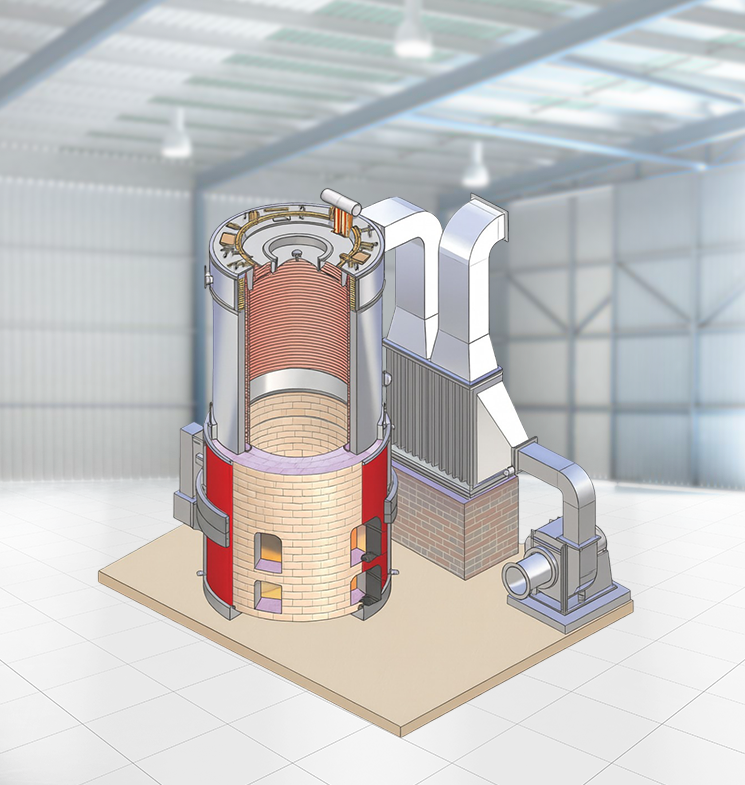

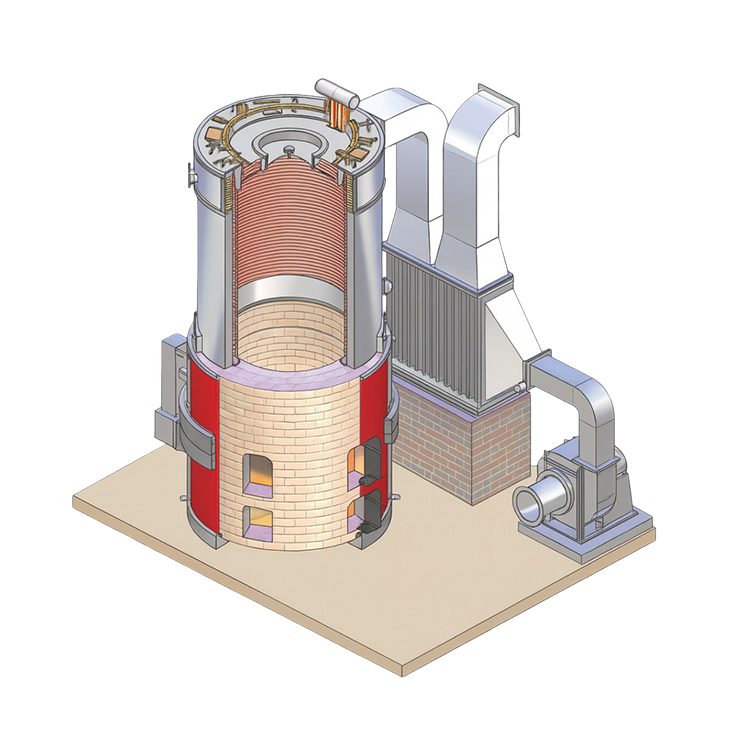

VTF Serisi, yüksek sıcaklıklı endüstriyel süreçler için tasarlanmış özel bir dikey, dört geçişli termik akışkan ısıtıcısıdır. Akışkan Yataklı Yakma (FBC) teknolojisiyle üretilen bu seri, kırılmış kömür, tarımsal peletler ve kırılmış briketler dahil çeşitli uygun maliyetli katı yakıtlar kullanarak maksimum termal verimlilik sağlamak üzere optimize edilmiştir.
Sağlam dört geçişli tasarımıyla VTF Serisi, üstün ısı emilimi sağlar ve bir Hava Ön Isıtıcısı (APH) ile entegre edildiğinde Brüt Kalorifik Değer (GCV) üzerinde %78 (±%2) genel termal verimlilik sunar.
Çalışma Aralığı
- Kapasite – 4,00,000 Kcal/saat. ila 50,00,000 Kcal/saat.
- Yakıt- Kırılmış Kömür/ Tarımsal Pelet/ Kırılmış Briket
- APH ile GCV'de %78 (+/-%2) genel verimlilik.
Gelişmiş Yanma ve Fırın Teknolojisi
VTF Serisi, sorunsuz yakıt işleme ve optimum ısı salınımı için tasarlanmış sofistike bir yanma sistemine sahiptir:
- Otomatik Yakıt Besleme: Serbest akışlı yakıtların tutarlı işlenmesi için hassas bir vidalı besleyici sistemi kullanır; manuel iş gücünü azaltır ve sabit bir ısı çıkışı sağlar.
- FBC Teknolojisi: Akışkan Yataklı Yakma, fırın içinde tam karbon yanmasını ve tekdüze sıcaklık dağılımını sağlayarak yakıt tüketimini önemli ölçüde azaltır.
- Entegre Hava Yönetimi: Yüksek performanslı Emiş Çekişi (ID) ve Cebri Çekiş (FD) fanlarına sahip dengeli bir çekiş sistemine ve çevre standartlarını karşılamak için gelişmiş kirlilik kontrol ekipmanına sahiptir.
- Sahada Özel İnşaat: Refrakter kaplı fırın odası, profesyonel temel çalışması, destek yapıları ve hassas hava plenum odası hizalaması dahil olmak üzere sahada uzman şekilde inşa edilir.
Temel Özellikler ve Faydalar
- Dört Geçişli Tasarım: Baca gazlarının bekleme süresini en üst düzeye çıkararak termik akışkana mümkün olan en yüksek ısı transferini sağlar.
- Çok Yakıtlı Esneklik: Kırılmış Kömür, Tarımsal Peletler ve Kırılmış Briketler gibi düşük maliyetli yakıtları yakmak üzere tasarlanmıştır; dalgalanan yakıt fiyatlarına karşı bir kalkan sağlar.
- Yüksek Sıcaklık Kapasitesi: Kararlı, yüksek sıcaklıkta termik akışkan dolaşımı gerektiren zorlu endüstriyel süreçleri işleyecek şekilde üretilmiştir.
- Düşük Bakım: Kolay temizlik ve rutin incelemeler için stratejik olarak yerleştirilmiş kül kapıları ve erişim kapıları içerir.
Hizmet Verdiğimiz Sektörler
VTF Serisi, çeşitli sektörlerde büyük ölçekli endüstriyel ısıtma için tercih edilen seçenektir:
- Tekstil: Yüksek sıcaklıkta boyama, baskı ve gergi süreçleri için.
- Kimya ve İlaç: Reaktörler, damıtma üniteleri ve toplu ilaç üretimi için.
- Kontrplak ve Laminat: Sıcak presler ve reçine kazanları için.
- Gıda İşleme: Büyük ölçekli kızartma, kavurma ve yenilebilir yağ rafinasyonu için.
- Ambalaj: Kağıt fabrikaları ve oluklu mukavva kutu üretimi için.
| Özellik | Birim | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Genel | ||||||||||
| Maksimum ısı çıkışı | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| maksimum çalışma sıcaklığı | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| termik akışkan ısıtıcısı Yükselme sıcaklığı | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Sıcak Yağ Girişi/ Çıkışı | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Isıtıcının ısıtma yüzey alanı | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| ısıtıcının yağ tutma kapasitesi | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Yakma Modu | Otomatik atma vidalı besleyici | |||||||||
| Yakıt Türü | Yakıt | Kırılmış Briket, Pirinç kabuğu, Kömür, | ||||||||
| Kazan Verimliliği | ||||||||||
| Kırılmış Brikette | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Pirinç Kabuğunda | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Kömürde | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Yakıt Tüketimi | ||||||||||
| Kırılmış Briket (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Pirinç Kabuğu (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Kömür (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrik Yükü | ||||||||||
| Sirkülasyon Yağ Pompası | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| BF'siz ID fan | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| APH'li FD fan | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Motorlu SFD fan | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Vidalı besleyici | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Toplam Elektrik Yükü | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| NOT: Ürünlerimizi sürekli iyileştirme çabalarımız kapsamında, yukarıdaki özellikleri önceden haber vermeksizin değiştirme veya değiştirme hakkımızı saklı tutuyoruz. | ||||||||||
- Kırılmış briket için GCV değeri 4000 Kcal/KG'dır.
- Pirinç kabuğu için GCV değeri 3000 Kcal/KG'dır.
- Kömür için GCV değeri 4500 Kcal/KG'dır.
Kömür, Tarımsal Pelet ve FBC Yakıtlı Termik Akışkan Isıtıcısı Hakkında Sıkça Sorulan Sorular (SSS)
Dört Geçişli bir tasarım, sıcak gazların çıkmadan önce ısıtıcı içinden bir kez daha geçmesini sağlar. Bu, termik akışkan tarafından daha fazla ısı emilmesine olanak tanır; daha düşük baca sıcaklıkları ve önemli ölçüde daha yüksek genel yakıt verimliliği sağlar.
FBC teknolojisi, hava kullanarak yakıt parçacıklarını sıcak, kabaran bir kül ve kum yatağında askıya alır. Bu, geleneksel ızgaralı yakmaya kıyasla çok daha verimli ve tekdüze yanma sağlar; düşük kaliteli yakıtlardan daha fazla ısı elde etmenize olanak tanır.
Evet. Her VTF Serisi kurulumu, toz ve emisyonların izin verilen endüstriyel sınırlar içinde kalmasını sağlamak için kirlilik kontrol önlemlerini içeren bir hava ve baca gazı işleme sistemiyle donatılmıştır.
Evet. VTF Serisi "Yakıt Esnekliği" için tasarlanmıştır. Yakıt kırılmış veya pelet/briket formunda olduğu sürece, otomatik vidalı besleyici hava-yakıt oranında minimum ayarlamayla farklı yakıt türlerini işleyebilir.
Isıtıcı ünitesi tesisimizde üretilir, ancak refrakter kaplı fırın odası uzman ekibimiz tarafından sahada inşa edilir. Bu, temel ve tuğla işinin tesisinizin özel düzeni ve zemin gereksinimleriyle mükemmel şekilde uyumlu olmasını sağlar.
