Kolengestookte Thermische Olieverwarmer

  • Voor brandstoffen zoals gebroken kolen, pellets, biomassabriket.
  • Optie voor rooster/wervelbed of zwevend brandbed
  • Eenvoudige bediening bij verschillende soorten vrij-stromende brandstof met maximaal rendement.
Nu Aanvragen
VTF SERIES
Features

Kolen-, Agropellet- & FBC-Gestookte Thermische Olieverwarmer

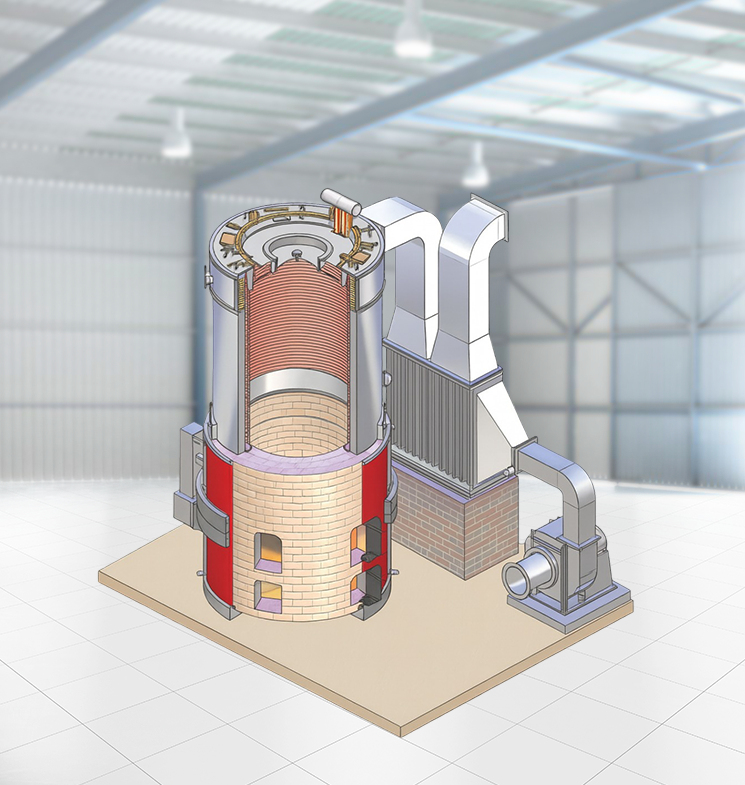

De VTF-serie is een gespecialiseerde, verticale vier-pass thermische olieverwarmer, ontworpen voor hoge-temperatuur industriële processen. Ontworpen met wervelbedverbrandingstechnologie (FBC), is deze serie geoptimaliseerd om maximaal thermisch rendement te leveren met behulp van diverse kosteneffectieve vaste brandstoffen, waaronder gebroken kolen, agropellets en gebroken briketten.

Met een robuust vier-pass ontwerp garandeert de VTF-serie superieure warmteopname en een totaal thermisch rendement van 78% (±2%) op bruto calorische waarde (GCV) wanneer geïntegreerd met een luchtvoorverwarmer (APH).

Bedrijfsbereik

  • Capaciteit – 4,00.000 Kcal/uur tot 50,00.000 Kcal/uur.
  • Brandstof – Gebroken Kolen/Agropellet/Gebroken Briket
  • Totaal rendement van 78% (+/-2%) op GCV met APH.
Nu Aanvragen

Geavanceerde Verbrandings- & Vuurhaardtechnologie

De VTF-serie beschikt over een geavanceerd verbrandingssysteem, ontworpen voor naadloze brandstofverwerking en optimale warmteafgifte:

  • Geautomatiseerde Brandstoftoevoer: Gebruikt een precisie-schroeftoevoersysteem voor de consistente verwerking van vrij-stromende brandstoffen, wat handmatige arbeid vermindert en een gestage warmteafgifte garandeert.
  • FBC-Technologie: De wervelbedverbranding garandeert volledige koolstofuitbranding en uniforme temperatuurverdeling binnen de vuurhaard, wat het brandstofverbruik aanzienlijk verlaagt.
  • Geïntegreerd Luchtbeheer: Beschikt over een gebalanceerd trek-systeem met hoogrenderende ID- (Induced Draft) en FD-ventilatoren (Forced Draft), samen met geavanceerde apparatuur voor vervuilingsbeheersing om te voldoen aan de milieunormen.
  • Aangepaste Constructie ter Plaatse: De vuurvast beklede vuurhaardkamer wordt vakkundig ter plaatse gebouwd, inclusief professioneel funderingswerk, ondersteunende structuren en nauwkeurige uitlijning van de luchtkamer.

Belangrijkste Kenmerken & Voordelen

  • Vier-Pass Ontwerp: Maximaliseert de verblijftijd van rookgassen, wat de hoogst mogelijke warmteoverdracht naar de thermische vloeistof garandeert.
  • Multibrandstofflexibiliteit: Ontworpen om goedkope brandstoffen zoals gebroken kolen, agropellets en gebroken briketten te stoken, wat bescherming biedt tegen fluctuerende brandstofprijzen.
  • Hoge-Temperatuurcapaciteit: Gebouwd om veeleisende industriële processen te verwerken die stabiele, hoge-temperatuur thermische-oliecirculatie vereisen.
  • Laag Onderhoud: Bevat strategisch geplaatste asdeuren en toegangsdeuren voor eenvoudige reiniging en routine-inspecties.

Sectoren Die Wij Bedienen

De VTF-serie is de voorkeurskeuze voor grootschalige industriële verwarming in diverse sectoren:

  • Textiel: Voor hoge-temperatuur verven, drukken en stenterprocessen.
  • Chemie & Farmaceutica: Voor reactoren, destillatie-eenheden en bulkgeneesmiddelproductie.
  • Multiplex & Laminaten: Voor heetpersen en harsketels.
  • Voedselverwerking: Voor grootschalig frituren, roosteren en eetbare-olieraffinage.
  • Verpakking: Voor papierfabrieken en de productie van golfkartondozen.

Technische Specificaties

Specificatie Eenheid VTF-400 VTF-600 VTF-800 VTF-1000 VTF-1500 VTF-2000 VTF-2500 VTF-3000 VTF-4000
Algemeen
Maximale warmteafgifte M. Kcal/hr 0.4 0.6 0.8 1.0 1.5 2.0 2.5 3.0 4.0
Maximale bedrijfstemperatuur °C 280 280 280 280 280 280 280 280 280
Temperatuurstijging thermische olieverwarmer °C 30 30 30 30 30 30 30 30 30
Inlaat/uitlaat Hete Olie MM 80 80 100 100 120 150 150 200 200
Verwarmingsoppervlak van verwarmer M² 30 45 60 75 113 150 175 210 280
Olie-inhoud van verwarmer litre 280 418 741 931 1750 2332 2721 3266 4354
Stookmodus Automatische Werpende Schroeftoevoer
Brandstoftype Brandstof Gebroken Briket, Rijstschillen, Kolen,
Ketelrendement
Op Gebroken Briket % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Op Rijstschillen % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Op kolen % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Brandstofverbruik
Gebroken Briket (4000) Kg/hr 128 192 256 321 481 641 801 962 1282
Rijstschillen (3000) Kg/hr 171 256 342 427 641 855 1068 1282 1709
Kolen (4500) Kg/hr 114 171 228 285 427 570 712 855 1140
Elektrische Belasting
Circulatie-oliepomp H.P. 10.00 15.00 20.00 25.00 30.00 40.00 50.00 60.00 75.00
ID-ventilator zonder BF H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00 40.00
FD-ventilator met APH H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00 40.00
SFD-ventilator met Motor H.P. 1.00 1.00 1.00 2.00 2.00 2.00 3.00 3.00 4.00
Schroeftoevoer H.P. 1.00 2.00 1.00 2.00 2.00 2.00 3.00 3.00 4.00
Totale Elektrische Belasting H.P. 22.00 33.00 42.00 49.00 64.00 84.00 106.00 126.00 163.00
OPMERKING: Gezien onze voortdurende inspanningen om onze producten te verbeteren, behouden wij ons het recht voor bovenstaande specificaties zonder voorafgaande kennisgeving te wijzigen.
  • GCV van gebroken briket is 4000 Kcal/KG.
  • GCV van rijstschillen is 3000 Kcal/KG.
  • GCV van kolen is 4500 Kcal/KG.

Veelgestelde Vragen (FAQ) over de Kolen-, Agropellet- & FBC-Gestookte Thermische Olieverwarmer

Een vier-pass ontwerp dwingt de hete gassen om één extra keer door de verwarmer te stromen voordat ze ontsnappen. Dit maakt het mogelijk dat meer warmte wordt opgenomen door de thermische vloeistof, wat leidt tot lagere schoorsteentemperaturen en aanzienlijk hoger algeheel brandstofrendement.

FBC-technologie zwevendhoudt brandstofdeeltjes in een heet, bruisend bed van as en zand met behulp van lucht. Dit leidt tot veel efficiëntere en uniformere verbranding dan traditionele roosterstoking, waardoor u meer warmte uit brandstoffen van lagere kwaliteit haalt.

Ja. Elke VTF-serie-installatie is uitgerust met een lucht- en rookgasverwerkingssysteem dat maatregelen voor vervuilingsbeheersing omvat om ervoor te zorgen dat stof en emissies binnen de toegestane industriële grenzen blijven.

Ja. De VTF-serie is ontworpen voor "brandstofflexibiliteit". Zolang de brandstof gebroken is of in pellet-/briketvorm, kan de geautomatiseerde schroeftoevoer verschillende brandstoftypen verwerken met minimale aanpassingen aan de lucht-brandstofverhouding.

De verwarmereenheid wordt geproduceerd in onze faciliteit, maar de vuurvast beklede vuurhaardkamer wordt ter plaatse gebouwd door ons deskundige team. Dit garandeert dat de fundering en het metselwerk perfect zijn afgestemd op de specifieke indeling en vloervereisten van uw fabriek.
