VTF SERIES
Nagrzewnica oleju termalnego opalana węglem, granulatem rolniczym i FBC

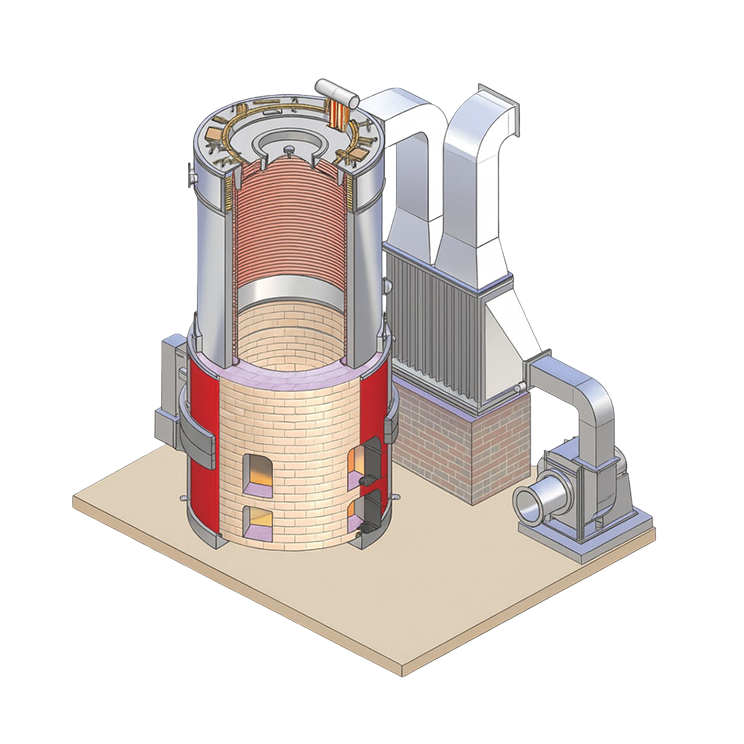

Seria VTF to specjalistyczna pionowa, czterociągowa nagrzewnica oleju termalnego zaprojektowana do wysokotemperaturowych procesów przemysłowych. Zbudowana w oparciu o technologię spalania w złożu fluidalnym (FBC), seria ta jest zoptymalizowana pod kątem maksymalnej sprawności cieplnej przy użyciu różnorodnych, opłacalnych paliw stałych, w tym kruszonego węgla, granulatu rolniczego i kruszonych brykietów.
Dzięki solidnej czterociągowej konstrukcji, seria VTF zapewnia doskonałe pochłanianie ciepła oraz ogólną sprawność cieplną na poziomie 78% (±2%) wg wartości opałowej brutto (GCV) w połączeniu z podgrzewaczem powietrza (APH).
Zakres pracy
- Wydajność – od 4 00 000 kcal/godz. do 50 00 000 kcal/godz.
- Paliwo – kruszony węgiel/granulat rolniczy/kruszony brykiet
- Ogólna sprawność 78% (+/-2%) wg GCV z APH.
Zaawansowana technologia spalania i paleniska
Seria VTF posiada zaawansowany system spalania zaprojektowany dla płynnej obsługi paliwa i optymalnego wydzielania ciepła:
- Zautomatyzowane podawanie paliwa: Wykorzystuje precyzyjny system podajnika ślimakowego do stałej obsługi sypkich paliw, zmniejszając nakład pracy ręcznej i zapewniając stabilną moc cieplną.
- Technologia FBC: Spalanie w złożu fluidalnym zapewnia pełne wypalenie węgla i równomierny rozkład temperatury w palenisku, znacząco obniżając zużycie paliwa.
- Zintegrowane zarządzanie powietrzem: Posiada zrównoważony system ciągu z wysokowydajnymi wentylatorami ciągu wymuszonego (ID) i nadmuchu wymuszonego (FD), wraz z zaawansowanymi urządzeniami kontroli zanieczyszczeń spełniającymi normy środowiskowe.
- Niestandardowa budowa na miejscu: Komora paleniska wyłożona materiałem ogniotrwałym jest profesjonalnie budowana na miejscu, obejmując fachowe prace fundamentowe, konstrukcje wsporcze i precyzyjne wyrównanie komory powietrznej.

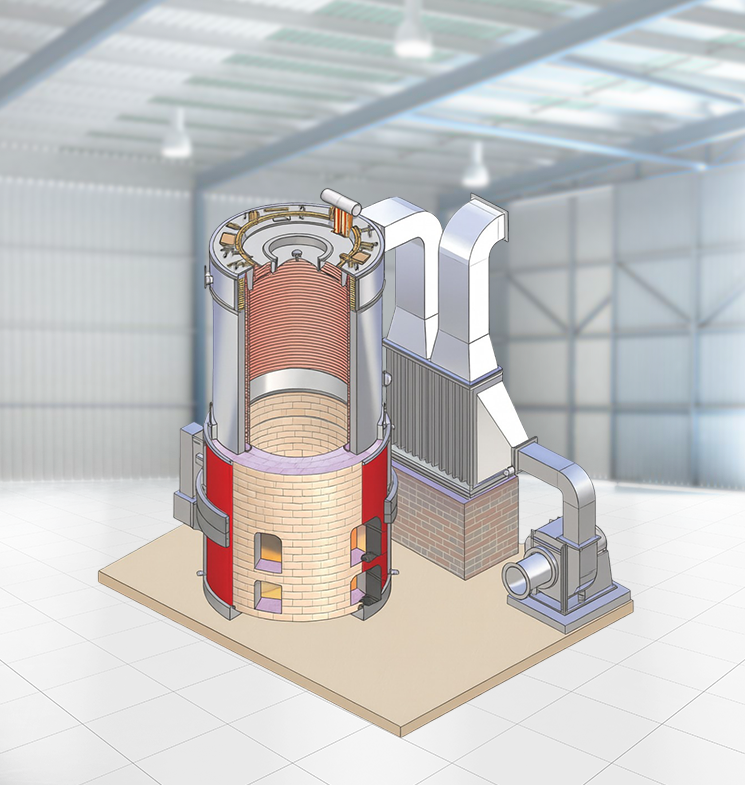

Kluczowe cechy i korzyści
- Konstrukcja czterociągowa: Maksymalizuje czas przebywania gazów spalinowych, zapewniając najwyższy możliwy transfer ciepła do oleju termalnego.
- Elastyczność wielopaliwowa: Zaprojektowana do spalania tanich paliw, takich jak kruszony węgiel, granulat rolniczy i kruszone brykiety, zapewniając ochronę przed wahaniami cen paliw.
- Możliwość pracy w wysokiej temperaturze: Zbudowana do obsługi wymagających procesów przemysłowych wymagających stabilnej, wysokotemperaturowej cyrkulacji oleju termalnego.
- Niska konserwacja: Zawiera strategicznie rozmieszczone drzwi do usuwania popiołu i drzwi rewizyjne ułatwiające czyszczenie i rutynowe kontrole.
Branże, które obsługujemy
Seria VTF jest preferowanym wyborem do ogrzewania przemysłowego na dużą skalę w różnych sektorach:
- Tekstylia: Do wysokotemperaturowego barwienia, drukowania i procesów na ramach napinających.
- Chemia i farmacja: Do reaktorów, jednostek destylacyjnych i produkcji leków luzem.
- Sklejka i laminaty: Do pras na gorąco i kotłów żywicznych.
- Przetwórstwo spożywcze: Do smażenia na dużą skalę, prażenia i rafinacji olejów jadalnych.
- Opakowania: Dla papierni i produkcji opakowań tekturowych.
| Specyfikacja | Jednostka | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ogólne | ||||||||||
| Maksymalna moc cieplna | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maksymalna temperatura robocza | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Wzrost temperatury nagrzewnicy oleju termalnego | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Wlot/wylot gorącego oleju | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Powierzchnia grzewcza nagrzewnicy | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Pojemność oleju w nagrzewnicy | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Tryb spalania | Automatyczny podajnik ślimakowy | |||||||||
| Rodzaj paliwa | Paliwo | Kruszony brykiet, łuska ryżowa, węgiel, | ||||||||
| Sprawność kotła | ||||||||||
| Na kruszonym brykiecie | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na łusce ryżowej | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na węglu | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Zużycie paliwa | ||||||||||
| Kruszony brykiet (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Łuska ryżowa (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Węgiel (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Obciążenie elektryczne | ||||||||||
| Pompa obiegowa oleju | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Wentylator ID bez BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Wentylator FD z APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Wentylator SFD z silnikiem | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Podajnik ślimakowy | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Całkowite obciążenie elektryczne | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | ||||||||||
- Wartość opałowa (GCV) kruszonego brykietu wynosi 4000 kcal/kg.
- Wartość opałowa (GCV) łuski ryżowej wynosi 3000 kcal/kg.
- Wartość opałowa (GCV) węgla wynosi 4500 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące nagrzewnicy oleju termalnego opalanej węglem, granulatem rolniczym i FBC
Konstrukcja czterociągowa zmusza gorące gazy do dodatkowego, czwartego przepływu przez nagrzewnicę przed opuszczeniem jej. Pozwala to na pochłonięcie większej ilości ciepła przez olej termalny, co prowadzi do niższych temperatur spalin i znacznie wyższej ogólnej sprawności paliwowej.
Technologia FBC zawiesza cząstki paliwa w gorącym, bulgoczącym złożu popiołu i piasku za pomocą powietrza. Prowadzi to do znacznie bardziej efektywnego i równomiernego spalania niż tradycyjne palenisko rusztowe, pozwalając uzyskać więcej ciepła z paliw niższej jakości.
Tak. Każda instalacja serii VTF jest wyposażona w system obsługi powietrza i gazów spalinowych, który obejmuje środki kontroli zanieczyszczeń zapewniające, że pył i emisje pozostają w dopuszczalnych granicach przemysłowych.
Tak. Seria VTF została zaprojektowana z myślą o „elastyczności paliwowej”. Dopóki paliwo jest kruszone lub w formie granulatu/brykietu, automatyczny podajnik ślimakowy może obsługiwać różne rodzaje paliw przy minimalnych regulacjach stosunku powietrza do paliwa.
Jednostka nagrzewnicy jest produkowana w naszym zakładzie, ale komora paleniska wyłożona materiałem ogniotrwałym jest budowana na miejscu przez nasz zespół ekspertów. Zapewnia to doskonałe dopasowanie fundamentu i murowania do specyficznego układu i wymagań powierzchni Państwa zakładu.
