VTF SERIES
Riscaldatore a Fluido Diatermico a Carbone, Agri-Pellet e FBC

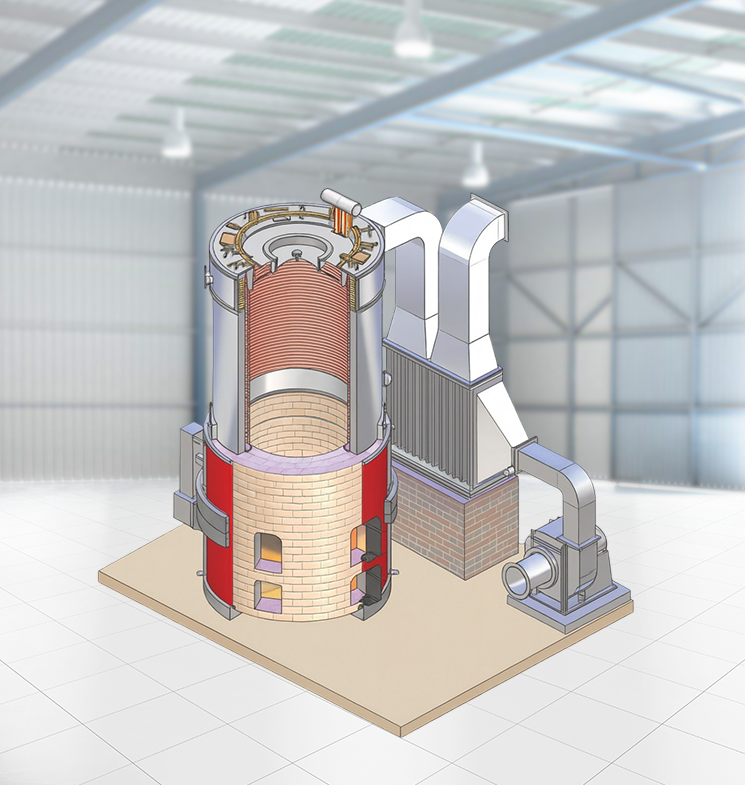

La serie VTF è un riscaldatore a fluido diatermico verticale a quattro passaggi specializzato, progettato per processi industriali ad alta temperatura. Progettata con tecnologia di combustione a letto fluido (FBC), questa serie è ottimizzata per offrire la massima efficienza termica utilizzando una varietà di combustibili solidi economicamente vantaggiosi, tra cui carbone frantumato, agri-pellet e bricchette frantumate.
Con un robusto design a quattro passaggi, la serie VTF garantisce un assorbimento di calore superiore e un'efficienza termica complessiva del 78% (±2%) sul potere calorifico superiore (GCV) quando integrata con un preriscaldatore d'aria (APH).
Gamma Operativa
- Capacità - da 4.00.000 Kcal/h a 50.00.000 Kcal/h.
- Combustibile - carbone frantumato/agri-pellet/bricchetta frantumata
- Efficienza complessiva del 78% (+/-2%) su GCV con APH.
Combustione Avanzata e Tecnologia del Focolare
La serie VTF presenta un sofisticato sistema di combustione progettato per una gestione fluida del combustibile e un rilascio di calore ottimale:
- Alimentazione Automatizzata del Combustibile: Utilizza un sistema a coclea di precisione per la gestione costante dei combustibili a flusso libero, riducendo la manodopera manuale e garantendo una resa termica costante.
- Tecnologia FBC: La combustione a letto fluido garantisce un burnout completo del carbonio e una distribuzione uniforme della temperatura all'interno del focolare, riducendo notevolmente il consumo di combustibile.
- Gestione Integrata dell'Aria: Presenta un sistema di tiraggio bilanciato con ventilatori a tiraggio indotto (ID) e forzato (FD) ad alte prestazioni, insieme ad apparecchiature avanzate per il controllo dell'inquinamento per rispettare gli standard ambientali.
- Costruzione Personalizzata in Loco: La camera del focolare rivestita in refrattario è costruita da esperti in loco, comprendendo lavori di fondazione professionali, strutture di supporto e allineamento preciso del plenum d'aria.
Caratteristiche e Vantaggi Chiave
- Design a Quattro Passaggi: Massimizza il tempo di permanenza dei gas di scarico, garantendo il massimo scambio termico possibile verso il fluido diatermico.
- Flessibilità Multi-Combustibile: Progettata per bruciare combustibili a basso costo come carbone frantumato, agri-pellet e bricchette frantumate, offrendo protezione contro i prezzi fluttuanti del combustibile.
- Capacità ad Alta Temperatura: Costruita per gestire processi industriali impegnativi che richiedono una circolazione stabile e ad alta temperatura dell'olio termico.
- Bassa Manutenzione: Include portelli ceneri e portelli di accesso strategicamente posizionati per una facile pulizia e ispezioni di routine.
Settori che Serviamo
La serie VTF è la scelta preferita per il riscaldamento industriale su larga scala in vari settori:
- Tessile: Per tintura ad alta temperatura, stampa e processi di ramificio.
- Chimico e Farmaceutico: Per reattori, unità di distillazione e produzione di farmaci in massa.
- Compensato e Laminati: Per presse a caldo e caldaie per resine.
- Lavorazione Alimentare: Per frittura, tostatura e raffinazione di olio alimentare su larga scala.
- Imballaggio: Per cartiere e produzione di scatole di cartone ondulato.
| Specifica | Unità | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Generale | ||||||||||
| Resa termica massima | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| temperatura massima di esercizio | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| aumento di temperatura del riscaldatore a fluido diatermico | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Ingresso/Uscita Olio Caldo | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| superficie di riscaldamento del riscaldatore | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| capacità di ritenzione olio del riscaldatore | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Modalità di Combustione | Coclea di alimentazione a lancio automatico | |||||||||
| Tipo di Combustibile | Combustibile | Bricchetta frantumata, lolla di riso, carbone, | ||||||||
| Efficienza della Caldaia | ||||||||||
| Su Bricchetta Frantumata | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Su Lolla di Riso | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Su Carbone | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo di Combustibile | ||||||||||
| Bricchetta Frantumata (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Lolla di Riso (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Carbone (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Carico Elettrico | ||||||||||
| Pompa di Circolazione Olio | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Ventilatore ID senza BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilatore FD con APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilatore SFD con Motore | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Coclea di alimentazione | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Carico Elettrico Totale | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | ||||||||||
- Il GCV della bricchetta frantumata è di 4000 Kcal/KG.
- Il GCV della lolla di riso è di 3000 Kcal/KG.
- Il GCV del carbone è di 4500 Kcal/KG.
Domande Frequenti (FAQ) sul Riscaldatore a Fluido Diatermico a Carbone, Agri-Pellet e FBC
Un design a quattro passaggi costringe i gas caldi ad attraversare il riscaldatore una volta in più prima di uscire. Ciò consente al fluido diatermico di assorbire più calore, portando a temperature di scarico inferiori e a un'efficienza del combustibile complessiva notevolmente superiore.
La tecnologia FBC sospende le particelle di combustibile in un letto caldo e bollente di cenere e sabbia utilizzando aria. Ciò porta a una combustione molto più efficiente e uniforme rispetto alla tradizionale combustione a griglia, permettendovi di ottenere più calore da combustibili di qualità inferiore.
Sì. Ogni installazione della serie VTF è dotata di un sistema di gestione dell'aria e dei gas di scarico che include misure di controllo dell'inquinamento per garantire che polvere ed emissioni rimangano entro i limiti industriali consentiti.
Sì. La serie VTF è progettata per la "flessibilità di combustibile". Purché il combustibile sia frantumato o in forma di pellet/bricchetta, la coclea automatizzata può gestire diversi tipi di combustibile con adattamenti minimi al rapporto aria-combustibile.
L'unità riscaldatore viene prodotta nel nostro stabilimento, ma la camera del focolare rivestita in refrattario viene costruita in loco dal nostro team di esperti. Ciò garantisce che la fondazione e la muratura siano perfettamente allineate con il layout e i requisiti specifici del vostro stabilimento.
