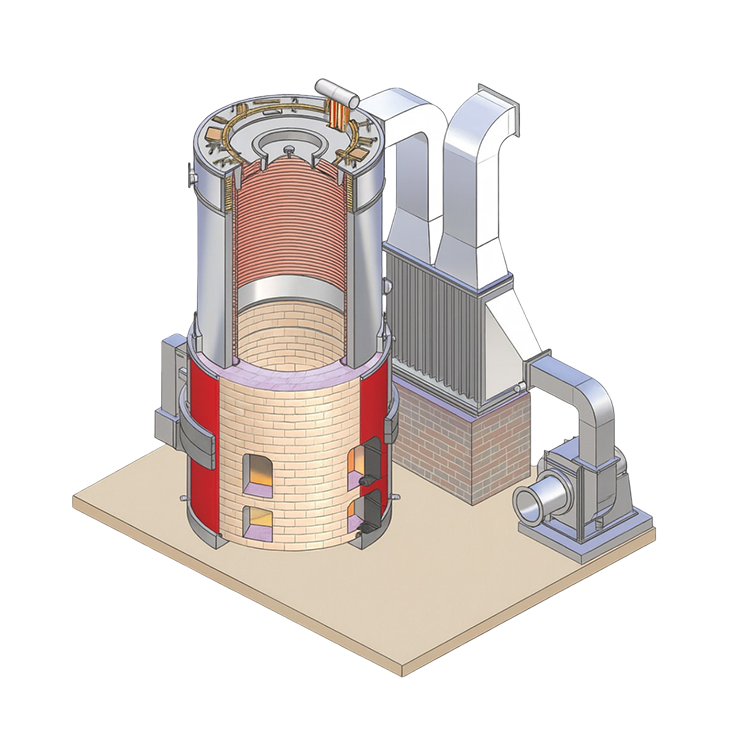

SÉRIE VTF
Aquecedor de Fluido Térmico a Carvão, Agropellet e FBC
A Série VTF é um aquecedor de fluido térmico vertical especializado de quatro passes, projetado para processos industriais de alta temperatura. Projetada com tecnologia de Combustão em Leito Fluidizado (FBC), esta série é otimizada para entregar máxima eficiência térmica usando uma variedade de combustíveis sólidos econômicos, incluindo carvão triturado, agropellets e briquetes triturados.
Com um design robusto de quatro passes, a Série VTF garante absorção de calor superior e uma eficiência térmica geral de 78% (±2%) no Poder Calorífico Superior (PCS) quando integrada com um Pré-Aquecedor de Ar (APH).
Faixa de Operação
- Capacidade – 400.000 Kcal/h a 5.000.000 Kcal/h.
- Combustível – Carvão Triturado/Agropellet/Briquete Triturado
- Eficiência geral de 78% (+/-2%) no PCS com APH.
Combustão Avançada e Tecnologia de Fornalha
A Série VTF apresenta um sofisticado sistema de combustão projetado para manuseio perfeito de combustível e liberação de calor ideal:
- Alimentação Automatizada de Combustível: Utiliza um sistema alimentador de rosca de precisão para o manuseio consistente de combustíveis de fluxo livre, reduzindo o trabalho manual e garantindo produção de calor constante.
- Tecnologia FBC: A Combustão em Leito Fluidizado garante queima completa de carbono e distribuição uniforme de temperatura dentro da fornalha, reduzindo significativamente o consumo de combustível.
- Gerenciamento de Ar Integrado: Apresenta um sistema de tiragem balanceado com ventiladores de Tiragem Induzida (ID) e Tiragem Forçada (FD) de alto desempenho, junto com equipamento avançado de controle de poluição para atender padrões ambientais.
- Construção Personalizada no Local: A câmara da fornalha revestida de refratário é construída com expertise no local, incluindo trabalho profissional de fundação, estruturas de suporte e alinhamento preciso da câmara de plenum de ar.

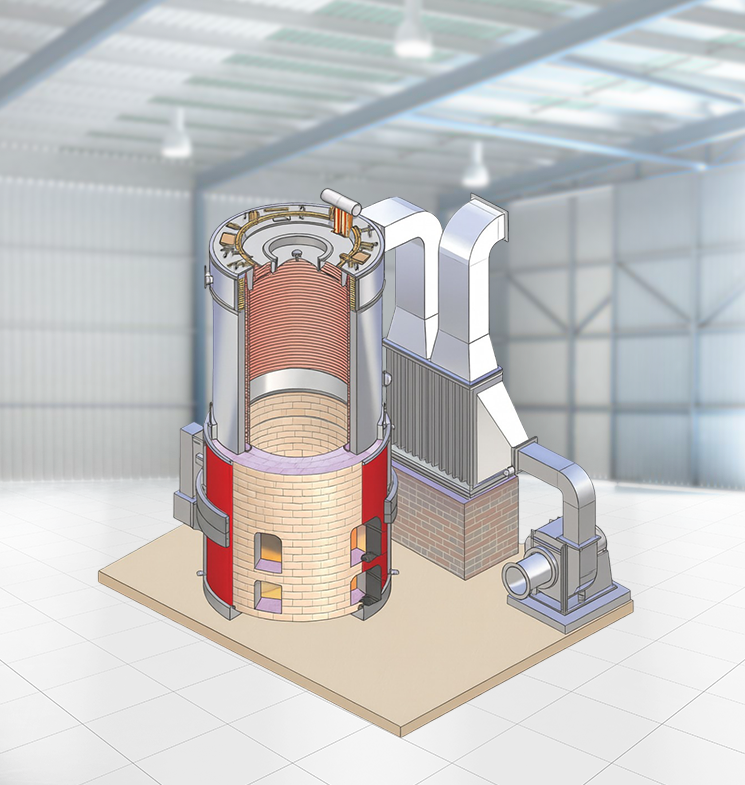

Principais Características e Benefícios
- Design de Quatro Passes: Maximiza o tempo de residência dos gases de combustão, garantindo a maior transferência de calor possível para o fluido térmico.
- Flexibilidade Multicombustível: Projetada para queimar combustíveis de baixo custo como Carvão Triturado, Agropellets e Briquetes Triturados, fornecendo um escudo contra preços flutuantes de combustível.
- Capacidade de Alta Temperatura: Construída para lidar com processos industriais exigentes que requerem circulação de óleo térmico estável e de alta temperatura.
- Baixa Manutenção: Inclui portas de cinzas e portas de acesso estrategicamente posicionadas para fácil limpeza e inspeções de rotina.
Indústrias que Atendemos
A Série VTF é a escolha preferida para aquecimento industrial em grande escala em vários setores:
- Têxteis: Para tingimento em alta temperatura, impressão e processos de rameuse.
- Química e Farmacêutica: Para reatores, unidades de destilação e fabricação de fármacos a granel.
- Compensado e Laminados: Para prensas quentes e caldeirões de resina.
- Processamento de Alimentos: Para fritura em grande escala, torrefação e refino de óleo comestível.
- Embalagem: Para fábricas de papel e fabricação de caixas de papelão ondulado.
| Especificação | Unidade | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Geral | ||||||||||
| Produção máxima de calor | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| temperatura máxima de operação | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Elevação de temperatura do aquecedor de fluido térmico | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/Saída de Óleo Quente | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Área de superfície de aquecimento do aquecedor | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| capacidade de retenção de óleo do aquecedor | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Modo de Queima | Alimentador de Rosca de Lançamento Automático | |||||||||
| Tipo de Combustível | Combustível | Briquete Triturado, Casca de Arroz, Carvão, | ||||||||
| Eficiência da Caldeira | ||||||||||
| Com Briquete Triturado | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Com Casca de Arroz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Com Carvão | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo de Combustível | ||||||||||
| Briquete Triturado (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Casca de Arroz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Carvão (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Carga Elétrica | ||||||||||
| Bomba de Circulação de Óleo | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Ventilador ID sem BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador FD com APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador SFD com Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Alimentador de Rosca | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Carga Elétrica Total | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | ||||||||||
- O PCS do briquete triturado é de 4000 Kcal/kg.
- O PCS da casca de arroz é de 3000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Aquecedor de Fluido Térmico a Carvão, Agropellet e FBC
Um design de Quatro Passes força os gases quentes a viajar através do aquecedor uma vez extra antes de sair. Isso permite que mais calor seja absorvido pelo fluido térmico, levando a temperaturas de chaminé mais baixas e eficiência de combustível geral significativamente maior.
A tecnologia FBC suspende as partículas de combustível em um leito quente e borbulhante de cinza e areia usando ar. Isso leva a uma combustão muito mais eficiente e uniforme do que a queima de grelha tradicional, permitindo que você obtenha mais calor de combustíveis de qualidade inferior.
Sim. Toda instalação da Série VTF é equipada com um sistema de manuseio de ar e gás de combustão que inclui medidas de controle de poluição para garantir que a poeira e emissões sejam mantidas dentro dos limites industriais permitidos.
Sim. A Série VTF é projetada para "Flexibilidade de Combustível". Desde que o combustível seja triturado ou em forma de pellet/briquete, o alimentador de rosca automatizado pode lidar com diferentes tipos de combustível com ajustes mínimos na proporção ar-combustível.
A unidade aquecedora é fabricada em nossa instalação, mas a câmara da fornalha revestida de refratário é construída no local por nossa equipe especializada. Isso garante que a fundação e a alvenaria estejam perfeitamente alinhadas com o layout específico e requisitos de piso de sua planta.
