VTF-SERIE
Kohle-, Agrarpellet- & FBC-Befeuerter Thermalölerhitzer

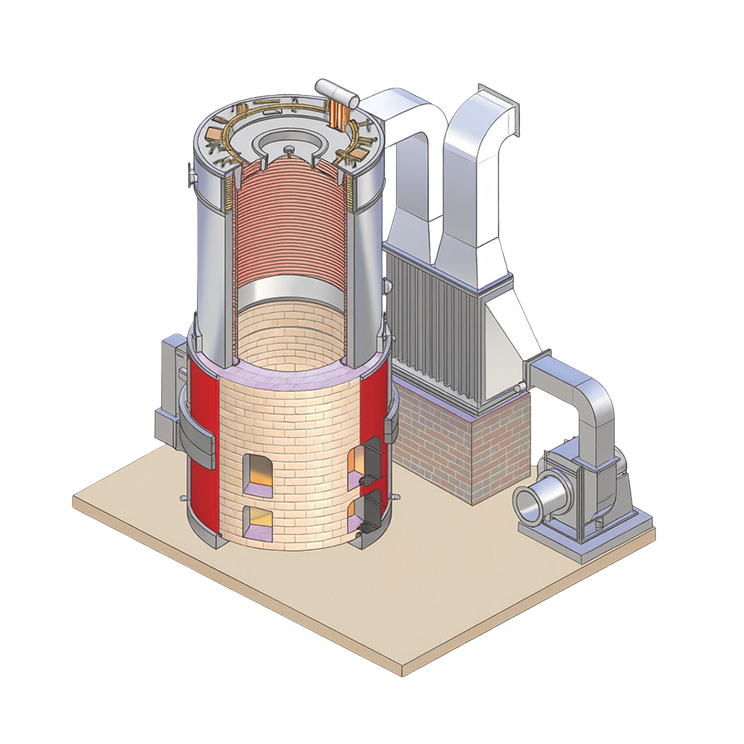

Die VTF-Serie ist ein spezialisierter vertikaler Vierzug-Thermalölerhitzer, konzipiert für Hochtemperatur-Industrieprozesse. Konstruiert mit Wirbelschichtverbrennungstechnologie (FBC), ist diese Serie optimiert, um maximale thermische Effizienz mit einer Vielzahl kosteneffektiver fester Brennstoffe zu liefern, einschließlich gemahlener Kohle, Agrarpellets und gemahlener Briketts.
Mit einem robusten Vierzug-Design gewährleistet die VTF-Serie überlegene Wärmeabsorption und eine Gesamtwirkungsgrad von 78 % (±2 %) beim Bruttoheizwert (GCV) in Kombination mit einem Luftvorwärmer (APH).
Betriebsbereich
- Kapazität – 4,00,000 Kcal/h bis 50,00,000 Kcal/h.
- Brennstoff – Gemahlene Kohle/ Agrarpellet/ Gemahlenes Brikett
- Gesamtwirkungsgrad von 78 % (+/-2 %) beim GCV mit APH.
Fortschrittliche Verbrennungs- & Feuerungstechnologie
Die VTF-Serie verfügt über ein ausgeklügeltes Verbrennungssystem, konzipiert für nahtlose Brennstoffhandhabung und optimale Wärmeabgabe:
- Automatisierte Brennstoffzufuhr: Nutzt ein präzises Schneckenzuführungssystem für die konsistente Handhabung freifließender Brennstoffe, reduziert manuelle Arbeit und gewährleistet eine konstante Wärmeleistung.
- FBC-Technologie: Die Wirbelschichtverbrennung gewährleistet vollständigen Kohlenstoffausbrand und gleichmäßige Temperaturverteilung innerhalb der Feuerung, was den Brennstoffverbrauch erheblich senkt.
- Integriertes Luftmanagement: Verfügt über ein ausgeglichenes Zugsystem mit leistungsstarken Induzierter-Zug- (ID) und Zwangszug-Gebläsen (FD), zusammen mit fortschrittlicher Emissionsschutzausrüstung, um Umweltstandards zu erfüllen.
- Vor-Ort-Individualkonstruktion: Die feuerfest ausgekleidete Feuerungskammer wird fachmännisch vor Ort gebaut, einschließlich professioneller Fundamentarbeiten, Tragstrukturen und präziser Luftplenumkammer-Ausrichtung.
Hauptmerkmale & Vorteile
- Vierzug-Design: Maximiert die Verweilzeit der Rauchgase und gewährleistet die höchstmögliche Wärmeübertragung an das Thermalöl.
- Multi-Brennstoff-Flexibilität: Konzipiert, um kostengünstige Brennstoffe wie gemahlene Kohle, Agrarpellets und gemahlene Briketts zu befeuern, was Schutz vor schwankenden Brennstoffpreisen bietet.
- Hochtemperaturfähigkeit: Gebaut, um anspruchsvolle industrielle Prozesse zu bewältigen, die stabile Hochtemperatur-Thermalölzirkulation erfordern.
- Geringe Wartung: Beinhaltet strategisch platzierte Aschetüren und Zugangstüren für einfache Reinigung und routinemäßige Inspektionen.
Branchen, die Wir Bedienen
Die VTF-Serie ist die bevorzugte Wahl für großangelegte industrielle Beheizung in verschiedenen Sektoren:
- Textilien: Für Hochtemperaturfärbung, Druck und Spannrahmenprozesse.
- Chemie & Pharma: Für Reaktoren, Destillationseinheiten und Massenwirkstoffherstellung.
- Sperrholz & Laminate: Für Heißpressen und Harzkessel.
- Lebensmittelverarbeitung: Für großangelegtes Frittieren, Rösten und Speiseölraffinierung.
- Verpackung: Für Papierfabriken und Wellpappe-Herstellung.
| Spezifikation | Einheit | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | ||||||||||
| Maximale Wärmeleistung | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| maximale Betriebstemperatur | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Thermalölerhitzer-Temperaturanstieg | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Heißöl-Einlass/Auslass | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Heizfläche des Erhitzers | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Ölhaltekapazität des Erhitzers | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Feuerungsmodus | Automatischer Wurf-Schneckenzuführer | |||||||||
| Brennstoffart | Brennstoff | Zerkleinertes Brikett, Reisschalen, Kohle, | ||||||||
| Kesselwirkungsgrad | ||||||||||
| Mit Zerkleinertem Brikett | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Mit Reisschalen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Mit Kohle | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brennstoffverbrauch | ||||||||||
| Zerkleinertes Brikett (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Reisschalen (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Kohle (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrische Last | ||||||||||
| Ölumwälzpumpe | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID-Gebläse ohne BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD-Gebläse mit APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD-Gebläse mit Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Schneckenzuführer | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Gesamte Elektrische Last | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | ||||||||||
- Der Heizwert von zerkleinertem Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Reisschalen beträgt 3000 Kcal/kg.
- Der Heizwert von Kohle beträgt 4500 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Kohle-, Agrarpellet- & FBC-Befeuerten Thermalölerhitzer
Ein Vierzugdesign zwingt die heißen Gase, den Erhitzer ein zusätzliches Mal zu durchlaufen, bevor sie austreten. Dies ermöglicht es, mehr Wärme vom Thermalfluid zu absorbieren, was zu niedrigeren Schornsteintemperaturen und deutlich höherer Gesamtbrennstoffeffizienz führt.
Die FBC-Technologie hält Brennstoffpartikel in einem heißen, sprudelnden Bett aus Asche und Sand mithilfe von Luft in Schwebe. Dies führt zu einer viel effizienteren und gleichmäßigeren Verbrennung als traditionelle Rostfeuerung und ermöglicht es Ihnen, mehr Wärme aus minderwertigen Brennstoffen zu gewinnen.
Ja. Jede VTF-Serien-Installation ist mit einem Luft- und Rauchgasbehandlungssystem ausgestattet, das Emissionsschutzmaßnahmen umfasst, um sicherzustellen, dass Staub und Emissionen innerhalb der zulässigen Industriegrenzen bleiben.
Ja. Die VTF-Serie ist für "Brennstoffflexibilität" konzipiert. Solange der Brennstoff zerkleinert oder in Pellet-/Brikettform vorliegt, kann der automatisierte Schneckenzuführer verschiedene Brennstoffarten mit minimalen Anpassungen des Luft-Brennstoff-Verhältnisses verarbeiten.
Die Erhitzereinheit wird in unserer Anlage hergestellt, aber die feuerfest ausgekleidete Feuerungskammer wird vor Ort von unserem Expertenteam gebaut. Dies gewährleistet, dass das Fundament und das Mauerwerk perfekt auf das spezifische Layout und die Bodenanforderungen Ihrer Anlage abgestimmt sind.
