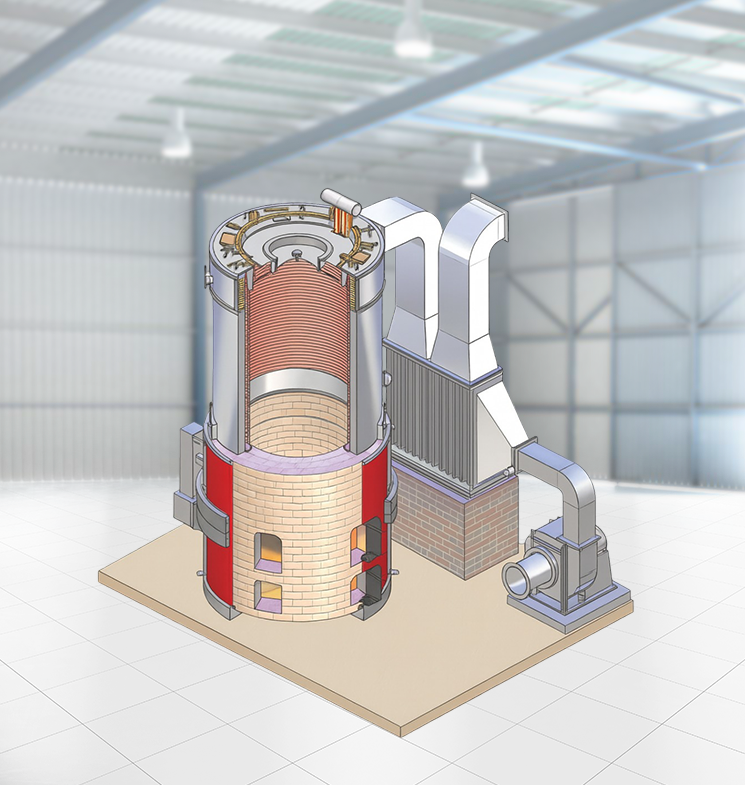

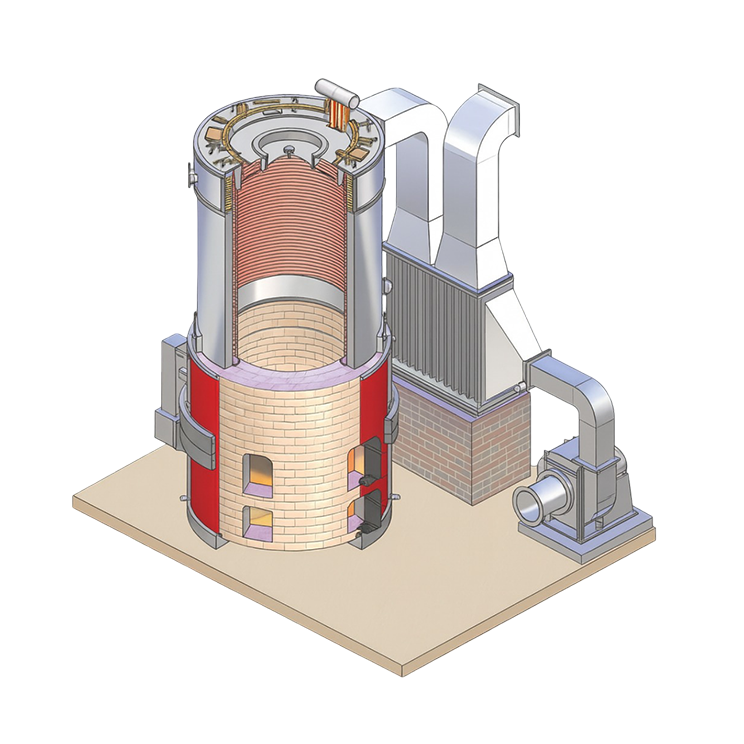

ŘADA VTF
Ohřívač termického oleje na uhlí, zemědělské pelety a FBC
Řada VTF je specializovaný vertikální, čtyřtahový ohřívač termického oleje navržený pro vysokoteplotní průmyslové procesy. Řada, navržená s technologií fluidního spalování (FBC), je optimalizována pro dosažení maximální tepelné účinnosti při použití různých cenově výhodných tuhých paliv, včetně drceného uhlí, zemědělských pelet a drcených briket.
Díky robustní čtyřtahové konstrukci zajišťuje řada VTF vynikající absorpci tepla a celkovou tepelnou účinnost 78 % (±2 %) na hrubou výhřevnost (GCV) při integraci s předehřívačem vzduchu (APH).
Provozní rozsah
- Kapacita – 400 000 kcal/h až 5 000 000 kcal/h
- Palivo – drcené uhlí / zemědělské pelety / drcené brikety
- Celková účinnost 78 % (±2 %) na výhřevnost s APH.
Pokročilá technologie spalování a topeniště
Řada VTF se vyznačuje sofistikovaným spalovacím systémem navrženým pro bezproblémové zpracování paliva a optimální uvolnění tepla:
- Automatizované podávání paliva: Využívá precizní šnekový podávací systém pro konzistentní zpracování volně tekoucích paliv, čímž snižuje ruční práci a zajišťuje stabilní tepelný výkon.
- Technologie FBC: Fluidní spalování zajišťuje úplné vyhoření uhlíku a rovnoměrné rozložení teploty uvnitř topeniště, čímž výrazně snižuje spotřebu paliva.
- Integrovaná regulace vzduchu: Vyznačuje se vyváženým tahovým systémem s vysoce výkonnými ventilátory indukovaného (ID) a nuceného (FD) tahu spolu s pokročilým zařízením pro regulaci znečištění pro splnění environmentálních norem.
- Vlastní konstrukcí na místě: Vyzdívaná komora topeniště je odborně postavena na místě, včetně profesionálních základových prací, nosných konstrukcí a přesného zarovnání vzduchové komory.
Klíčové vlastnosti a výhody
- Čtyřtahová konstrukce: Maximalizuje dobu zdržení spalin, čímž zajišťuje nejvyšší možný přenos tepla do termického oleje.
- Víceplivová flexibilita: Navržena pro spalování levných paliv, jako je drcené uhlí, zemědělské pelety a drcené brikety, poskytující ochranu před kolísajícími cenami paliv.
- Vysokoteplotní schopnost: Postavena tak, aby zvládla náročné průmyslové procesy vyžadující stabilní, vysokoteplotní cirkulaci termického oleje.
- Nízká údržba: Zahrnuje strategicky umístěné popelové dveře a přístupové otvory pro snadné čištění a běžné kontroly.
Odvětví, kterým sloužíme
Řada VTF je preferovanou volbou pro rozsáhlé průmyslové vytápění v různých odvětvích:
- Textilní průmysl: Pro vysokoteplotní barvení, tisk a rámovací procesy.
- Chemický a farmaceutický průmysl: Pro reaktory, destilační jednotky a výrobu hromadných léčiv.
- Výroba překližky a laminátů: Pro horké lisy a kotle na pryskyřici.
- Zpracování potravin: Pro rozsáhlé smažení, pražení a rafinaci jedlých olejů.
- Obalový průmysl: Pro papírny a výrobu vlnitých krabic.
| Specifikace | Jednotka | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | ||||||||||
| Maximální tepelný výkon | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maximální provozní teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Nárůst teploty ohřívače termického oleje | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horkého oleje | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Topná plocha ohřívače | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Objemová kapacita oleje ohřívače | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Režim spalování | Automatický vrhací šnekový podavač | |||||||||
| Typ paliva | Palivo | Drcené brikety, rýžové slupky, uhlí, | ||||||||
| Účinnost kotle | ||||||||||
| Na drcené brikety | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na rýžové slupky | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na uhlí | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Spotřeba paliva | ||||||||||
| Drcené brikety (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Rýžové slupky (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Uhlí (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrická zátěž | ||||||||||
| Oběhové čerpadlo oleje | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID ventilátor bez BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD ventilátor s APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD ventilátor s motorem | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Šnekový podavač | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Celková elektrická zátěž | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | ||||||||||
- Výhřevnost drcených briket je 4000 kcal/kg.
- Výhřevnost rýžových slupek je 3000 kcal/kg.
- Výhřevnost uhlí je 4500 kcal/kg.
Často kladené otázky (FAQ) o ohřívači termického oleje na uhlí, zemědělské pelety a FBC
Čtyřtahová konstrukce nutí horké plyny projít ohřívačem o jeden tah navíc, než opustí systém. To umožňuje termickému oleji absorbovat více tepla, což vede k nižším teplotám spalin a výrazně vyšší celkové účinnosti paliva.
Technologie FBC udržuje částice paliva v suspenzi v horké, bublající vrstvě popela a písku pomocí vzduchu. To vede k mnohem účinnějšímu a rovnoměrnějšímu spalování než tradiční roštové spalování, což vám umožňuje získat více tepla i z nekvalitnějších paliv.
Ano. Každá instalace řady VTF je vybavena systémem pro zpracování vzduchu a spalin, který zahrnuje opatření pro regulaci znečištění, aby prach a emise zůstaly v přípustných průmyslových limitech.
Ano. Řada VTF je navržena pro „flexibilitu paliv". Pokud je palivo drcené nebo ve formě pelet/briket, automatizovaný šnekový podavač dokáže zpracovat různé typy paliva s minimálními úpravami poměru vzduchu a paliva.
Jednotka ohřívače je vyrobena v naší továrně, ale vyzdívaná komora topeniště je postavena na místě naším odborným týmem. To zajišťuje, že jsou základy a zdivo dokonale sladěny s konkrétním uspořádáním a podlahovými požadavky vašeho provozu.
