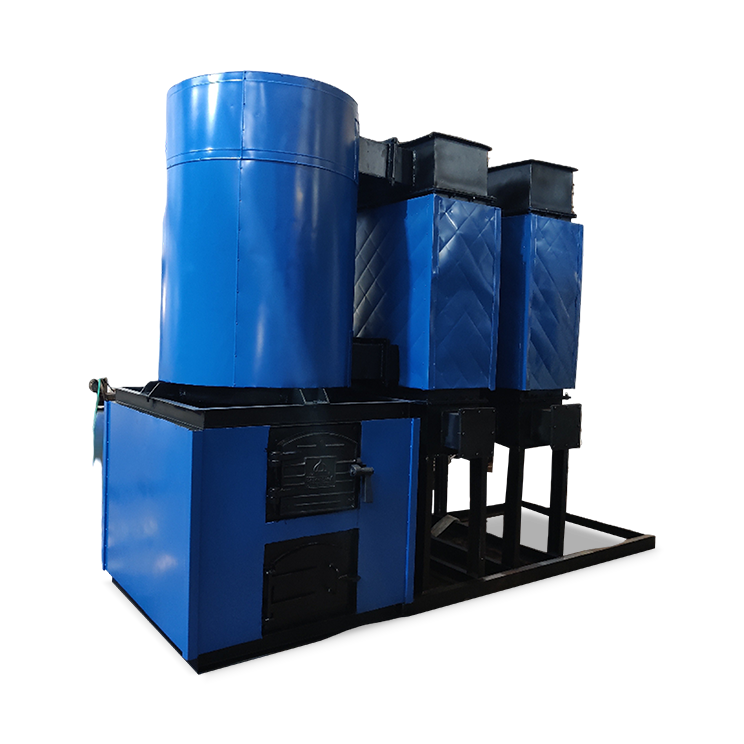

AIRMAX
Op Biomassabriket Gestookte Heteluchtgenerator
De AIRMAX-serie is een robuuste, horizontale vier-pass indirect gestookte heteluchtgenerator, ontworpen voor maximaal thermisch rendement. Ontworpen met absolute brandstofflexibiliteit in gedachten, is de AIRMAX de ideale oplossing voor sectoren die hout, kolen, biomassabriketten of andere vaste brandstoffen willen gebruiken om hoge-temperatuur schone lucht op te wekken.
Door een indirect gestookt shell-and-tube-ontwerp te gebruiken, garandeert de AIRMAX dat de proceslucht nooit rechtstreeks in contact komt met de verbrandingsgassen. Dit resulteert in 100% schone, roetvrije hete lucht, wat het perfect maakt voor gevoelige industriële droog- en verwerkingstoepassingen.
Bedrijfsbereik
- Capaciteit – 0,1 miljoen Kcal/uur tot 1,0 miljoen Kcal/uur
- Brandstof – hout, kolen, briketten, elk type vaste brandstof.
- Temperatuur – tot 300°C
Geavanceerde Vier-Pass Warmteoverdracht
De AIRMAX onderscheidt zich met een geavanceerd vier-pass-ontwerp. Terwijl de hete verbrandingsgassen vier keer door de shell-and-tube-warmtewisselaar stromen, wordt het oppervlak voor warmteoverdracht gemaximaliseerd. Dit garandeert:
- Superieure Brandstofbesparing: Maximale warmteonttrekking uit de vaste brandstof.
- Snelle Opwarming: Bereikt snel de gewenste procestemperatuur.
- Lage Emissies: Geoptimaliseerd verbrandingspad vermindert milieu-impact.

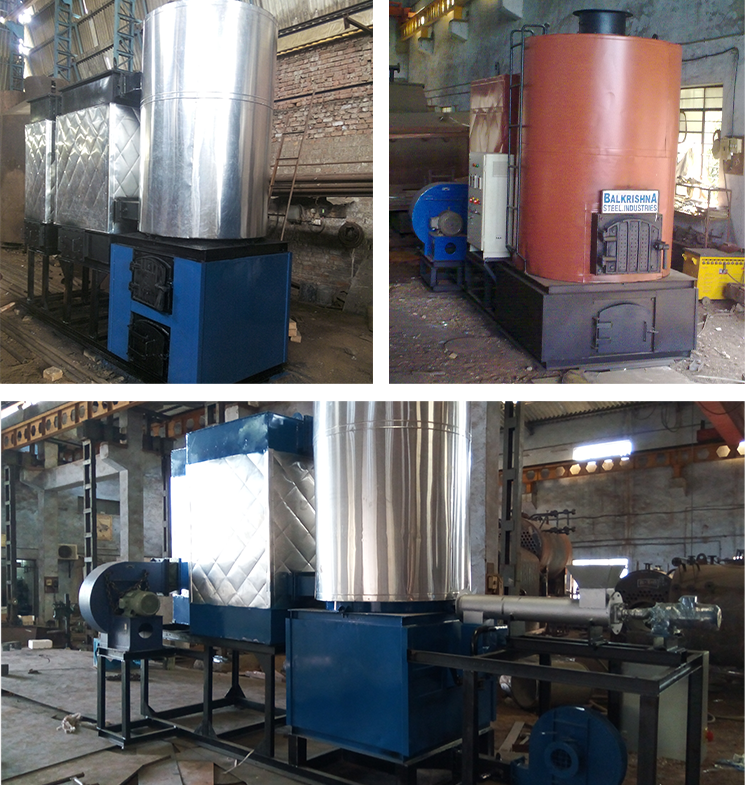

Belangrijkste Kenmerken & Voordelen
- Ultieme Brandstofflexibiliteit: Specifiek ontworpen om houtblokken, kolen, biomassabriketten en diverse landbouwafvalbrandstoffen te stoken.
- Atmosferische Werking: Levert hoge procestemperaturen (tot 300°C) zonder de behoefte aan bedrijfsdruk, wat de fabrieksveiligheid verbetert.
- Indirecte Verwarming: Gegarandeerd schone luchtafgifte, wat elke verontreiniging van het eindproduct voorkomt.
- Robuuste Constructie: Zware shell-and-tube-warmtewisselaar, gebouwd om hoge thermische spanningen te weerstaan en een lange levensduur te garanderen.
- Eenvoudig Onderhoud: Het horizontale ontwerp biedt eenvoudige toegang voor asreiniging en inspectie van de buizenbundels.
Toepassingen in de Industrie
De AIRMAX is een veelzijdige verwarmingsoplossing, breed gebruikt in diverse sectoren:
- Chemie & Farmaceutica: Voor het drogen van poeders, korrels en warmtegevoelige chemicaliën.
- Voedselverwerking: Ideaal voor het drogen van granen, thee, kruiden en gedroogde groenten.
- Textiel: Voor stenterverwarming en textieldroogprocessen.
- Papier & Verpakking: Voor het drogen van papiercoating en de productie van golfkarton.
- Keramiek & Mineralen: Voor het uitharden en drogen van diverse mineraalgebaseerde producten.
| Specificatie | Eenheid | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Algemeen | ||||||||
| Maximale warmteafgifte | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Uitlaattemperatuur Hete Lucht | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Inlaattemperatuur Hete Lucht | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Luchtstroom @ 300*C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Luchtdruk bij HAG-uitlaat | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Brander | Brander: Drukjet-monoblokbrander | |||||||
| Brandstoftype | Brandstof | Houtblok, Briket, Kolen | ||||||
| Rendement Hete Lucht | ||||||||
| Op Houtblok | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Op Briket | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Op kolen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brandstofverbruik | ||||||||
| Houtblok (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Briket (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Kolen (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Elektrische Belasting | ||||||||
| P.A.-ventilator met Motor | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| ID-ventilatormotor | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| FD-ventilatormotor | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Totale Elektrische Belasting | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| OPMERKING: Gezien onze voortdurende inspanningen om onze producten te verbeteren, behouden wij ons het recht voor bovenstaande specificaties zonder voorafgaande kennisgeving te wijzigen. | ||||||||
- GCV van houtblok is 3500 Kcal/KG.
- GCV van briket is 4000 Kcal/KG.
- GCV van kolen is 5400 Kcal/KG.
Veelgestelde Vragen (FAQ) over de Op Biomassabriket Gestookte Heteluchtgenerator
In een indirect gestookt systeem zoals AIRMAX blijven de vlam en rook binnen de buizen terwijl de proceslucht eroverheen stroomt. Dit betekent dat de aan uw product geleverde hete lucht 100% schoon en vrij van rook, as of geuren is.
Ja. De vuurhaard van de AIRMAX is ontworpen met een grote verbrandingskamer en stationair rooster, waardoor u kunt wisselen tussen verschillende vaste brandstoffen zoals hout, kolen of briketten, afhankelijk van prijs en beschikbaarheid, zonder grote apparatuurwijzigingen.
Een vier-pass ontwerp dwingt de warmte van de brandstof om vier keer door de warmtewisselaar te stromen. Dit vangt aanzienlijk meer energie op dan een enkele- of twee-pass verwarmer, wat leidt tot veel lagere brandstofkosten voor uw fabriek.
Nee. Aangezien de AIRMAX bij atmosferische druk werkt om lucht te verwarmen, valt deze niet onder hogedruk-drukvatregelgeving, wat het veiliger en eenvoudiger te bedienen maakt dan hogedruk-stoomsystemen.
Het horizontale ontwerp bevat toegankelijke deuren waarmee operators eenvoudig roet en as uit de buizen kunnen reinigen. Regelmatige reiniging garandeert dat de warmteoverdracht efficiënt blijft en voorkomt brandstofverspilling.
