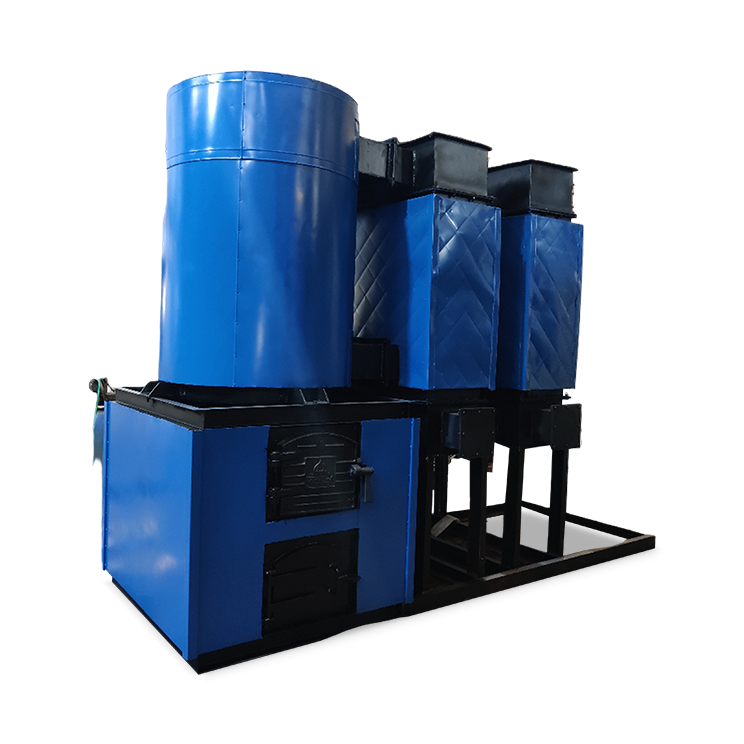

AIRMAX
Horkovzdušný generátor na brikety z biomasy
Řada AIRMAX je robustní, horizontální čtyřtahový nepřímo spalovaný horkovzdušný generátor navržený pro maximální tepelnou účinnost. AIRMAX, navržený s ohledem na naprostou flexibilitu paliva, je ideálním řešením pro odvětví usilující o využití dřeva, uhlí, briket z biomasy nebo jiných tuhých paliv k výrobě vysokoteplotního čistého vzduchu.
Díky použití konstrukce s nepřímým spalováním a pláštovým výměníkem tepla zajišťuje AIRMAX, že se procesní vzduch nikdy nedostane do přímého kontaktu se spalovacími plyny. Výsledkem je 100% čistý, bezsazový horký vzduch, díky čemuž je dokonalý pro citlivé průmyslové sušicí a zpracovatelské aplikace.
Provozní rozsah
- Kapacita – 0,1 milionu kcal/h až 1,0 milionu kcal/h
- Palivo – dřevo, uhlí, brikety, jakékoli tuhé palivo.
- Teplota – až 300 °C
Pokročilý čtyřtahový přenos tepla
AIRMAX se odlišuje sofistikovanou čtyřtahovou konstrukcí. Jak horké spalovací plyny procházejí pláštovým výměníkem tepla čtyřikrát, plocha pro přenos tepla je maximalizována. To zajišťuje:
- Vynikající úsporu paliva: Maximální využití tepla z tuhého paliva.
- Rychlý ohřev: Rychle dosahuje požadované procesní teploty.
- Nízké emise: Optimalizovaná dráha spalování snižuje dopad na životní prostředí.
Klíčové vlastnosti a výhody
- Naprostá flexibilita paliva: Navrženo speciálně pro spalování dřevěných špalků, uhlí, briket z biomasy a různých zemědělských odpadních paliv.
- Atmosférický provoz: Dodává vysoké procesní teploty (až do 300 °C) bez nutnosti provozního tlaku, čímž zvyšuje bezpečnost provozu.
- Nepřímý ohřev: Zaručený čistý výstupní vzduch, který zabraňuje jakékoli kontaminaci konečného produktu.
- Robustní konstrukce: Náročný pláštový výměník tepla postavený tak, aby odolal vysokému tepelnému namáhání a zajistil dlouhou životnost.
- Snadná údržba: Horizontální konstrukce poskytuje snadný přístup pro čištění popela a kontrolu svazků trubek.
Aplikace v odvětvích
AIRMAX je univerzálním topným řešením široce používaným v několika odvětvích:
- Chemický a farmaceutický průmysl: Pro sušení prášků, granulí a chemikálií citlivých na teplo.
- Zpracování potravin: Ideální pro sušení obilí, čaje, koření a dehydratované zeleniny.
- Textilní průmysl: Pro vytápění rámovacích strojů a sušení tkanin.
- Papírenský a obalový průmysl: Pro sušení papírových povlaků a výrobu vlnitých desek.
- Keramický průmysl a nerosty: Pro vytvrzování a sušení různých výrobků na bázi nerostů.
| Specifikace | Jednotka | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Obecné | ||||||||
| Maximální tepelný výkon | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Výstupní teplota horkého vzduchu | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Vstupní teplota horkého vzduchu | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Průtok vzduchu @ 300 °C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Tlak vzduchu na výstupu HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Hořák | Hořák: tlakový tryskový monoblokový hořák | |||||||
| Typ paliva | Palivo | Dřevěné špalky, brikety, uhlí | ||||||
| Účinnost horkého vzduchu | ||||||||
| Na dřevěné špalky | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na brikety | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na uhlí | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Spotřeba paliva | ||||||||
| Dřevěné špalky (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Brikety (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Uhlí (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Elektrická zátěž | ||||||||
| P.A. ventilátor s motorem | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Motor ID ventilátoru | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Motor FD ventilátoru | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Celková elektrická zátěž | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | ||||||||
- Výhřevnost dřevěných špalků je 3500 kcal/kg.
- Výhřevnost briket je 4000 kcal/kg.
- Výhřevnost uhlí je 5400 kcal/kg.
Často kladené otázky (FAQ) o horkovzdušném generátoru na brikety z biomasy
V systému s nepřímým spalováním, jako je AIRMAX, zůstávají plamen a kouř uvnitř trubek, zatímco procesní vzduch proudí kolem nich. To znamená, že horký vzduch dodávaný vašemu produktu je 100% čistý a bez kouře, popela nebo pachů.
Ano. Topeniště AIRMAX je navrženo s velkou spalovací komorou a stacionárním roštem, který vám umožňuje přepínat mezi různými tuhými palivy, jako je dřevo, uhlí nebo brikety, na základě ceny a dostupnosti bez nutnosti zásadních úprav zařízení.
Čtyřtahová konstrukce nutí teplo z paliva projít výměníkem tepla čtyřikrát. To zachytí výrazně více energie než jednotahový nebo dvoutahový ohřívač, což vede k mnohem nižším účtům za palivo pro vaši továrnu.
Ne. Jelikož AIRMAX pracuje při atmosférickém tlaku pro ohřev vzduchu, nespadá pod předpisy pro tlakové nádoby, díky čemuž je bezpečnější a snazší na provoz než vysokotlaké parní systémy.
Horizontální konstrukce zahrnuje přístupné dveře, které umožňují obsluze snadno čistit saze a popel z trubek. Pravidelné čištění zajišťuje, že přenos tepla zůstává účinný a zabraňuje plýtvání palivem.
