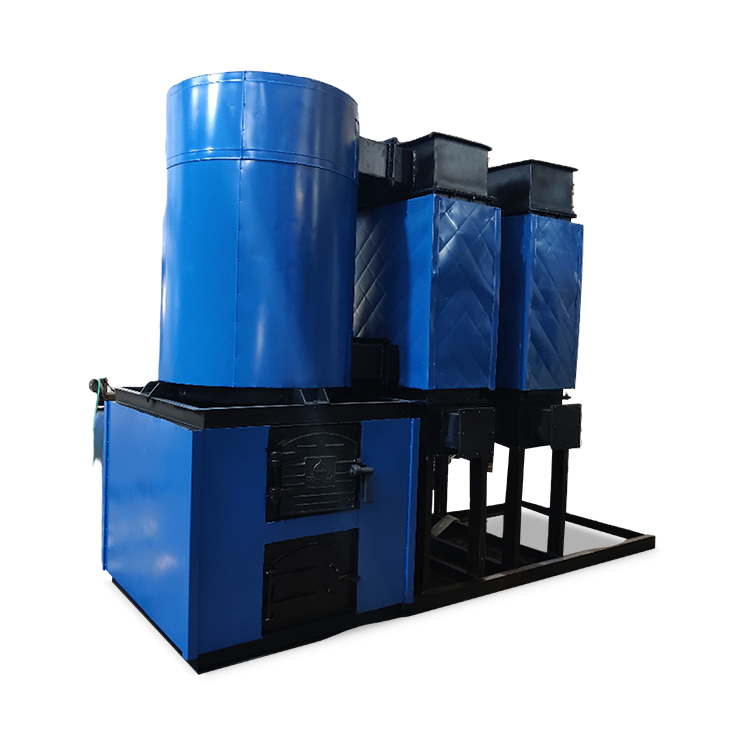

AIRMAX
Generator gorącego powietrza opalany brykietem z biomasy
Seria AIRMAX to wytrzymały, poziomy, czterociągowy generator gorącego powietrza o ogrzewaniu pośrednim, zaprojektowany dla maksymalnej sprawności cieplnej. Zaprojektowany z myślą o pełnej elastyczności paliwowej, AIRMAX jest idealnym rozwiązaniem dla branż chcących wykorzystać drewno, węgiel, brykiety z biomasy lub inne paliwa stałe do wytwarzania czystego, wysokotemperaturowego powietrza.
Stosując konstrukcję płaszczowo-rurową o ogrzewaniu pośrednim, AIRMAX zapewnia, że powietrze procesowe nigdy nie styka się bezpośrednio z gazami spalinowymi. Skutkuje to w 100% czystym, wolnym od sadzy gorącym powietrzem, co czyni go idealnym dla wrażliwych zastosowań suszenia i przetwarzania przemysłowego.
Zakres pracy
- Wydajność – od 0,1 mln kcal/godz. do 1,0 mln kcal/godz.
- Paliwo – drewno, węgiel, brykiety, dowolny rodzaj paliwa stałego.
- Temperatura – do 300 ºC
Zaawansowana czterociągowa wymiana ciepła
AIRMAX wyróżnia się zaawansowaną konstrukcją czterociągową. Ponieważ gorące gazy spalinowe przepływają przez wymiennik ciepła płaszczowo-rurowy czterokrotnie, powierzchnia wymiany ciepła jest maksymalizowana. Zapewnia to:
- Doskonała oszczędność paliwa: Maksymalne odzyskiwanie ciepła z paliwa stałego.
- Szybkie nagrzewanie: Szybko osiąga żądaną temperaturę procesową.
- Niskie emisje: Zoptymalizowana droga spalania zmniejsza wpływ na środowisko.
Kluczowe cechy i zalety
- Pełna elastyczność paliwowa: Zaprojektowany specjalnie do spalania bali drzewnych, węgla, brykietów z biomasy i różnych paliw z odpadów rolniczych.
- Praca atmosferyczna: Dostarcza wysokie temperatury procesowe (do 300°C) bez potrzeby stosowania ciśnienia roboczego, zwiększając bezpieczeństwo zakładu.
- Ogrzewanie pośrednie: Gwarantowane czyste powietrze wyjściowe, zapobiegające jakiemukolwiek zanieczyszczeniu produktu końcowego.
- Solidna konstrukcja: Wytrzymały wymiennik ciepła płaszczowo-rurowy zbudowany, aby wytrzymać wysokie naprężenia termiczne i zapewnić długą żywotność.
- Łatwa konserwacja: Pozioma konstrukcja zapewnia łatwy dostęp do czyszczenia popiołu i inspekcji wiązek rur.
Zastosowania przemysłowe
AIRMAX to wszechstronne rozwiązanie grzewcze szeroko stosowane w wielu sektorach:
- Chemia i farmacja: Do suszenia proszków, granulatów i chemikaliów wrażliwych na ciepło.
- Przetwórstwo spożywcze: Idealny do suszenia zbóż, herbaty, przypraw i odwodnionych warzyw.
- Tekstylia: Do ogrzewania ram napinających i procesów suszenia tkanin.
- Papier i opakowania: Do suszenia powłok papierowych i produkcji tektury falistej.
- Ceramika i minerały: Do utwardzania i suszenia różnych produktów na bazie minerałów.
| Specyfikacja | Jednostka | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Ogólne | ||||||||
| Maksymalna moc cieplna | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Temperatura gorącego powietrza na wylocie | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Temperatura gorącego powietrza na wlocie | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Przepływ powietrza @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Ciśnienie powietrza na wylocie z nagrzewnicy | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Palnik | Palnik: monoblokowy palnik strumieniowo-ciśnieniowy | |||||||
| Rodzaj paliwa | Paliwo | Bal drzewny, brykiet, węgiel | ||||||
| Sprawność gorącego powietrza | ||||||||
| Na balu drzewnym | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na brykiecie | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na węglu | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Zużycie paliwa | ||||||||
| Bal drzewny (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Brykiet (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Węgiel (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Obciążenie elektryczne | ||||||||
| Wentylator P.A. z silnikiem | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Silnik wentylatora ID | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Silnik wentylatora FD | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Całkowite obciążenie elektryczne | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | ||||||||
- Wartość opałowa (GCV) bala drzewnego wynosi 3500 kcal/kg.
- Wartość opałowa (GCV) brykietu wynosi 4000 kcal/kg.
- Wartość opałowa (GCV) węgla wynosi 5400 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące generatora gorącego powietrza opalanego brykietem z biomasy
W systemie o ogrzewaniu pośrednim, takim jak AIRMAX, płomień i dym pozostają wewnątrz rur, podczas gdy powietrze procesowe przepływa nad nimi. Oznacza to, że gorące powietrze dostarczane do Państwa produktu jest w 100% czyste i wolne od dymu, popiołu czy zapachów.
Tak. Palenisko AIRMAX zostało zaprojektowane z dużą komorą spalania i stacjonarnym rusztem, który pozwala przełączać się między różnymi paliwami stałymi, takimi jak drewno, węgiel czy brykiety, w zależności od ceny i dostępności, bez konieczności większych zmian sprzętowych.
Konstrukcja czterociągowa zmusza ciepło z paliwa do czterokrotnego przepływu przez wymiennik ciepła. Pozwala to wychwycić znacznie więcej energii niż w nagrzewnicy jedno- lub dwuciągowej, co prowadzi do znacznie niższych rachunków za paliwo dla Państwa zakładu.
Nie. Ponieważ AIRMAX pracuje przy ciśnieniu atmosferycznym w celu podgrzewania powietrza, nie podlega przepisom dotyczącym zbiorników wysokociśnieniowych, co czyni go bezpieczniejszym i łatwiejszym w obsłudze niż systemy pary wysokociśnieniowej.
Pozioma konstrukcja posiada dostępne drzwi, które umożliwiają operatorom łatwe czyszczenie sadzy i popiołu z rur. Regularne czyszczenie zapewnia utrzymanie efektywnej wymiany ciepła i zapobiega marnowaniu paliwa.
