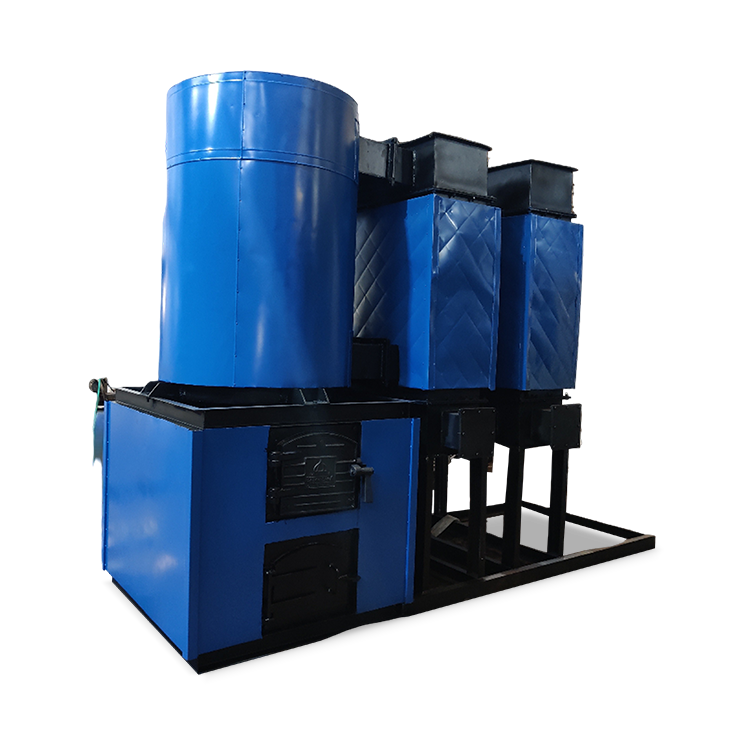

AIRMAX
Generador de Aire Caliente de Briquetas de Biomasa
La Serie AIRMAX es un generador de aire caliente horizontal de combustión indirecta de cuatro pasos, robusto, diseñado para la máxima eficiencia térmica. Diseñado con absoluta flexibilidad de combustible en mente, el AIRMAX es la solución ideal para industrias que buscan utilizar madera, carbón, briquetas de biomasa u otros combustibles sólidos para generar aire limpio a alta temperatura.
Al emplear un diseño de carcasa y tubos de combustión indirecta, el AIRMAX garantiza que el aire de proceso nunca entre en contacto directo con los gases de combustión. Esto resulta en aire caliente 100% limpio y sin hollín, haciéndolo perfecto para aplicaciones sensibles de secado y procesamiento industrial.
Rango de Funcionamiento
- Capacidad – de 0,1 a 1,0 millones de Kcal/hr
- Combustible - madera, carbón, briquetas, cualquier tipo de combustible sólido.
- Temperatura - hasta 300°C
Transferencia de Calor Avanzada de Cuatro Pasos
El AIRMAX se distingue por un sofisticado diseño de cuatro pasos. A medida que los gases de combustión calientes viajan a través del intercambiador de calor de carcasa y tubos cuatro veces, se maximiza el área de superficie para la transferencia de calor. Esto garantiza:
- Economía de Combustible Superior: Máxima extracción de calor del combustible sólido.
- Calentamiento Rápido: Alcanza la temperatura de proceso deseada rápidamente.
- Bajas Emisiones: El camino de combustión optimizado reduce el impacto ambiental.

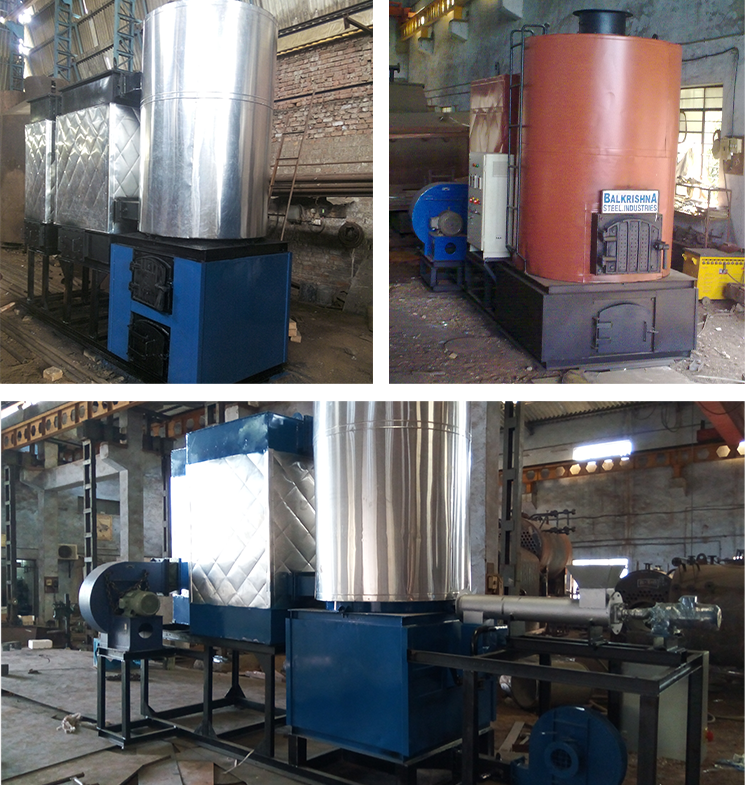

Principales Características y Ventajas
- Flexibilidad de Combustible Definitiva: Diseñado específicamente para quemar leña, carbón, briquetas de biomasa y varios combustibles de residuos agrícolas.
- Operación Atmosférica: Entrega altas temperaturas de proceso (hasta 300°C) sin necesidad de presiones de funcionamiento, mejorando la seguridad de la planta.
- Calefacción Indirecta: Producción de aire limpio garantizada, previniendo cualquier contaminación del producto final.
- Construcción Robusta: Intercambiador de calor de carcasa y tubos de servicio pesado, construido para soportar altos esfuerzos térmicos y garantizar una larga vida útil.
- Fácil Mantenimiento: El diseño horizontal proporciona un fácil acceso para limpiar cenizas e inspeccionar los haces de tubos.
Aplicaciones Industriales
El AIRMAX es una solución de calefacción versátil ampliamente utilizada en varios sectores:
- Química y Farmacéutica: Para secar polvos, gránulos y productos químicos sensibles al calor.
- Procesamiento de Alimentos: Ideal para secar granos, té, especias y vegetales deshidratados.
- Textiles: Para calefacción de rameadoras y procesos de secado de telas.
- Papel y Embalaje: Para secado de recubrimiento de papel y fabricación de láminas onduladas.
- Cerámica y Minerales: Para el curado y secado de varios productos a base de minerales.
| Especificación | Unidad | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| General | ||||||||
| Producción máxima de calor | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Temperatura de Salida del Aire Caliente | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Temperatura de Entrada del Aire Caliente | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Flujo de Aire @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Presión de Aire en la Salida del HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Quemador | Quemador: Quemador Monobloque de Chorro de Presión | |||||||
| Tipo de Combustible | Combustible | Leña, Briqueta, Carbón | ||||||
| Eficiencia del Aire Caliente | ||||||||
| Con Leña | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Con Briqueta | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Con Carbón | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo de Combustible | ||||||||
| Leña (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Briqueta (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Carbón (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Carga Eléctrica | ||||||||
| Ventilador P.A. con Motor | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Motor del Ventilador ID | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Motor del Ventilador FD | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Carga Eléctrica Total | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | ||||||||
- El PCS de la leña es de 3500 Kcal/kg.
- El PCS de la briqueta es de 4000 Kcal/kg.
- El PCS del carbón es de 5400 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre el Generador de Aire Caliente de Briquetas de Biomasa
En un sistema de combustión indirecta como el AIRMAX, la llama y el humo se mantienen dentro de los tubos mientras el aire de proceso pasa sobre ellos. Esto significa que el aire caliente entregado a su producto es 100% limpio y libre de humo, cenizas u olores.
Sí. El horno del AIRMAX está diseñado con una gran cámara de combustión y parrilla fija que le permite cambiar entre diferentes combustibles sólidos como madera, carbón o briquetas según el precio y la disponibilidad, sin necesitar cambios importantes en el equipo.
Un diseño de cuatro pasos obliga al calor del combustible a viajar a través del intercambiador de calor cuatro veces. Esto captura significativamente más energía que un calentador de un solo paso o de dos pasos, llevando a facturas de combustible mucho más bajas para su fábrica.
No. Dado que el AIRMAX opera a presión atmosférica para calentar el aire, no cae bajo las regulaciones de recipientes a alta presión, haciéndolo más seguro y fácil de operar que los sistemas de vapor de alta presión.
El diseño horizontal incluye puertas accesibles que permiten a los operadores limpiar fácilmente el hollín y las cenizas de los tubos. La limpieza regular garantiza que la transferencia de calor permanezca eficiente y previene el desperdicio de combustible.
