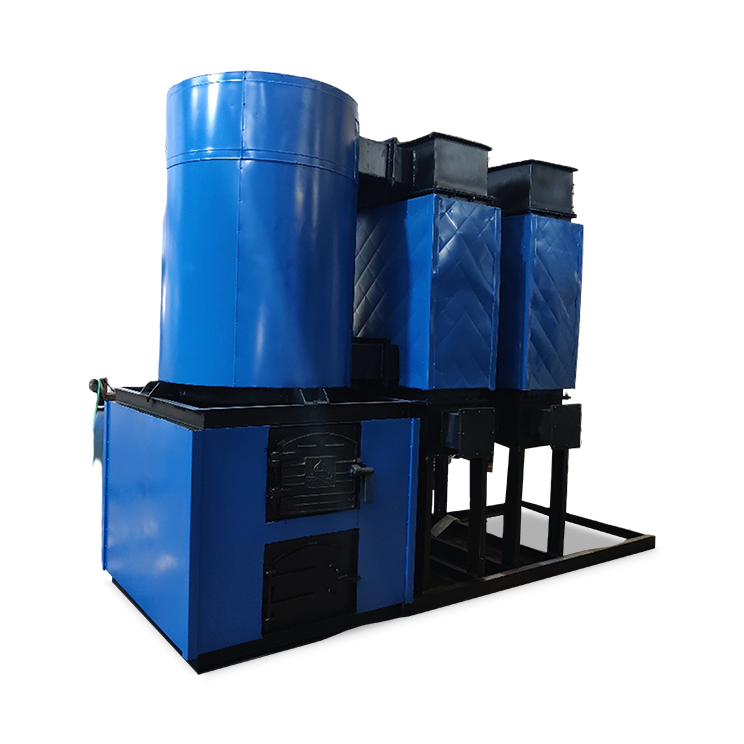

AIRMAX
Generatore d'Aria Calda a Bricchette di Biomassa
La serie AIRMAX è un robusto generatore d'aria calda orizzontale a quattro passaggi e a fuoco indiretto, progettato per la massima efficienza termica. Progettato pensando all'assoluta flessibilità di combustibile, l'AIRMAX è la soluzione ideale per settori che desiderano utilizzare legna, carbone, bricchette di biomassa o altri combustibili solidi per generare aria pulita ad alta temperatura.
Impiegando un design shell and tube a fuoco indiretto, l'AIRMAX garantisce che l'aria di processo non entri mai in contatto diretto con i gas di combustione. Ciò si traduce in aria calda pulita e priva di fuliggine al 100%, rendendola perfetta per applicazioni sensibili di essiccazione e lavorazione industriale.
Gamma Operativa
- Capacità - da 0,1 milioni di Kcal/h a 1,0 milioni di Kcal/h
- Combustibile - legna, carbone, bricchette, qualsiasi tipo di combustibile solido.
- Temperatura - fino a 300°C
Scambio Termico Avanzato a Quattro Passaggi
L'AIRMAX si distingue con un sofisticato design a quattro passaggi. Poiché i gas caldi di combustione attraversano lo scambiatore di calore shell and tube quattro volte, la superficie per lo scambio termico è massimizzata. Ciò garantisce:
- Economia di Combustibile Superiore: Massima estrazione di calore dal combustibile solido.
- Riscaldamento Rapido: Raggiunge rapidamente la temperatura di processo desiderata.
- Basse Emissioni: Il percorso di combustione ottimizzato riduce l'impatto ambientale.

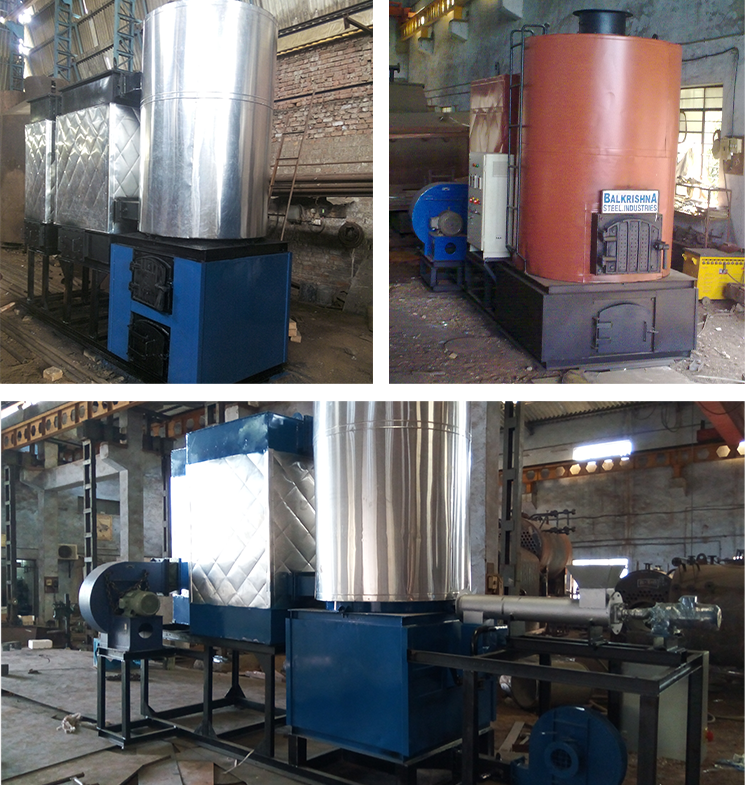

Caratteristiche e Vantaggi Chiave
- Massima Flessibilità di Combustibile: Progettato specificamente per bruciare tronchi di legna, carbone, bricchette di biomassa e vari combustibili da scarti agricoli.
- Funzionamento Atmosferico: Fornisce alte temperature di processo (fino a 300°C) senza la necessità di pressioni di esercizio, migliorando la sicurezza dello stabilimento.
- Riscaldamento Indiretto: Uscita di aria pulita garantita, prevenendo qualsiasi contaminazione del prodotto finale.
- Costruzione Robusta: Scambiatore di calore shell and tube gravoso, costruito per resistere a elevati stress termici e garantire una lunga vita utile.
- Facile Manutenzione: Il design orizzontale offre un facile accesso per la pulizia delle ceneri e l'ispezione dei fasci tubieri.
Applicazioni Industriali
L'AIRMAX è una soluzione di riscaldamento versatile ampiamente utilizzata in diversi settori:
- Chimico e Farmaceutico: Per l'essiccazione di polveri, granuli e sostanze chimiche sensibili al calore.
- Lavorazione Alimentare: Ideale per l'essiccazione di cereali, tè, spezie e verdure disidratate.
- Tessile: Per il riscaldamento di ramifici e processi di essiccazione dei tessuti.
- Carta e Imballaggio: Per l'essiccazione del rivestimento della carta e la produzione di fogli ondulati.
- Ceramica e Minerali: Per la cottura e l'essiccazione di vari prodotti a base minerale.
| Specifica | Unità | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Generale | ||||||||
| Resa termica massima | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Temperatura Aria Calda in Uscita | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Temperatura Aria Calda in Ingresso | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Portata d'Aria @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Pressione dell'Aria all'Uscita HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Bruciatore | Bruciatore: Bruciatore Monoblocco a Getto di Pressione | |||||||
| Tipo di Combustibile | Combustibile | Tronchi di legna, bricchette, carbone | ||||||
| Efficienza Aria Calda | ||||||||
| Su Tronchi di Legna | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Bricchette | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Carbone | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo di Combustibile | ||||||||
| Tronchi di Legna (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Bricchette (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Carbone (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Carico Elettrico | ||||||||
| Ventilatore P.A. con Motore | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Motore Ventilatore ID | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Motore Ventilatore FD | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Carico Elettrico Totale | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | ||||||||
- Il GCV dei tronchi di legna è di 3500 Kcal/KG.
- Il GCV della bricchetta è di 4000 Kcal/KG.
- Il GCV del carbone è di 5400 Kcal/KG.
Domande Frequenti (FAQ) sul Generatore d'Aria Calda a Bricchette di Biomassa
In un sistema a fuoco indiretto come l'AIRMAX, la fiamma e il fumo rimangono all'interno dei tubi mentre l'aria di processo passa sopra di essi. Ciò significa che l'aria calda fornita al vostro prodotto è pulita al 100% e priva di fumo, cenere o odori.
Sì. Il focolare dell'AIRMAX è progettato con un'ampia camera di combustione e una griglia fissa che consente di passare tra diversi combustibili solidi come legna, carbone o bricchette in base al prezzo e alla disponibilità, senza necessità di importanti modifiche alle apparecchiature.
Un design a quattro passaggi costringe il calore proveniente dal combustibile ad attraversare lo scambiatore di calore quattro volte. Ciò cattura notevolmente più energia rispetto a un riscaldatore a uno o due passaggi, portando a bollette del combustibile molto più basse per la vostra fabbrica.
No. Poiché l'AIRMAX opera a pressione atmosferica per riscaldare l'aria, non rientra nelle normative sui recipienti ad alta pressione, rendendola più sicura e facile da gestire rispetto ai sistemi a vapore ad alta pressione.
Il design orizzontale include portelli accessibili che consentono agli operatori di pulire facilmente fuliggine e ceneri dai tubi. Una pulizia regolare garantisce che lo scambio termico rimanga efficiente e previene lo spreco di combustibile.
