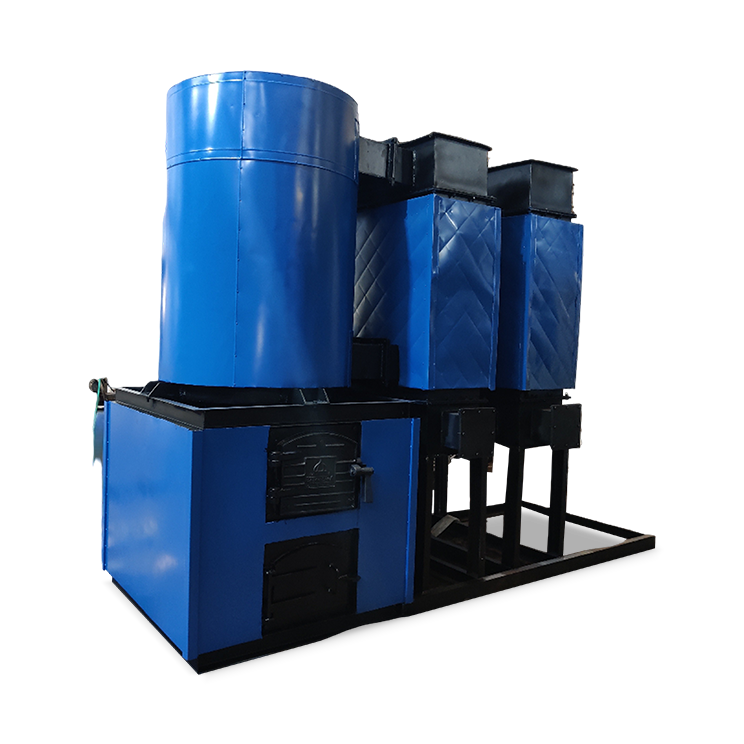

AIRMAX
Gerador de Ar Quente a Briquete de Biomassa
A Série AIRMAX é um gerador de ar quente horizontal de quatro passes indireto robusto, projetado para máxima eficiência térmica. Projetada com absoluta flexibilidade de combustível em mente, a AIRMAX é a solução ideal para indústrias que buscam utilizar madeira, carvão, briquetes de biomassa ou outros combustíveis sólidos para gerar ar limpo de alta temperatura.
Ao empregar um design de Casco e Tubo Indireto, a AIRMAX garante que o ar de processo nunca entre em contato direto com os gases de combustão. Isso resulta em ar quente 100% limpo e livre de fuligem, tornando-a perfeita para aplicações sensíveis de secagem industrial e processamento.
Faixa de Operação
- Capacidade – 100.000 kcal/h a 1.000.000 kcal/h
- Combustível – madeira, carvão, briquetes, qualquer tipo de combustível sólido.
- Temperatura – até 300°C
Transferência de Calor Avançada de Quatro Passes
A AIRMAX se destaca com um sofisticado Design de Quatro Passes. À medida que os gases quentes de combustão viajam através do trocador de calor casco e tubo quatro vezes, a área de superfície para transferência de calor é maximizada. Isso garante:
- Economia de Combustível Superior: Máxima extração de calor do combustível sólido.
- Aquecimento Rápido: Atinge a temperatura de processo desejada rapidamente.
- Baixas Emissões: Caminho de combustão otimizado reduz o impacto ambiental.

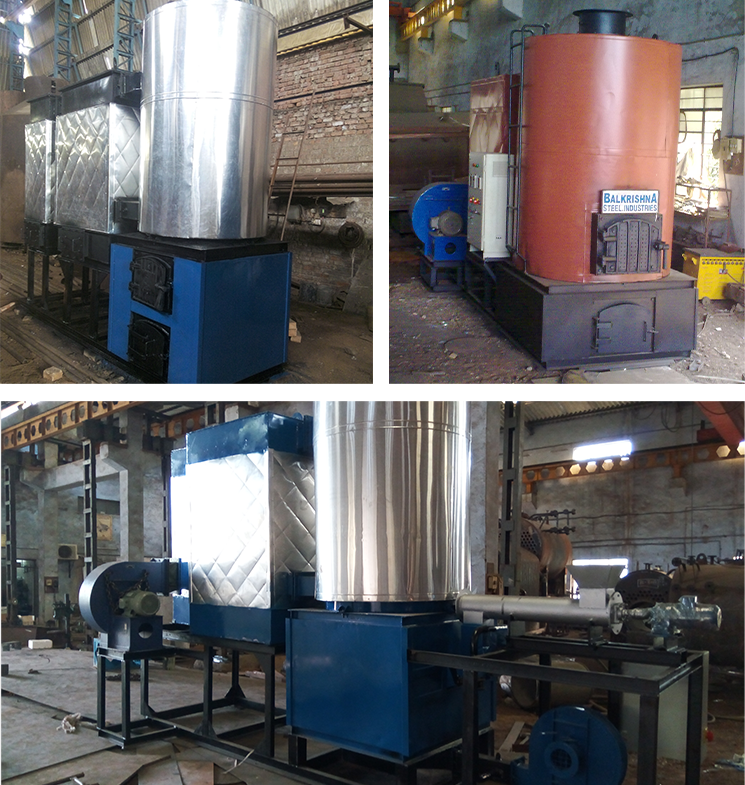

Principais Características e Vantagens
- Flexibilidade de Combustível Definitiva: Especificamente projetada para queimar lenha, carvão, briquetes de biomassa e vários combustíveis de resíduos agrícolas.
- Operação Atmosférica: Entrega altas temperaturas de processo (até 300°C) sem necessidade de pressões de operação, melhorando a segurança da planta.
- Aquecimento Indireto: Saída de ar limpo garantida, prevenindo qualquer contaminação do produto final.
- Construção Robusta: Trocador de calor casco e tubo de alta resistência construído para suportar altos estresses térmicos e garantir longa vida útil.
- Manutenção Fácil: O design horizontal fornece fácil acesso para limpar cinzas e inspecionar os feixes de tubos.
Aplicações Industriais
A AIRMAX é uma solução de aquecimento versátil amplamente usada em vários setores:
- Química e Farmacêutica: Para secar pós, grânulos e produtos químicos sensíveis ao calor.
- Processamento de Alimentos: Ideal para secar grãos, chá, especiarias e vegetais desidratados.
- Têxteis: Para aquecimento de rameuse e processos de secagem de tecido.
- Papel e Embalagem: Para secagem de revestimento de papel e fabricação de chapas onduladas.
- Cerâmica e Minerais: Para cura e secagem de vários produtos à base de minerais.
| Especificação | Unidade | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Geral | ||||||||
| Produção máxima de calor | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Temperatura de Saída do Ar Quente | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Temperatura de Entrada do Ar Quente | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Fluxo de Ar @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Pressão de Ar na Saída do HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Queimador | Queimador: Queimador Monobloco de Jato de Pressão | |||||||
| Tipo de Combustível | Combustível | Lenha, Briquete, Carvão | ||||||
| Eficiência do Ar Quente | ||||||||
| Com Lenha | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Com Briquete | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Com Carvão | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo de Combustível | ||||||||
| Lenha (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Briquete (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Carvão (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Carga Elétrica | ||||||||
| Ventilador P.A. com Motor | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Motor do Ventilador ID | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Motor do Ventilador FD | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Carga Elétrica Total | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | ||||||||
- O PCS da lenha é de 3500 Kcal/kg.
- O PCS do briquete é de 4000 Kcal/kg.
- O PCS do carvão é de 5400 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Gerador de Ar Quente a Briquete de Biomassa
Em um sistema indireto como a AIRMAX, a chama e a fumaça ficam dentro dos tubos enquanto o ar de processo passa sobre eles. Isso significa que o ar quente entregue ao seu produto é 100% limpo e livre de fumaça, cinzas ou odores.
Sim. A fornalha da AIRMAX é projetada com uma grande câmara de combustão e grelha estacionária que permite alternar entre diferentes combustíveis sólidos como madeira, carvão ou briquetes com base em preço e disponibilidade sem precisar de grandes mudanças de equipamento.
Um design de quatro passes força o calor do combustível a viajar através do trocador de calor quatro vezes. Isso captura significativamente mais energia do que um aquecedor de passe único ou dois passes, levando a contas de combustível muito mais baixas para sua fábrica.
Não. Como a AIRMAX opera em pressão atmosférica para aquecer o ar, não se enquadra nas regulamentações de vasos de alta pressão, tornando-a mais segura e fácil de operar do que sistemas de vapor de alta pressão.
O design horizontal inclui portas acessíveis que permitem aos operadores limpar fuligem e cinzas dos tubos facilmente. A limpeza regular garante que a transferência de calor permaneça eficiente e evita desperdício de combustível.
