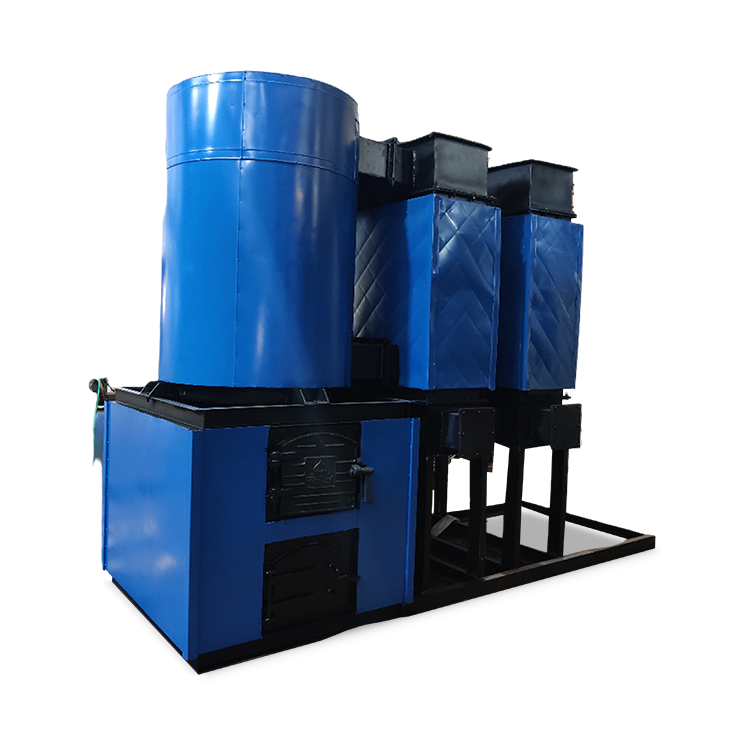

AIRMAX
Biomassebrikett-Befeuerter Heißlufterzeuger
Die AIRMAX-Serie ist ein robuster, horizontaler Vierzug-Indirekt-befeuerter Heißlufterzeuger, konzipiert für maximale thermische Effizienz. Mit absoluter Brennstoffflexibilität im Sinn konzipiert, ist der AIRMAX die ideale Lösung für Industrien, die Holz, Kohle, Biomassebriketts oder andere feste Brennstoffe zur Erzeugung von Hochtemperatur-Reinluft nutzen möchten.
Durch die Verwendung eines Indirekt Befeuerten Gehäuse-und-Rohr-Designs gewährleistet der AIRMAX, dass die Prozessluft niemals in direkten Kontakt mit den Verbrennungsgasen kommt. Dies führt zu 100 % sauberer, rußfreier Heißluft, was ihn perfekt für empfindliche industrielle Trocknungs- und Verarbeitungsanwendungen macht.
Betriebsbereich
- Kapazität – 0,1 Millionen kcal/h bis 1,0 Millionen kcal/h
- Brennstoff – Holz, Kohle, Briketts, jede Art fester Brennstoffe.
- Temperatur – bis 300°C
Fortschrittliche Vierzug-Wärmeübertragung
Der AIRMAX zeichnet sich durch ein ausgeklügeltes Vierzug-Design aus. Da die heißen Verbrennungsgase den Gehäuse-und-Rohr-Wärmetauscher viermal durchlaufen, wird die Oberfläche für Wärmeübertragung maximiert. Dies gewährleistet:
- Überlegene Brennstoffeinsparung: Maximale Wärmeentnahme aus dem festen Brennstoff.
- Schnelle Erwärmung: Erreicht die gewünschte Prozesstemperatur schnell.
- Niedrige Emissionen: Optimierter Verbrennungspfad reduziert die Umweltbelastung.

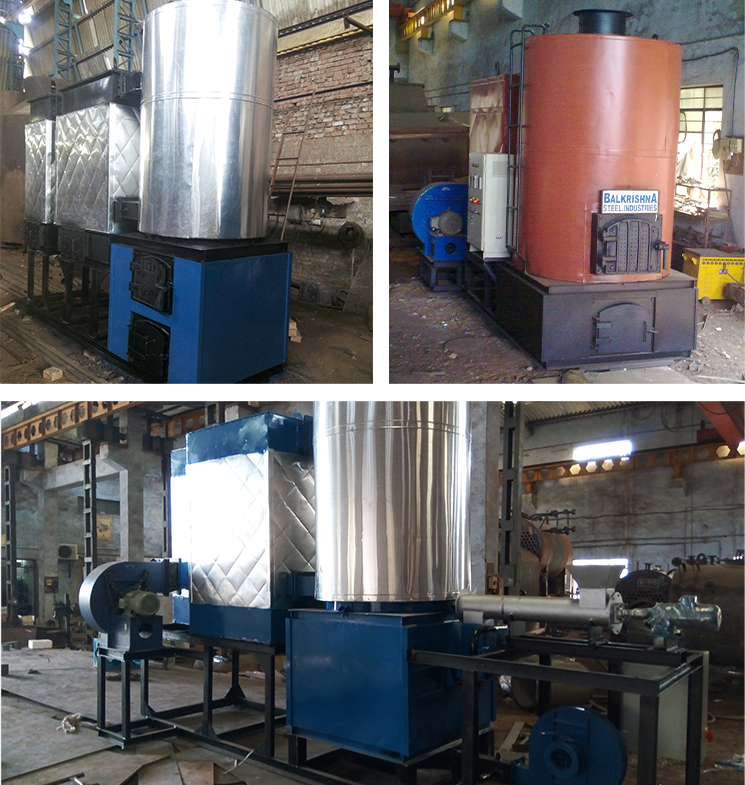

Hauptmerkmale & Vorteile
- Ultimative Brennstoffflexibilität: Speziell konzipiert, um Holzscheite, Kohle, Biomassebriketts und verschiedene landwirtschaftliche Abfallbrennstoffe zu befeuern.
- Atmosphärischer Betrieb: Liefert hohe Prozesstemperaturen (bis 300°C) ohne Bedarf an Betriebsdrücken, was die Anlagensicherheit erhöht.
- Indirekte Beheizung: Garantierte saubere Luftausgabe, die jegliche Kontamination des Endprodukts verhindert.
- Robuste Konstruktion: Schwerlastfähiger Gehäuse-und-Rohr-Wärmetauscher, gebaut, um hohen thermischen Belastungen standzuhalten und eine lange Lebensdauer zu gewährleisten.
- Einfache Wartung: Das horizontale Design bietet einfachen Zugang zur Aschentfernung und Inspektion der Rohrbündel.
Branchenanwendungen
Der AIRMAX ist eine vielseitige Heizlösung, die weit verbreitet in mehreren Sektoren eingesetzt wird:
- Chemie & Pharma: Zum Trocknen von Pulvern, Granulaten und wärmeempfindlichen Chemikalien.
- Lebensmittelverarbeitung: Ideal zum Trocknen von Getreide, Tee, Gewürzen und dehydrierten Gemüsen.
- Textilien: Für Spannrahmenbeheizung und Stofftrocknungsprozesse.
- Papier & Verpackung: Für Papierbeschichtungstrocknung und Wellpappe-Herstellung.
- Keramik & Minerale: Zur Härtung und Trocknung verschiedener mineralbasierter Produkte.
| Spezifikation | Einheit | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Allgemein | ||||||||
| Maximale Wärmeleistung | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Heißluft-Auslasstemperatur | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Heißluft-Einlasstemperatur | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Luftstrom @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Luftdruck am HAG-Auslass | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Brenner | Brenner: Druckstrahl-Monoblock-Brenner | |||||||
| Brennstoffart | Brennstoff | Holzscheit, Brikett, Kohle | ||||||
| Heißluft-Effizienz | ||||||||
| Mit Holzscheit | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Mit Brikett | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Mit Kohle | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brennstoffverbrauch | ||||||||
| Holzscheit (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Brikett (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Kohle (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Elektrische Last | ||||||||
| PA-Gebläse mit Motor | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| ID-Gebläsemotor | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| FD-Gebläsemotor | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Gesamte Elektrische Last | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | ||||||||
- Der Heizwert von Holzscheit beträgt 3500 Kcal/kg.
- Der Heizwert von Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Kohle beträgt 5400 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Biomassebrikett-Befeuerten Heißlufterzeuger
Bei einem indirekt befeuerten System wie AIRMAX bleiben die Flamme und der Rauch innerhalb der Rohre, während die Prozessluft über sie strömt. Dies bedeutet, dass die an Ihr Produkt gelieferte Heißluft zu 100 % sauber und frei von Rauch, Asche oder Gerüchen ist.
Ja. Die AIRMAX-Feuerung ist mit einer großen Verbrennungskammer und stationärem Rost konzipiert, der es Ihnen ermöglicht, je nach Preis und Verfügbarkeit zwischen verschiedenen festen Brennstoffen wie Holz, Kohle oder Briketts zu wechseln, ohne größere Ausrüstungsänderungen zu benötigen.
Ein Vierzugdesign zwingt die Wärme des Brennstoffs, den Wärmetauscher viermal zu durchlaufen. Dies erfasst deutlich mehr Energie als ein Einzel- oder Zweizugheizer, was zu deutlich niedrigeren Brennstoffrechnungen für Ihre Fabrik führt.
Nein. Da der AIRMAX bei atmosphärischem Druck arbeitet, um Luft zu erhitzen, fällt er nicht unter Hochdruckbehältervorschriften, was ihn sicherer und einfacher zu betreiben macht als Hochdruck-Dampfsysteme.
Das horizontale Design beinhaltet zugängliche Türen, die es Bedienern ermöglichen, Ruß und Asche einfach von den Rohren zu reinigen. Regelmäßige Reinigung gewährleistet, dass die Wärmeübertragung effizient bleibt und Brennstoffverschwendung verhindert wird.
