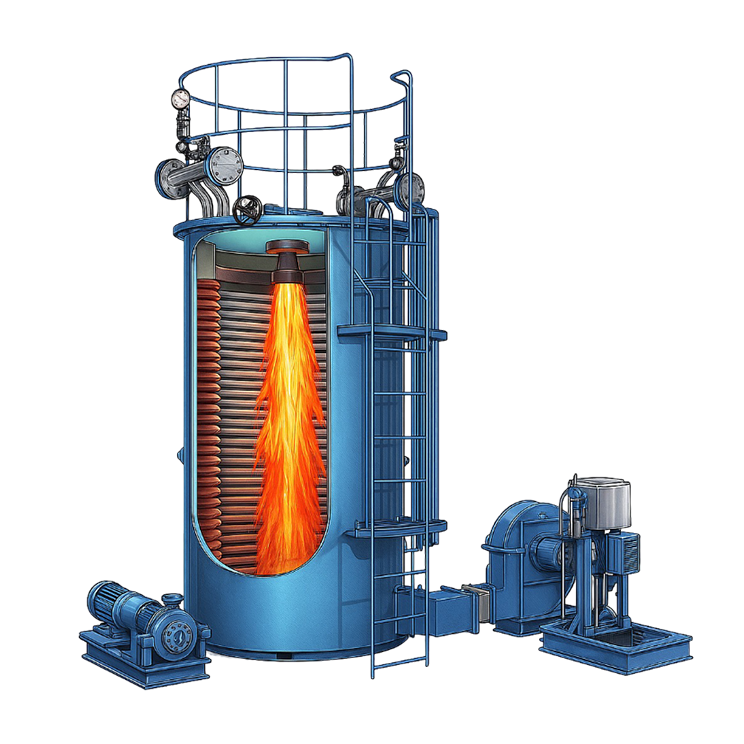

THERMPAC
Riscaldatore a Fluido Diatermico Verticale a Tre Passaggi a Olio e Gas
La serie THERMPAC è un riscaldatore a fluido diatermico verticale a tre passaggi ad alta efficienza, progettato per processi industriali impegnativi. Progettata con versatile flessibilità di combustibile, la THERMPAC può bruciare in modo efficiente un'ampia gamma di combustibili liquidi e gassosi, tra cui oli pesanti, oli leggeri e gas naturale.
Utilizzando un sofisticato design di scambio termico radiante-convettivo a tre passaggi, la THERMPAC garantisce il massimo recupero di calore ed economicità del combustibile mantenendo un ingombro verticale compatto.
Gamma Operativa
- Capacità - da 0,1 milioni di Kcal/h a 2,0 milioni di Kcal/h.
- Combustibile - oli pesanti, oli leggeri e gas
- Temperatura - 300°C
Prestazioni Termiche e Sicurezza Superiori
La THERMPAC è progettata per fornire alte temperature di processo (fino a 300°C) mantenendo pressioni di esercizio molto basse. Ciò riduce notevolmente i rischi e i costi associati ai sistemi a vapore ad alta pressione.
- Design a Tre Passaggi: I gas di combustione attraversano tre passaggi distinti, garantendo il tempo di contatto più lungo possibile con le serpentine di scambio termico per la massima efficienza termica.
- Flessibilità di Combustibile: Passate senza interruzioni tra oli pesanti (LDO/FO), oli leggeri (gasolio) e gas (GPL/CNG) in base alla disponibilità ed economicità.
- Disposizione Verticale Compatta: Il design verticale riduce al minimo i requisiti di spazio a pavimento e consente una più facile integrazione nei layout di stabilimento esistenti.
- Bassa Pressione, Alto Calore: Raggiungete temperature costanti fino a 350°C (con design speciali) a pressioni atmosferiche o quasi atmosferiche, migliorando la sicurezza complessiva dello stabilimento.

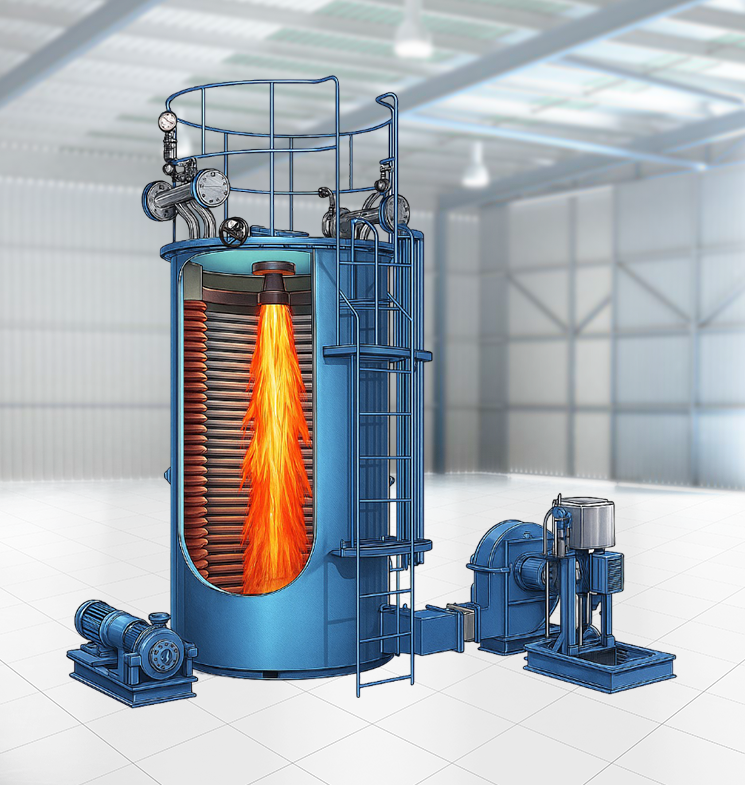

Caratteristiche Chiave
- Serpentine ad Alta Efficienza: Tubi senza saldatura avvolti con precisione garantiscono un flusso ottimale dell'olio e prevengono il surriscaldamento localizzato.
- Automazione Avanzata: Dotata di bruciatori di alta qualità e di un quadro di controllo completamente automatico per una regolazione precisa della temperatura e interblocchi di sicurezza.
- Facilità di Manutenzione: La configurazione verticale consente un facile accesso al bruciatore e alle porte di pulizia della fuliggine.
| Specifica | Unità | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Generale | |||||||||
| Resa termica massima | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| temperatura massima di esercizio | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| aumento di temperatura del riscaldatore a fluido diatermico | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Ingresso/Uscita Olio Caldo | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| superficie di riscaldamento del riscaldatore | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| capacità di ritenzione olio del riscaldatore | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Bruciatore | Bruciatore a Getto di Pressione Montato in Alto | ||||||||
| Tipo di Combustibile | Combustibile | GASOLIO, GPL, NG, PNG, FO, LDO | |||||||
| Efficienza delle Caldaie | |||||||||
| Su Gas | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Su Olio | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consumo di Combustibile | |||||||||
| Gasolio (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Olio Combustibile (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| GPL (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Gas naturale (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Carico Elettrico | |||||||||
| Pompa di Circolazione Olio | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventola Bruciatore (olio) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Pompa Combustibile | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Carico Elettrico Totale | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Dimensioni e Peso Complessivi | |||||||||
| L x P x A | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Peso a Secco | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Diametro Sommità Camino | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | |||||||||
- Il GCV del gasolio è di 10500 Kcal/KG.
- Il GCV dell'olio combustibile è di 9600 Kcal/KG.
- Il GCV dell'LDO è di 10200 Kcal/KG.
- Il GCV del GPL è di 11000 Kcal/KG.
- Il GCV del gas naturale è di 8900 Kcal/KG.
Domande Frequenti (FAQ) sul Riscaldatore a Fluido Diatermico Verticale a Tre Passaggi a Olio e Gas
Un design a tre passaggi costringe i gas di combustione caldi ad attraversare il riscaldatore tre volte prima di uscire. Ciò massimizza il calore assorbito dall'olio termico, risultando in un'efficienza del combustibile molto più elevata e temperature di scarico inferiori.
La THERMPAC è progettata per la flessibilità multi-combustibile. A seconda del bruciatore installato, potete utilizzare olio pesante (FO), gasolio leggero (LDO), gasolio, gas naturale o GPL. Ciò vi consente di scegliere il combustibile più economico disponibile.
I riscaldatori a fluido diatermico possono raggiungere 300°C a pressioni molto basse (spesso sotto 2-3 Kg/cm²), mentre una caldaia a vapore richiederebbe una pressione estremamente elevata (oltre 85 Kg/cm²) per raggiungere la stessa temperatura. Ciò rende i sistemi a fluido diatermico più sicuri ed economici da mantenere.
La disposizione verticale è ideale per fabbriche con spazio a pavimento limitato. Offre inoltre una migliore circolazione termica per l'olio e semplifica la manutenzione del bruciatore, poiché quest'ultimo è facilmente accessibile.
Il sistema include diversi interblocchi di sicurezza, come interruttori per basso flusso d'olio, blocchi per alta temperatura, sensori di mancata fiamma (per gas/olio) e valvole di sicurezza, garantendo che il riscaldatore operi in sicurezza 24/7.
