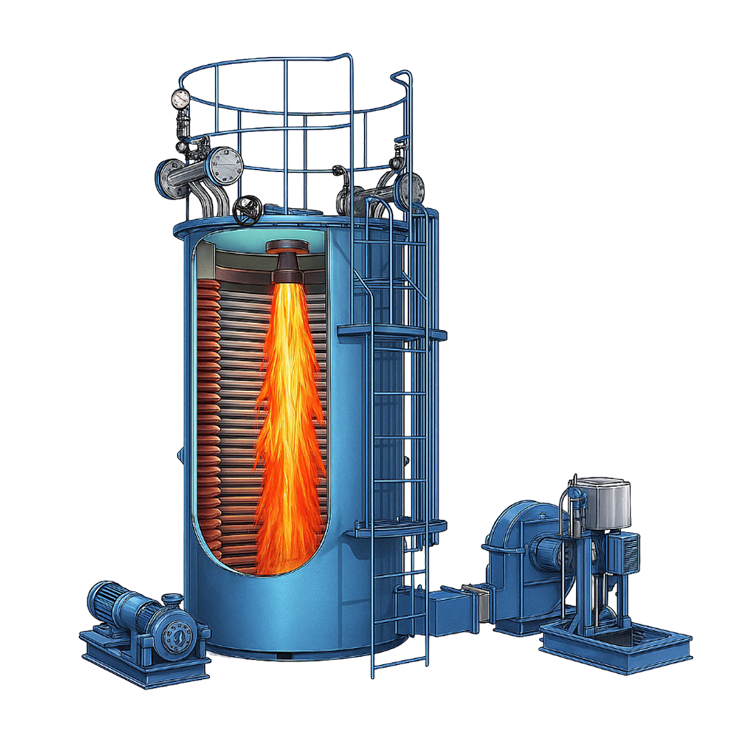

THERMPAC
Vertikální třítahový olejový a plynový ohřívač termického oleje
Řada THERMPAC je vysoce účinný, vertikální třítahový ohřívač termického oleje navržený pro náročné průmyslové procesy. THERMPAC, navržený s univerzální flexibilitou paliva, dokáže účinně spalovat širokou škálu kapalných a plynných paliv, včetně těžkých olejů, lehkých olejů a zemního plynu.
Díky použití sofistikované třítahové konstrukce sálavě-konvekčního přenosu tepla zajišťuje THERMPAC maximální zpětné získávání tepla a úsporu paliva při zachování kompaktních vertikálních rozměrů.
Provozní rozsah
- Kapacita – 0,1 milionu kcal/h až 2,0 milionu kcal/h
- Palivo – těžké oleje, lehké oleje a plyny
- Teplota – 300 °C
Vynikající tepelný výkon a bezpečnost
THERMPAC je navržen tak, aby dodával vysoké procesní teploty (až 300 °C) při zachování velmi nízkých provozních tlaků. To výrazně snižuje rizika a náklady spojené s vysokotlakými parními systémy.
- Třítahová konstrukce: Spalovací plyny procházejí třemi samostatnými tahy, čímž zajišťují nejdelší možnou dobu kontaktu s teplosměnnými spirálami pro maximální tepelnou účinnost.
- Flexibilita paliva: Bez problémů přepínejte mezi těžkými oleji (LDO/FO), lehkými oleji (nafta) a plyny (LPG/CNG) v závislosti na dostupnosti a nákladové efektivitě.
- Kompaktní vertikální uspořádání: Vertikální konstrukce minimalizuje nároky na podlahovou plochu a umožňuje snazší integraci do stávajícího uspořádání provozu.
- Nízký tlak, vysoké teplo: Dosáhněte konzistentních teplot až 350 °C (u speciálních konstrukcí) při atmosférickém nebo téměř atmosférickém tlaku, čímž zvyšujete celkovou bezpečnost provozu.

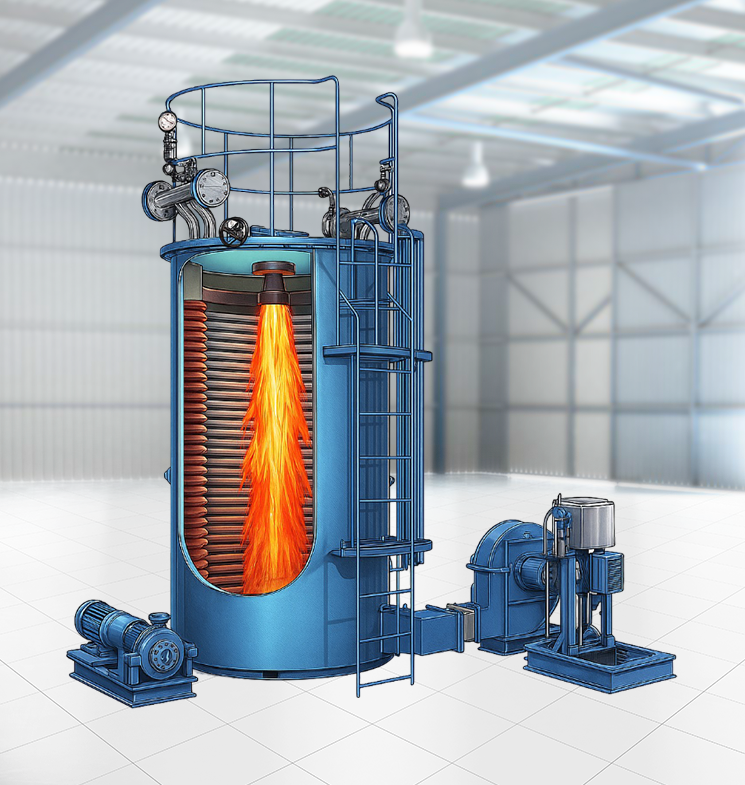

Klíčové vlastnosti
- Vysoce účinné spirály: Precizně navinuté bezešvé trubky zajišťují optimální proudění oleje a zabraňují lokálnímu přehřívání.
- Pokročilá automatizace: Vybaven vysoce kvalitními hořáky a plně automatickým ovládacím panelem pro přesnou regulaci teploty a bezpečnostní blokace.
- Snadná údržba: Vertikální uspořádání umožňuje snadný přístup k hořáku a otvorům pro čištění sazí.
| Specifikace | Jednotka | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Obecné | |||||||||
| Maximální tepelný výkon | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximální provozní teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Nárůst teploty ohřívače termického oleje | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horkého oleje | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Topná plocha ohřívače | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| Objemová kapacita oleje ohřívače | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Hořák | Tlakový tryskový hořák montovaný nahoře | ||||||||
| Typ paliva | Palivo | NAFTA, LPG, NG, PNG, FO, LDO | |||||||
| Účinnost kotlů | |||||||||
| Na plyn | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Na olej | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Spotřeba paliva | |||||||||
| Nafta (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Topný olej (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Zemní plyn (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Elektrická zátěž | |||||||||
| Oběhové čerpadlo oleje | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Dmychadlo hořáku (olej) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Palivové čerpadlo | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Celková elektrická zátěž | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Celkové rozměry a hmotnost | |||||||||
| D x Š x V | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Suchá hmotnost | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Průměr horní části komína | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | |||||||||
- Výhřevnost nafty je 10500 kcal/kg.
- Výhřevnost topného oleje je 9600 kcal/kg.
- Výhřevnost LDO je 10200 kcal/kg.
- Výhřevnost LPG je 11000 kcal/kg.
- Výhřevnost zemního plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o vertikálním třítahovém olejovém a plynovém ohřívači termického oleje
Třítahová konstrukce nutí horké spalovací plyny projít ohřívačem třikrát, než opustí systém. To maximalizuje teplo absorbované termickým olejem, což vede k výrazně vyšší účinnosti paliva a nižším teplotám spalin.
THERMPAC je navržen pro víceplivovou flexibilitu. V závislosti na instalovaném hořáku můžete použít těžký olej (FO), lehký topný olej (LDO), naftu, zemní plyn nebo LPG. To vám umožňuje zvolit nejcenově výhodnější dostupné palivo.
Ohřívače termického oleje mohou dosáhnout 300 °C při velmi nízkých tlacích (často pod 2–3 kg/cm²), zatímco parní kotel by pro dosažení stejné teploty vyžadoval extrémně vysoký tlak (přes 85 kg/cm²). Díky tomu jsou systémy s termickým olejem bezpečnější a levnější na údržbu.
Vertikální uspořádání je ideální pro továrny s omezenou podlahovou plochou. Rovněž poskytuje lepší tepelnou cirkulaci oleje a zjednodušuje údržbu hořáku, jelikož je hořák snadno přístupný.
Systém zahrnuje několik bezpečnostních blokací, jako jsou spínače nízkého průtoku oleje, vysokoteplotní pojistky, čidla selhání plamene (pro plyn/olej) a pojistné ventily, čímž zajišťuje, že ohřívač funguje bezpečně 24/7.
