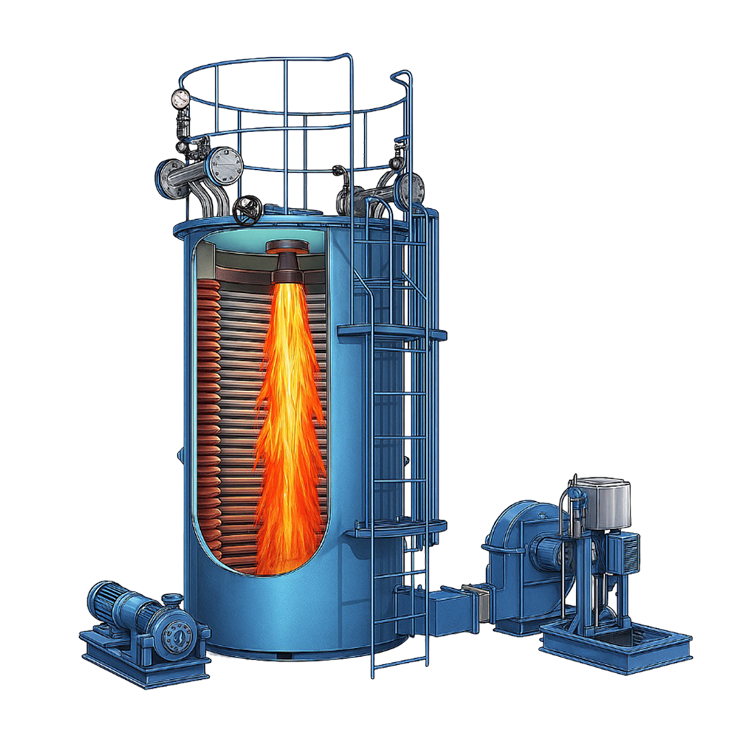

THERMPAC
Vertikaler Dreizug-Öl- & Gasbefeuerter Thermalölerhitzer
Die THERMPAC-Serie ist ein hocheffizienter, vertikaler Dreizug-Thermalölerhitzer, konzipiert für anspruchsvolle industrielle Prozesse. Mit vielseitiger Brennstoffflexibilität konzipiert, kann der THERMPAC effizient eine breite Palette flüssiger und gasförmiger Brennstoffe verbrennen, einschließlich Schweröle, Leichtöle und Erdgas.
Durch die Nutzung eines ausgeklügelten Dreizug-Strahlungs-Konvektions-Wärmeübertragungsdesigns gewährleistet der THERMPAC maximale Wärmerückgewinnung und Brennstoffeinsparung bei kompaktem vertikalem Platzbedarf.
Betriebsbereich
- Kapazität – 0,1 Millionen kcal/h bis 2,0 Millionen kcal/h.
- Brennstoff – Schweröle, Leichtöle und Gase
- Temperatur – 300°C
Überlegene Thermische Leistung & Sicherheit
Der THERMPAC ist darauf ausgelegt, hohe Prozesstemperaturen (bis 300°C) bei sehr niedrigen Betriebsdrücken zu liefern. Dies reduziert erheblich die Risiken und Kosten, die mit Hochdruck-Dampfsystemen verbunden sind.
- Dreizug-Design: Die Verbrennungsgase durchlaufen drei verschiedene Züge, was die längstmögliche Kontaktzeit mit den Wärmeübertragungsspiralen für maximale thermische Effizienz gewährleistet.
- Brennstoffflexibilität: Wechseln Sie nahtlos zwischen Schwerölen (LDO/FO), Leichtölen (Diesel) und Gasen (LPG/CNG) je nach Verfügbarkeit und Kosteneffizienz.
- Kompaktes Vertikales Layout: Das vertikale Design minimiert den Bodenraumbedarf und ermöglicht eine einfachere Integration in bestehende Anlagenlayouts.
- Niedriger Druck, Hohe Wärme: Erreichen Sie konstante Temperaturen bis 350°C (mit Sonderdesigns) bei atmosphärischem oder nahezu atmosphärischem Druck, was die allgemeine Anlagensicherheit erhöht.

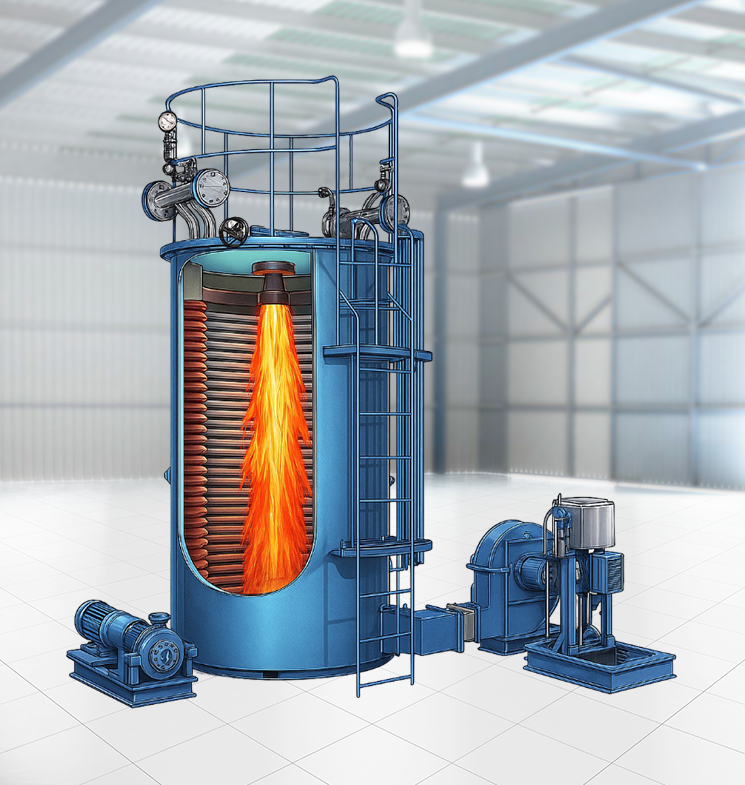

Hauptmerkmale
- Hocheffiziente Spiralen: Präzisionsgewickelte nahtlose Rohre gewährleisten optimalen Ölfluss und verhindern lokale Überhitzung.
- Fortschrittliche Automatisierung: Ausgestattet mit hochwertigen Brennern und einem vollautomatischen Steuerpanel für präzise Temperaturregelung und Sicherheitsverriegelungen.
- Wartungsfreundlichkeit: Die vertikale Konfiguration ermöglicht einfachen Zugang zum Brenner und den Rußreinigungsöffnungen.
| Spezifikation | Einheit | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Allgemein | |||||||||
| Maximale Wärmeleistung | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| maximale Betriebstemperatur | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Thermalölerhitzer-Temperaturanstieg | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Heißöl-Einlass/Auslass | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Heizfläche des Erhitzers | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| Ölhaltekapazität des Erhitzers | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Brenner | Druckstrahl-Obenmontierter Brenner | ||||||||
| Brennstoffart | Brennstoff | DIESEL, LPG, NG., PNG, FO,LDO | |||||||
| Kesseleffizienz | |||||||||
| Mit Gas | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Mit Öl | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Brennstoffverbrauch | |||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Heizöl (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| Flüssiggas (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Erdgas (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Elektrische Last | |||||||||
| Ölumwälzpumpe | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Brennergebläse (Öl) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Brennstoffpumpe | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Gesamte Elektrische Last | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Gesamtabmessung und Gewicht | |||||||||
| L X B X H | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Trockengewicht | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Schornstein-Oberdurchmesser | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | |||||||||
- Der Heizwert von Diesel beträgt 10500 Kcal/kg.
- Der Heizwert von Heizöl beträgt 9600 Kcal/kg.
- Der Heizwert von LDO beträgt 10200 Kcal/kg.
- Der Heizwert von Flüssiggas beträgt 11000 Kcal/kg.
- Der Heizwert von Erdgas beträgt 8900 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Vertikalen Dreizug-Öl- & Gasbefeuerten Thermalölerhitzer
Ein Dreizugdesign zwingt die heißen Verbrennungsgase, den Erhitzer dreimal zu durchlaufen, bevor sie austreten. Dies maximiert die vom Thermalöl absorbierte Wärme, was zu deutlich höherer Brennstoffeffizienz und niedrigeren Abgastemperaturen führt.
Der THERMPAC ist für Multi-Brennstoff-Flexibilität konzipiert. Je nach installiertem Brenner können Sie Schweröl (FO), Leichtes Dieselöl (LDO), Diesel, Erdgas oder Flüssiggas verwenden. Dies ermöglicht es Ihnen, den kosteneffektivsten verfügbaren Brennstoff zu wählen.
Thermalölerhitzer können 300°C bei sehr niedrigen Drücken (oft unter 2-3 kg/cm²) erreichen, während ein Dampfkessel extrem hohen Druck (über 85 kg/cm²) benötigen würde, um dieselbe Temperatur zu erreichen. Dies macht Thermalölsysteme sicherer und günstiger im Betrieb.
Das vertikale Layout ist ideal für Fabriken mit begrenztem Bodenraum. Es bietet auch eine bessere thermische Zirkulation für das Öl und vereinfacht die Brennerwartung, da der Brenner leicht zugänglich ist.
Das System umfasst mehrere Sicherheitsverriegelungen, wie niedrige Ölflussschalter, Hochtemperaturabschaltungen, Flammenausfallsensoren (für Gas/Öl) und Druckentlastungsventile, um sicherzustellen, dass der Erhitzer rund um die Uhr sicher arbeitet.
