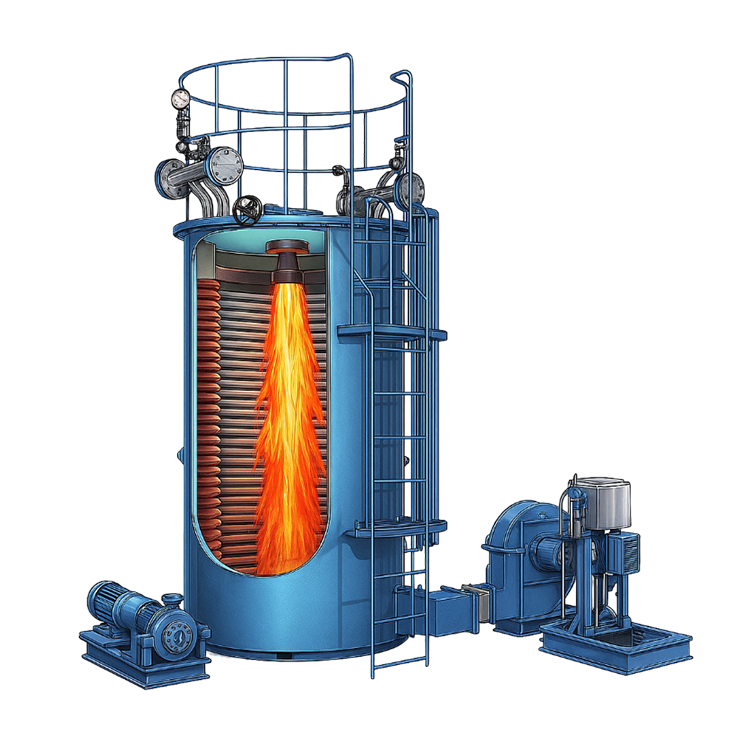

THERMPAC
Dikey Üç Geçişli Yağ ve Gaz Yakıtlı Termik Akışkan Isıtıcısı
THERMPAC serisi, zorlu endüstriyel süreçler için tasarlanmış yüksek verimli, dikey üç geçişli bir termik akışkan ısıtıcısıdır. Çok yönlü yakıt esnekliğiyle tasarlanan THERMPAC, ağır yağlar, hafif yağlar ve doğal gaz dahil geniş bir sıvı ve gaz yakıt yelpazesini verimli bir şekilde yakabilir.
Sofistike üç geçişli ışınım-konveksiyon ısı transfer tasarımından yararlanan THERMPAC, kompakt bir dikey yerleşim alanını korurken maksimum ısı geri kazanımı ve yakıt ekonomisi sağlar.
Çalışma Aralığı
- Kapasite – 0,1 milyon kcal/saat. ila 2,0 milyon kcal/saat.
- Yakıt- Ağır yağlar, hafif yağlar ve gazlar
- Sıcaklık - 300℃
Üstün Termal Performans ve Güvenlik
THERMPAC, çok düşük çalışma basınçlarını korurken yüksek proses sıcaklıklarını (300°C'ye kadar) sağlamak üzere tasarlanmıştır. Bu, yüksek basınçlı buhar sistemleriyle ilişkili riskleri ve maliyetleri önemli ölçüde azaltır.
- Üç Geçişli Tasarım: Yanma gazları üç farklı geçişten geçerek maksimum termal verimlilik için ısı transfer bobinleriyle mümkün olan en uzun temas süresini sağlar.
- Yakıt Esnekliği: Mevcudiyete ve maliyet etkinliğine bağlı olarak ağır yağlar (LDO/FO), hafif yağlar (Dizel) ve gazlar (LPG/CNG) arasında sorunsuz geçiş yapın.
- Kompakt Dikey Düzen: Dikey tasarım, zemin alanı gereksinimlerini en aza indirir ve mevcut tesis düzenlerine daha kolay entegrasyon sağlar.
- Düşük Basınç, Yüksek Isı: Atmosferik veya atmosferiğe yakın basınçlarda 350°C'ye kadar (özel tasarımlarla) tutarlı sıcaklıklara ulaşın; genel tesis güvenliğini artırın.

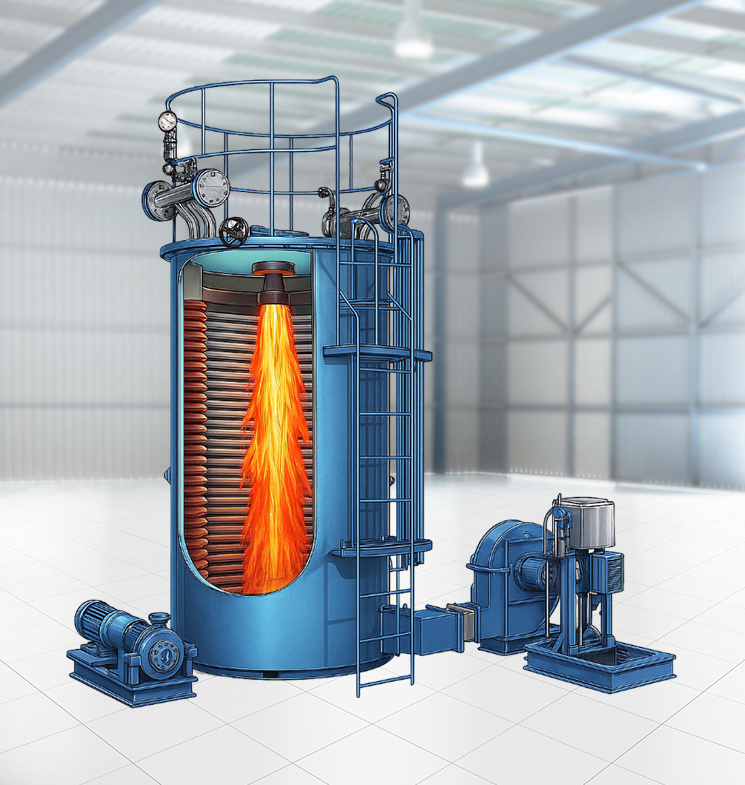

Temel Özellikler
- Yüksek Verimli Bobinler: Hassas sarılmış dikişsiz borular, optimum yağ akışı sağlar ve lokal aşırı ısınmayı önler.
- Gelişmiş Otomasyon: Hassas sıcaklık düzenlemesi ve güvenlik kilitleri için yüksek kaliteli brülörler ve tam otomatik bir kontrol paneliyle donatılmıştır.
- Bakım Kolaylığı: Dikey yapılandırma, brülöre ve is temizleme portlarına kolay erişim sağlar.
| Özellik | Birim | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Genel | |||||||||
| Maksimum ısı çıkışı | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| maksimum çalışma sıcaklığı | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| termik akışkan ısıtıcısı Yükselme sıcaklığı | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Sıcak Yağ Girişi/ Çıkışı | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Isıtıcının ısıtma yüzey alanı | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| ısıtıcının yağ tutma kapasitesi | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Brülör | Üstten Monteli Basınç Jetli Brülör | ||||||||
| Yakıt Türü | Yakıt | DİZEL, LPG, NG., PNG, FO, LDO | |||||||
| Kazan Verimliliği | |||||||||
| Gazda | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Yağda | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Yakıt Tüketimi | |||||||||
| Dizel (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Fuel Oil (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Doğal gaz (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Elektrik Yükü | |||||||||
| Sirkülasyon Yağ Pompası | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Brülör Üfleyici (yağ) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Yakıt Pompası | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Toplam Elektrik Yükü | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Genel Boyut ve ağırlık | |||||||||
| U x G x Y | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Kuru Ağırlık | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Baca Üst Çapı | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| NOT: Ürünlerimizi sürekli iyileştirme çabalarımız kapsamında, yukarıdaki özellikleri önceden haber vermeksizin değiştirme veya değiştirme hakkımızı saklı tutuyoruz. | |||||||||
- Dizel için GCV değeri 10500 Kcal/KG'dır.
- Fuel oil için GCV değeri 9600 Kcal/KG'dır.
- LDO için GCV değeri 10200 Kcal/KG'dır.
- LPG için GCV değeri 11000 Kcal/KG'dır.
- Doğal gaz için GCV değeri 8900 Kcal/KG'dır.
Dikey Üç Geçişli Yağ ve Gaz Yakıtlı Termik Akışkan Isıtıcısı Hakkında Sıkça Sorulan Sorular (SSS)
Üç geçişli bir tasarım, sıcak yanma gazlarının çıkmadan önce ısıtıcı içinden üç kez geçmesini sağlar. Bu, termal yağ tarafından emilen ısıyı en üst düzeye çıkararak çok daha yüksek yakıt verimliliği ve daha düşük egzoz sıcaklıkları sağlar.
THERMPAC çok yakıtlı esneklik için tasarlanmıştır. Takılan brülöre bağlı olarak Ağır Yağ (FO), Hafif Dizel Yağı (LDO), Dizel, Doğal Gaz veya LPG kullanabilirsiniz. Bu, mevcut en uygun maliyetli yakıtı seçmenize olanak tanır.
Termik akışkan ısıtıcıları çok düşük basınçlarda (genellikle 2-3 Kg/cm²'nin altında) 300°C'ye ulaşabilirken, bir buhar kazanı aynı sıcaklığa ulaşmak için son derece yüksek basınç (85 Kg/cm²'nin üzerinde) gerektirir. Bu, termik akışkan sistemlerini daha güvenli ve bakımı daha ucuz hale getirir.
Dikey düzen, sınırlı zemin alanına sahip fabrikalar için idealdir. Ayrıca yağ için daha iyi termal sirkülasyon sağlar ve brülörün kolayca erişilebilir olması nedeniyle brülör bakımını basitleştirir.
Sistem, düşük yağ akışı anahtarları, yüksek sıcaklık kesmeleri, alev arızası sensörleri (gaz/yağ için) ve basınç tahliye vanaları dahil çeşitli güvenlik kilitleri içerir; ısıtıcının 7/24 güvenle çalışmasını sağlar.
