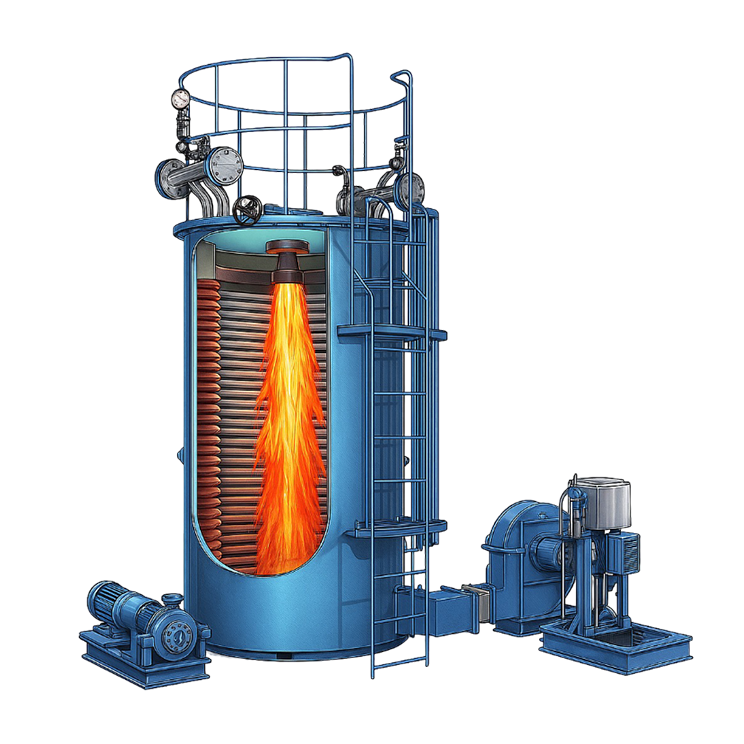

THERMPAC
Calentador de Fluido Térmico Vertical de Tres Pasos de Aceite y Gas
La serie THERMPAC es un calentador de fluido térmico vertical de tres pasos y alta eficiencia, diseñado para procesos industriales exigentes. Diseñada con versátil flexibilidad de combustible, la THERMPAC puede quemar eficientemente una amplia gama de combustibles líquidos y gaseosos, incluyendo aceites pesados, aceites ligeros y gas natural.
Al utilizar un sofisticado diseño de transferencia de calor radiante-convectiva de tres pasos, la THERMPAC garantiza la máxima recuperación de calor y economía de combustible mientras mantiene un espacio vertical compacto.
Rango de Funcionamiento
- Capacidad – de 0,1 a 2,0 millones de Kcal/hr.
- Combustible - aceites pesados, aceites ligeros y gases
- Temperatura - 300°C
Rendimiento Térmico Superior y Seguridad
La THERMPAC está diseñada para entregar altas temperaturas de proceso (hasta 300°C) mientras mantiene presiones de funcionamiento muy bajas. Esto reduce significativamente los riesgos y costos asociados con los sistemas de vapor de alta presión.
- Diseño de Tres Pasos: Los gases de combustión viajan a través de tres pasos distintos, garantizando el mayor tiempo de contacto posible con los serpentines de transferencia de calor para una eficiencia térmica máxima.
- Flexibilidad de Combustible: Cambie sin problemas entre aceites pesados (LDO/FO), aceites ligeros (diésel) y gases (GLP/GNC) según la disponibilidad y la rentabilidad.
- Disposición Vertical Compacta: El diseño vertical minimiza los requisitos de espacio de suelo y permite una integración más fácil en los diseños de planta existentes.
- Baja Presión, Alto Calor: Alcance temperaturas constantes de hasta 350°C (con diseños especiales) a presiones atmosféricas o casi atmosféricas, mejorando la seguridad general de la planta.

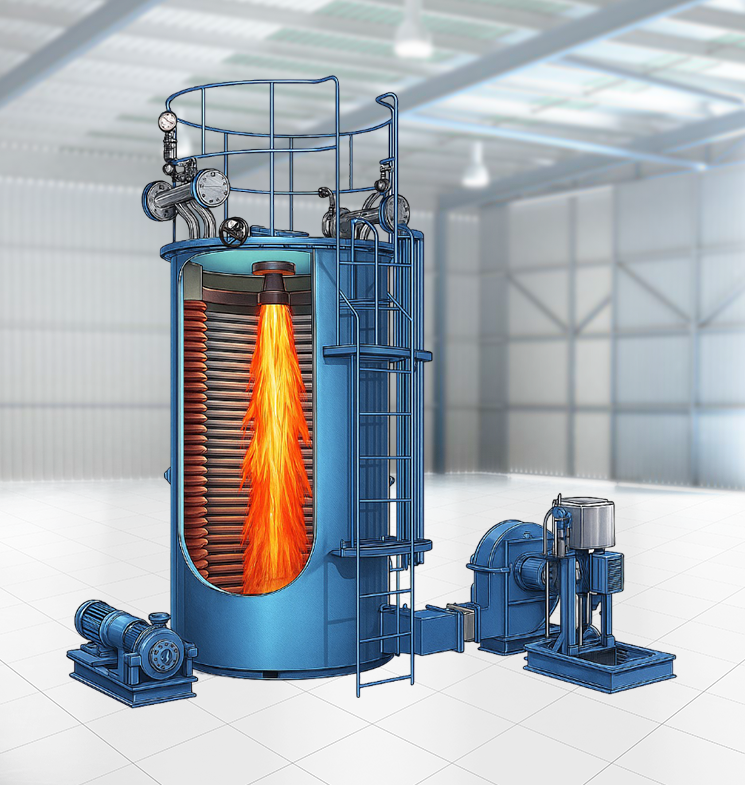

Principales Características
- Serpentines de Alta Eficiencia: Los tubos sin costura enrollados con precisión garantizan un flujo de aceite óptimo y previenen el sobrecalentamiento localizado.
- Automatización Avanzada: Equipada con quemadores de alta calidad y un panel de control totalmente automático para una regulación precisa de la temperatura y enclavamientos de seguridad.
- Facilidad de Mantenimiento: La configuración vertical permite un fácil acceso al quemador y a los puertos de limpieza de hollín.
| Especificación | Unidad | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| General | |||||||||
| Producción máxima de calor | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura máxima de funcionamiento | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Elevación de temperatura del calentador de fluido térmico | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/salida de aceite caliente | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Área de superficie de calefacción del calentador | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| Capacidad de retención de aceite del calentador | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Quemador | Quemador de Chorro de Presión Montado en la Parte Superior | ||||||||
| Tipo de Combustible | Combustible | DIÉSEL, GLP, GN, PNG, FO, LDO | |||||||
| Eficiencia de las Calderas | |||||||||
| Con Gas | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Con Aceite | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consumo de Combustible | |||||||||
| Diésel (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Aceite Combustible (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| GLP (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Gas natural (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Carga Eléctrica | |||||||||
| Bomba de Circulación de Aceite | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Soplador del Quemador (aceite) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Bomba de Combustible | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Carga Eléctrica Total | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Dimensiones Generales y Peso | |||||||||
| L X A X H | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Peso en Seco | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Diámetro Superior de la Chimenea | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | |||||||||
- El PCS del diésel es de 10500 Kcal/kg.
- El PCS del aceite combustible es de 9600 Kcal/kg.
- El PCS del LDO es de 10200 Kcal/kg.
- El PCS del GLP es de 11000 Kcal/kg.
- El PCS del gas natural es de 8900 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre el Calentador de Fluido Térmico Vertical de Tres Pasos de Aceite y Gas
Un diseño de tres pasos obliga a los gases de combustión calientes a viajar a través del calentador tres veces antes de salir. Esto maximiza el calor absorbido por el aceite térmico, resultando en una eficiencia de combustible mucho mayor y temperaturas de escape más bajas.
La THERMPAC está diseñada para la flexibilidad multicombustible. Dependiendo del quemador instalado, puede usar aceite pesado (FO), aceite diésel ligero (LDO), diésel, gas natural o GLP. Esto le permite elegir el combustible más rentable disponible.
Los calentadores de fluido térmico pueden alcanzar 300°C a presiones muy bajas (a menudo por debajo de 2-3 kg/cm²), mientras que una caldera de vapor requeriría una presión extremadamente alta (más de 85 kg/cm²) para alcanzar esa misma temperatura. Esto hace que los sistemas de fluido térmico sean más seguros y económicos de mantener.
La disposición vertical es ideal para fábricas con espacio de suelo limitado. También proporciona una mejor circulación térmica para el aceite y simplifica el mantenimiento del quemador, ya que este es fácilmente accesible.
El sistema incluye varios enclavamientos de seguridad, como interruptores de bajo flujo de aceite, cortes de alta temperatura, sensores de fallo de llama (para gas/aceite) y válvulas de alivio de presión, garantizando que el calentador funcione de forma segura las 24 horas.
