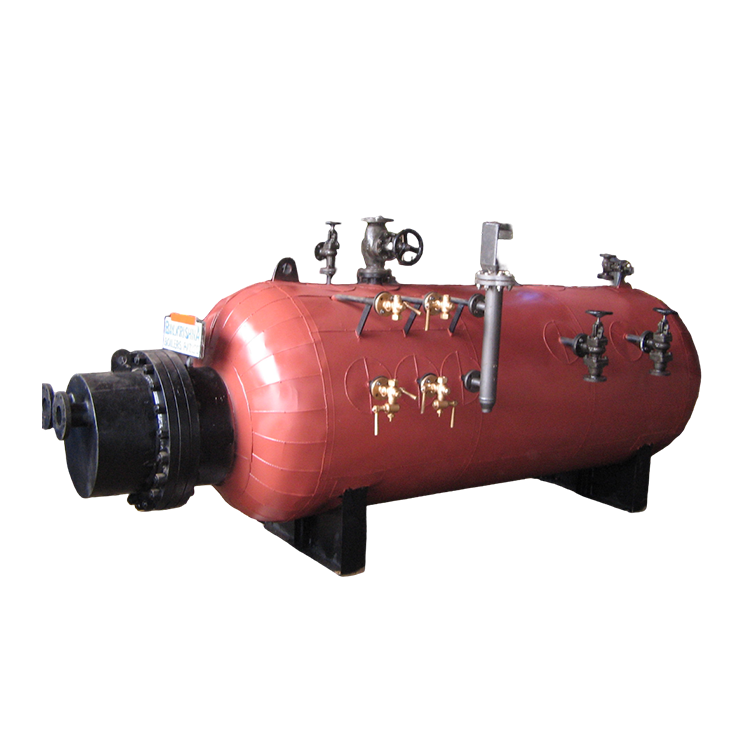

STEAMGEN
Plynový a olejový parní kotel
Řada STEAMGEN je vysoce účinný, čtyřtahový horizontální kompaktní kotel navržený pro provozy s významnou kapacitou termického oleje a zároveň s požadavkem na procesní páru. Na rozdíl od tradičních kotlů, které vyžadují vlastní hořák a zdroj paliva, funguje STEAMGEN na principu výměny tepla.
Využitím vysokoteplotního termického oleje již cirkulujícího ve vašem provozu přenáší STEAMGEN teplo přes specializovaný svazek trubek ponořený ve vodní lázni. To umožňuje bezpečnou, spolehlivou a nákladově efektivní výrobu páry bez nutnosti dalšího spalovacího systému.
Provozní rozsah
- Kapacita – 0,5 t/h až 4,0 t/h
- Palivo – horký olej z ohřívače termického oleje
- Tlak – 10,54 kg/cm² až 21 kg/cm²

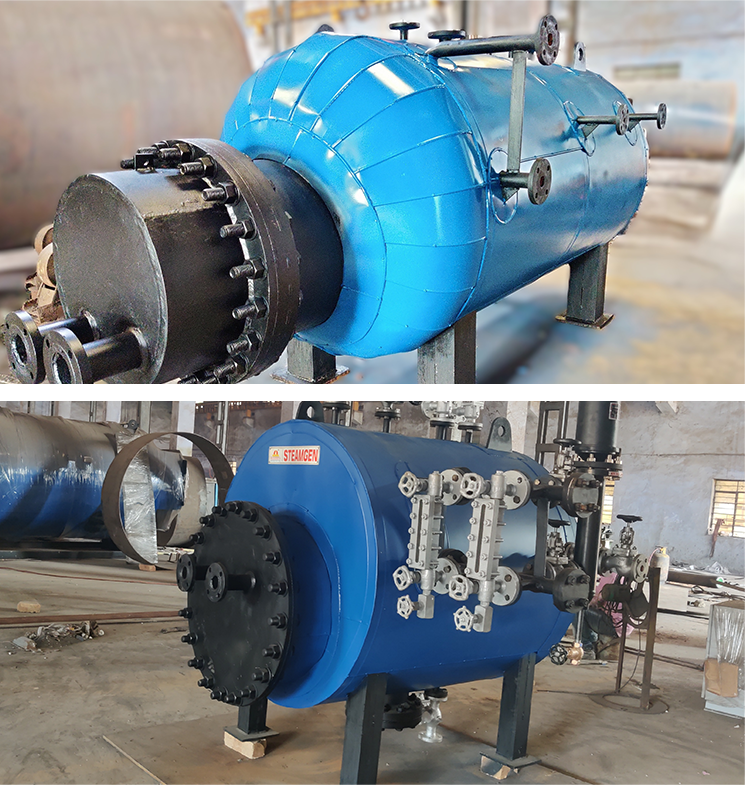

Pokročilé inženýrství a výměna tepla
STEAMGEN je jednotka navržená a vyrobená podle IBR, čímž zajišťuje splnění nejpřísnějších bezpečnostních a výkonnostních norem pro vysokotlakou páru.
- Čtyřtahový přenos tepla: Termický olej prochází čtyřtahovým uspořádáním trubek, čímž zajišťuje maximální dobu kontaktu a tepelnou účinnost.
- Není potřeba další palivo: Využitím vašeho stávajícího ohřívače termického oleje eliminujete potřebu druhého komína, palivového potrubí nebo údržby hořáku pro pokrytí poptávky po páře.
- Stabilní kvalita páry: Metoda nepřímého ohřevu poskytuje velmi stabilní a konzistentní zdroj tepla, což vede k vysoce kvalitní syté páře s minimálními výkyvy tlaku.
- Robustní pláštová a trubková konstrukce: Postaven pro dlouhou životnost, horizontální plášť obsahuje svazek trubek s velkou plochou, optimalizovaný pro rychlou výrobu páry.
Klíčové aplikace v odvětvích
STEAMGEN je ideálním řešením pro integrované provozy, kde je termický olej primárním topným médiem:
- Chemický a petrochemický průmysl: Pro ohřev reaktorů a destilačních kolon při současné potřebě páry pro proplachování nebo pomocný ohřev.
- Textilní zpracování: Kde ohřívače termického oleje pohánějí rámovací stroje nebo sušicí linky a je zapotřebí pára pro barvení nebo konečnou úpravu.
- Výroba překližky a laminátů: Pro vysokoteplotní lisování (přes olej) a úpravu nebo ošetření párou.
- Zpracování potravin: Pro smažení nebo rozsáhlé pečení (přes olej) a sterilizaci/sanitaci (přes páru).
- Farmaceutický průmysl: Pro vícestupňové ohřevné procesy, kde je preferována čistá, nepřímá výroba páry.
| Specifikace | Jednotka | SG-05 | SG-10 | SG-15 | SG-20 | SG-30 | SG-40 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | ||||||||||
| Výkon páry z a při 100 °C | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | |||
| Provozní tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Teplota páry | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Počet tahů pro horký olej | No's | 4 | 4 | 4 | 4 | 4 | 4 | |||
| Výstup páry | MM | 25 | 50 | 80 | 80 | 100 | 100 | |||
| HTA | M² | 7 | 14 | 21 | 28 | 42 | 56 | |||
| Typ paliva: horký olej z ohřívače termického oleje | ||||||||||
| Účinnost kotle | ||||||||||
| Na horký olej | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | |||
| Vstup a výstup horkého oleje | MM | 2'' | 3'' | 4'' | 4'' | 5'' | 6'' | |||
| Objem oleje ve spirále | Liter | 26 | 53 | 80 | 106 | 159 | 212 | |||
| Elektrická zátěž | ||||||||||
| Napájecí čerpadlo vody | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| Celková elektrická zátěž | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | ||||||||||
Často kladené otázky (FAQ) o plynovém a olejovém parním kotli
Funguje jako vysoce účinný výměník tepla. Vysokoteplotní termický olej z vašeho hlavního ohřívače proudí vnitřními trubkami STEAMGEN. Tyto trubky jsou ponořeny ve vodě; jak olej prochází, předává své teplo vodě, čímž ji přeměňuje na páru.
Ano, za předpokladu, že váš stávající ohřívač termického oleje má dostatečnou rezervní kapacitu (kcal/h) k pokrytí požadavků na výrobu páry jednotky STEAMGEN. Naši inženýři vám pomohou vypočítat potřebný průtok a teplotu oleje.
Protože nedochází ke spalování, nevznikají žádné saze, není nutná údržba hořáku ani čištění komína. Údržba se omezuje převážně na standardní kontroly na straně vody a zajištění čistoty termického oleje.
Since the STEAMGEN is an IBR-certified pressure vessel generating high-pressure steam, it must be operated according to local boiler regulations, which typically require a qualified attendant for units of this capacity.
Absolutely. The STEAMGEN is designed for high-pressure applications, with standard models reaching up to 21 Kg/cm², making it suitable for demanding industrial processes.
