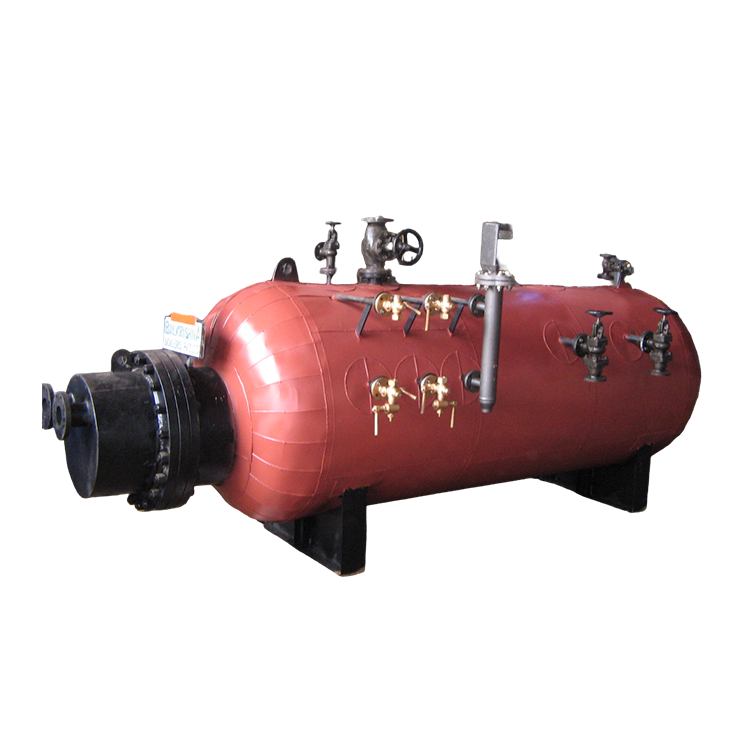

STEAMGEN
STEAMGEN

Caldaia a Vapore a Gas e Olio

  • Combustione a combustibile singolo
  • Integrazione flessibile
  • Sicura e affidabile
  • Zero inquinamento/nessun camino
  • Facile da utilizzare
  • Nessuna difficoltà per rimozione ceneri, pulizia e manutenzione relativa a bruciatore/combustore
  • Il circuito dell'olio termico dispone di sicurezze aggiuntive come pressostato, allarme di pressione e blocco per basso combustibile.
  • Sono forniti manometro e termometro
Richiedi Informazioni
STEAMGEN
Features

Caldaia a Vapore a Gas e Olio

La serie STEAMGEN è una caldaia compatta orizzontale a quattro passaggi ad alta efficienza, progettata per stabilimenti con una significativa capacità di olio termico e una contestuale esigenza di vapore di processo. A differenza delle caldaie tradizionali che richiedono un proprio bruciatore e fonte di combustibile, la STEAMGEN funziona sul principio dello scambio termico.

Utilizzando l'olio termico ad alta temperatura già in circolazione nel vostro stabilimento, la STEAMGEN trasferisce calore attraverso un fascio tubiero specializzato immerso in un bagno d'acqua. Ciò consente una generazione di vapore sicura, affidabile ed economicamente vantaggiosa senza la necessità di un sistema di combustione aggiuntivo.

Gamma Operativa

  • Capacità - da 0,5 TPH a 4,0 TPH
  • Combustibile - olio caldo dal riscaldatore a fluido diatermico
  • Pressione - da 10,54 Kg/cm² a 21 Kg/cm²
Richiedi Informazioni

Ingegneria Avanzata e Scambio Termico

La STEAMGEN è un'unità progettata e prodotta secondo gli standard IBR, garantendo il rispetto degli standard di sicurezza e prestazioni più rigorosi per il vapore ad alta pressione.

  • Scambio Termico a Quattro Passaggi: L'olio termico attraversa una disposizione tubiera a quattro passaggi, garantendo il massimo tempo di contatto ed efficienza termica.
  • Nessun Combustibile Aggiuntivo Richiesto: Sfruttando il vostro riscaldatore a fluido diatermico esistente, eliminate la necessità di un camino secondario, tubazioni del combustibile o manutenzione del bruciatore per la vostra domanda di vapore.
  • Qualità del Vapore Stabile: Il metodo di riscaldamento indiretto fornisce una fonte di calore molto stabile e costante, con conseguente vapore saturo di alta qualità e fluttuazioni di pressione minime.

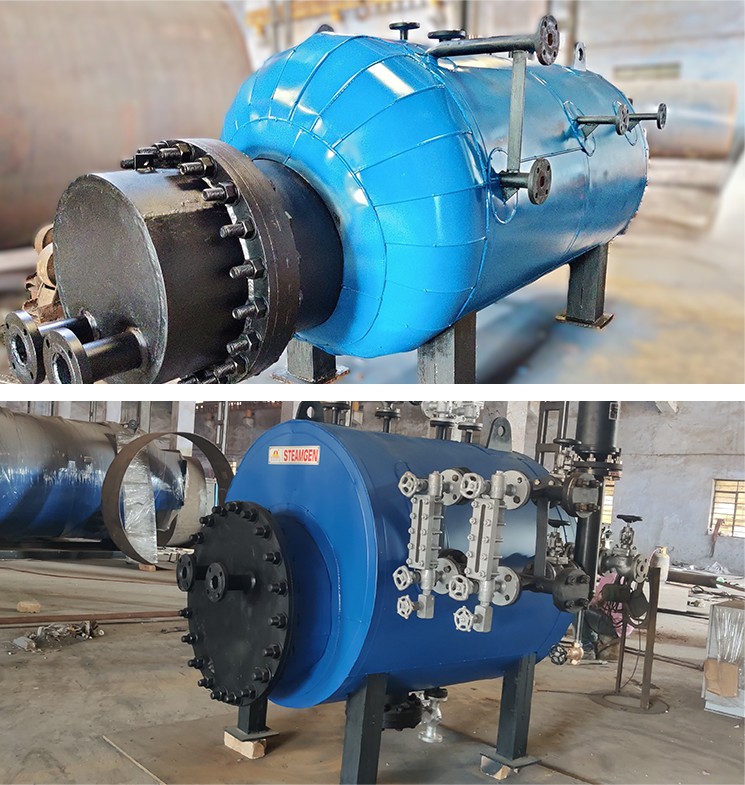

  • Robusto Design Shell and Tube: Costruito per la longevità, il corpo orizzontale contiene un fascio tubiero ad alta superficie ottimizzato per una rapida generazione di vapore.

Principali Applicazioni Industriali

La STEAMGEN è la soluzione ideale per impianti integrati in cui l'olio termico è il mezzo di riscaldamento primario:

  • Chimico e Petrolchimico: Per il riscaldamento di reattori e colonne di distillazione, con contemporanea necessità di vapore per lo spurgo o il riscaldamento ausiliario.
  • Lavorazione Tessile: Dove i riscaldatori a fluido diatermico alimentano ramifici o linee di essiccazione, e il vapore è richiesto per tintura o finissaggio.
  • Compensato e Laminati: Per la pressatura ad alta temperatura (tramite olio) e il condizionamento o trattamento a vapore.
  • Lavorazione Alimentare: Per frittura o cottura al forno su larga scala (tramite olio) e sterilizzazione/sanificazione (tramite vapore).
  • Farmaceutico: Per processi di riscaldamento multi-fase in cui è preferibile una generazione di vapore pulita e indiretta.

Specifiche Tecniche

Specifica Unità SG-05 SG-10 SG-15 SG-20 SG-30 SG-40
Generale
Produzione di Vapore Da & a 100°C Kg/hr 500 1000 1500 2000 3000 4000
Pressione di Esercizio Kg/CM² 10.54 10.54 10.54 10.54 10.54 10.54
Temperatura del Vapore °C 183 183 183 183 183 183
N. Passaggi per Olio Caldo No's 4 4 4 4 4 4
Uscita Vapore MM 25 50 80 80 100 100
HTA M² 7 14 21 28 42 56
Tipo di Combustibile: olio caldo dal riscaldatore a fluido diatermico
Efficienza della Caldaia
Su Olio Caldo % 98 +/-2 98 +/-2 98 +/-2 98 +/-2 98 +/-2 98 +/-2
Ingresso e Uscita Olio Caldo MM 2'' 3'' 4'' 4'' 5'' 6''
Ritenzione Olio in Serpentina Liter 26 53 80 106 159 212
Carico Elettrico
Pompa Acqua di Alimento H.P. 2.00 2.00 3.00 3.00 4.00 5.00
Carico Elettrico Totale H.P. 2.00 2.00 3.00 3.00 4.00 5.00
NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso.

Domande Frequenti (FAQ) sulla Caldaia a Vapore a Gas e Olio

Funziona come uno scambiatore di calore ad alta efficienza. L'olio termico ad alta temperatura proveniente dal vostro riscaldatore principale scorre attraverso i tubi interni della STEAMGEN. Questi tubi sono immersi nell'acqua; mentre l'olio passa, trasferisce il suo calore all'acqua, trasformandola in vapore.

Sì, a condizione che il vostro riscaldatore a fluido diatermico esistente abbia sufficiente capacità di riserva (Kcal/h) per soddisfare le esigenze di generazione del vapore dell'unità STEAMGEN. I nostri ingegneri possono aiutarvi a calcolare la portata e la temperatura dell'olio richieste.

Poiché non c'è combustione, non c'è accumulo di fuliggine, nessun bruciatore da manutenere e nessun camino da pulire. La manutenzione è in gran parte limitata alle ispezioni standard lato acqua e a garantire che l'olio termico rimanga pulito.

Since the STEAMGEN is an IBR-certified pressure vessel generating high-pressure steam, it must be operated according to local boiler regulations, which typically require a qualified attendant for units of this capacity.

Absolutely. The STEAMGEN is designed for high-pressure applications, with standard models reaching up to 21 Kg/cm², making it suitable for demanding industrial processes.
