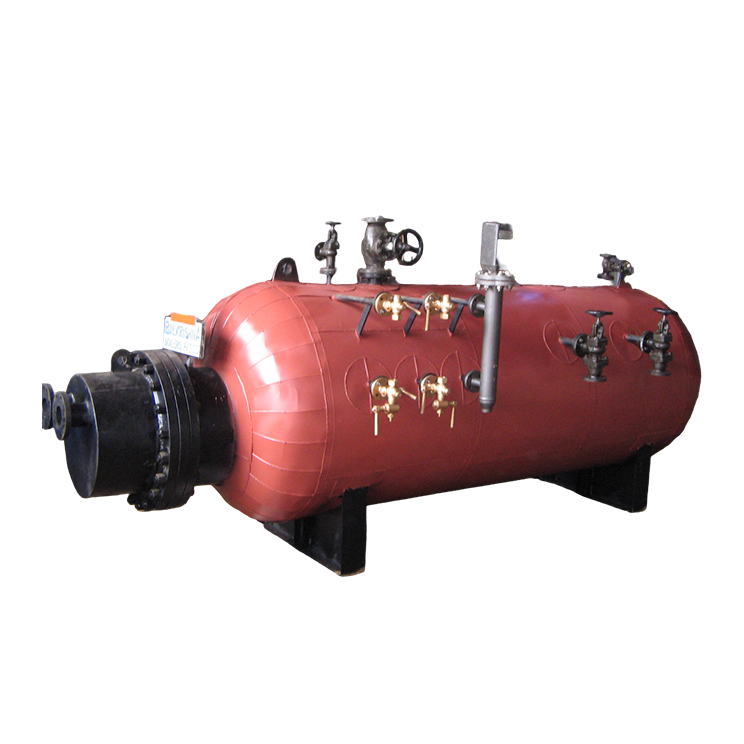

STEAMGEN
Caldera de Vapor a Gas y Aceite
La serie STEAMGEN es una caldera preensamblada horizontal de cuatro pasos y alta eficiencia, diseñada para instalaciones con una capacidad significativa de aceite térmico y un requisito concurrente de vapor de proceso. A diferencia de las calderas tradicionales que requieren su propio quemador y fuente de combustible, la STEAMGEN funciona según el principio de intercambio de calor.
Al utilizar el aceite térmico de alta temperatura que ya circula en su planta, la STEAMGEN transfiere calor a través de un haz de tubos especializado sumergido en un baño de agua. Esto permite una generación de vapor segura, fiable y rentable sin necesidad de un sistema de combustión adicional.
Rango de Funcionamiento
- Capacidad – de 0,5 a 4,0 TPH
- Combustible - aceite caliente del calentador de fluido térmico
- Presión - de 10,54 a 21 kg/cm²

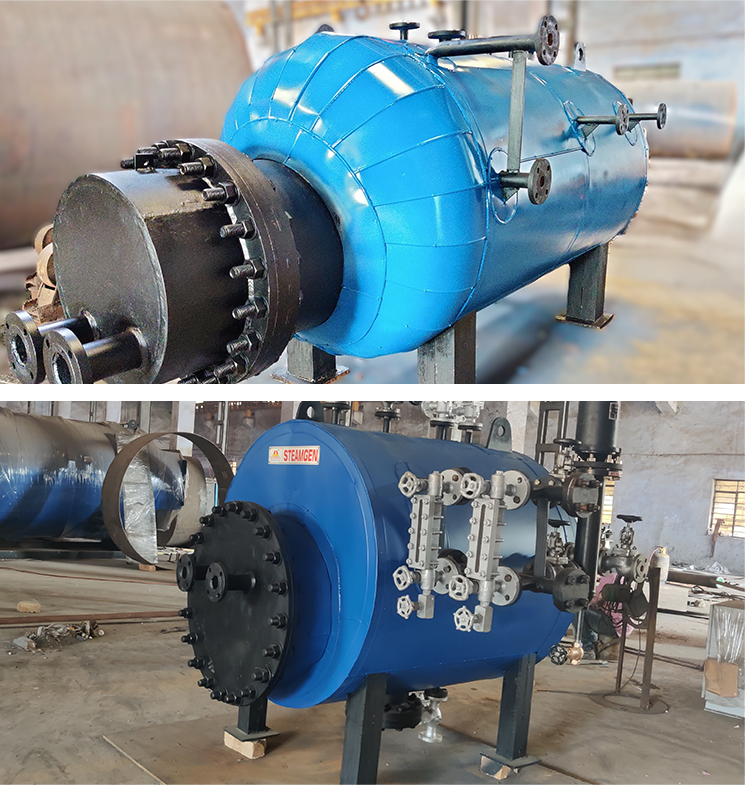

Ingeniería Avanzada e Intercambio de Calor
La STEAMGEN es una unidad diseñada y fabricada según IBR, garantizando que cumpla con los estándares de seguridad y rendimiento más rigurosos para el vapor de alta presión.
- Transferencia de Calor de Cuatro Pasos: El aceite térmico viaja a través de una disposición de tubos de cuatro pasos, garantizando el máximo tiempo de contacto y la eficiencia térmica.
- No se Requiere Combustible Adicional: Al aprovechar su calentador de fluido térmico existente, elimina la necesidad de una chimenea secundaria, tuberías de combustible o mantenimiento del quemador para su demanda de vapor.
- Calidad de Vapor Estable: El método de calentamiento indirecto proporciona una fuente de calor muy estable y constante, resultando en vapor saturado de alta calidad con fluctuaciones mínimas de presión.
- Diseño Robusto de Carcasa y Tubos: Construida para la longevidad, la carcasa horizontal contiene un haz de tubos de alta superficie optimizado para una generación rápida de vapor.
Principales Aplicaciones Industriales
La STEAMGEN es la solución ideal para plantas integradas donde el aceite térmico es el medio de calefacción principal:
- Química y Petroquímica: Para calentar reactores y columnas de destilación mientras se necesita simultáneamente vapor para purga o calefacción auxiliar.
- Procesamiento Textil: Donde los calentadores de fluido térmico operan rameadoras o rangos de secado, y se requiere vapor para teñido o acabado.
- Contrachapado y Laminados: Para prensado a alta temperatura (vía aceite) y acondicionamiento o tratamiento a base de vapor.
- Procesamiento de Alimentos: Para freír o hornear a gran escala (vía aceite) y esterilización/saneamiento (vía vapor).
- Farmacéutica: Para procesos de calefacción multietapa donde se prefiere una generación de vapor indirecta y limpia.
| Especificación | Unidad | SG-05 | SG-10 | SG-15 | SG-20 | SG-30 | SG-40 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| General | ||||||||||
| Producción de Vapor Desde y a 100°C | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | |||
| Presión de Trabajo | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Temperatura del Vapor | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| N.º de Pasos Para Aceite Caliente | No's | 4 | 4 | 4 | 4 | 4 | 4 | |||
| Salida de Vapor | MM | 25 | 50 | 80 | 80 | 100 | 100 | |||
| HTA | M² | 7 | 14 | 21 | 28 | 42 | 56 | |||
| Tipo de Combustible: aceite caliente del calentador de fluido térmico | ||||||||||
| Eficiencia de la Caldera | ||||||||||
| Con Aceite Caliente | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | |||
| Entrada y salida de aceite caliente | MM | 2'' | 3'' | 4'' | 4'' | 5'' | 6'' | |||
| Retención de aceite en el serpentín | Liter | 26 | 53 | 80 | 106 | 159 | 212 | |||
| Carga Eléctrica | ||||||||||
| Bomba de Agua de Alimentación | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| Carga Eléctrica Total | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | ||||||||||
Preguntas Frecuentes (FAQ) sobre la Caldera de Vapor a Gas y Aceite
Actúa como un intercambiador de calor de alta eficiencia. El aceite térmico de alta temperatura de su calentador principal fluye a través de los tubos internos de la STEAMGEN. Estos tubos están sumergidos en agua; a medida que el aceite pasa, transfiere su calor al agua, convirtiéndola en vapor.
Sí, siempre que su calentador de fluido térmico existente tenga suficiente capacidad de reserva (Kcal/hr) para satisfacer los requisitos de generación de vapor de la unidad STEAMGEN. Nuestros ingenieros pueden ayudarle a calcular el flujo y la temperatura de aceite requeridos.
Debido a que no hay combustión, no hay acumulación de hollín, ningún quemador que revisar ni ninguna chimenea que limpiar. El mantenimiento se limita en gran medida a inspecciones estándar del lado del agua y a garantizar que el aceite térmico permanezca limpio.
Since the STEAMGEN is an IBR-certified pressure vessel generating high-pressure steam, it must be operated according to local boiler regulations, which typically require a qualified attendant for units of this capacity.
Absolutely. The STEAMGEN is designed for high-pressure applications, with standard models reaching up to 21 Kg/cm², making it suitable for demanding industrial processes.
