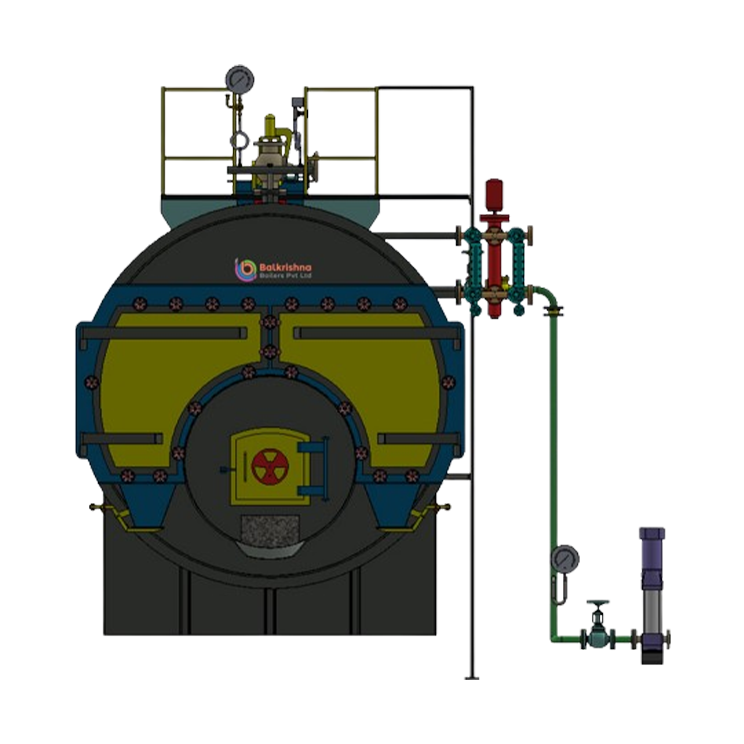

Horizontální třítahový parní kotel na tuhá paliva s plně mokrým zadním obratem
Parní kotel na dřevěné špalky a brikety z biomasy
STEAMAX je vysoce výkonný, horizontální žárotrubný parní kotel navržený pro maximální tepelnou účinnost a náročné průmyslové použití. Jako systém s plně mokrým zadním obratem je STEAMAX optimalizován pro spalování tuhých paliv, jako jsou dřevěné špalky a brikety z biomasy, a poskytuje udržitelné a nákladově efektivní řešení páry pro vysokokapacitní požadavky.
Provozní rozsah
- Kapacita – 0,5 t/h až 6,0 t/h
- Palivo – dřevěné špalky, brikety z biomasy
- Tlak – 10,54 kg/cm² až 17,50 kg/cm²
Pokročilé inženýrství plně mokrého zadního obratu
Na rozdíl od kotlů se „suchým obratem", které využívají zadní stěnu obloženou vyzdívkou, má STEAMAX konstrukci s plně mokrým zadním obratem. Zadní spalovací komora je zcela obklopena vodou, což přináší dvě klíčové výhody:
- Maximální absorpce tepla: Každý čtvereční palec zadní komory přispívá k výrobě páry, což výrazně zvyšuje celkovou tepelnou účinnost.
- Nižší údržba: Odstraněním těžké vyzdívané zadní stěny se systém vyhýbá běžným problémům s praskáním vyzdívky a obcházením tepla, čímž snižuje prostoje a náklady na opravy.

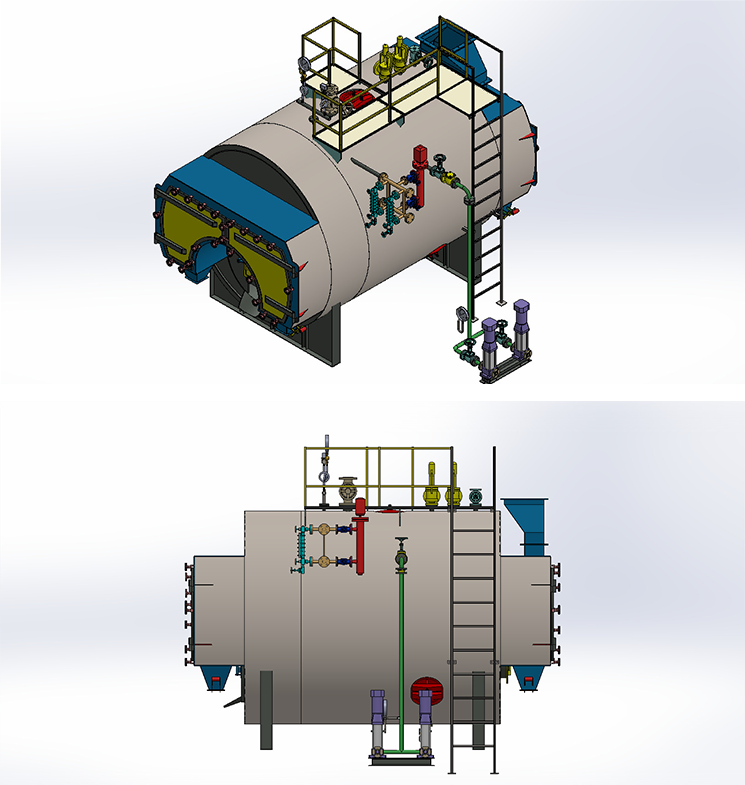

Robustní konstrukce a přístupnost
STEAMAX je postaven pro dlouhodobou spolehlivost a snadný servis:
- Třítahová žárotrubná konstrukce: Spaliny procházejí topeništěm a dvěma následujícími soustavami trubek, čímž zajišťují nejvyšší možné využití tepla před výstupem.
- Horizontální hladké topeniště: Velkoobjemové topeniště probíhá po celé délce kotle, čímž zajišťuje úplné spalování tuhých paliv a snižuje tepelné namáhání.
- Úplný přístup: Velké zadní dveře poskytují 100% přístup k topeništi a kouřovým trubkám, čímž je čištění a kontroly IBR rychlé a jednoduché.
Klíčové aplikace v odvětvích
STEAMAX je ideální pro odvětví s vysokou poptávkou, kde je tuhé palivo ekonomickou alternativou k oleji nebo plynu:
- Textilní a oděvní průmysl: Pro rozsáhlé barvení, konečnou úpravu a zpracování tkanin.
- Chemický a farmaceutický průmysl: Pro reaktory, sterilizaci a destilační procesy.
- Potravinářství a nápojový průmysl: Pro konzervování, pasterizaci mléka a rozsáhlé průmyslové vaření.
- Výroba překližky a laminátů: Pro vysokotlaké lisy a vytvrzování pryskyřic.
- Papírenský a obalový průmysl: Pro sušicí a vlnicí procesy.
| Specifikace | Jednotka | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | |||||||||||
| Výkon páry z a při 100 °C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Provozní tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Teplota páry | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| Počet tahů | No's | Tři | Tři | Tři | Tři | Tři | Tři | Tři | Tři | Tři | Tři |
| Počet topenišť | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Plocha roštu | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Výstup páry | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Plocha přenosu tepla | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Typ paliva: dřevěné špalky, brikety, lignit, uhlí | |||||||||||
| Účinnost kotle | |||||||||||
| Na dřevo | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| Na uhlí | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Spotřeba paliva | |||||||||||
| Dřevo (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Brikety (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Lignit (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Uhlí (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Elektrická zátěž | |||||||||||
| Napájecí čerpadlo vody | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| I.D. ventilátor bez BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| F.D. ventilátor | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Celková elektrická zátěž | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | |||||||||||
- Výhřevnost dřeva je 3500 kcal/kg.
- Výhřevnost briket je 4000 kcal/kg.
- Výhřevnost lignitu je 3000 kcal/kg.
- Výhřevnost uhlí je 4500 kcal/kg.
Často kladené otázky (FAQ) o parním kotli na dřevěné špalky a brikety z biomasy
U kotle s mokrým obratem, jako je STEAMAX, je zadní spalovací komora obklopena vodou. U kotle se suchým obratem je obložena šamotovými cihlami (vyzdívkou). Konstrukce s mokrým obratem jsou účinnější, protože zadní komoru využívají k ohřevu vody místo pouhého odrážení tepla, a vyžadují mnohem méně údržby.
Ano. Horizontální hladké topeniště je navrženo pro zpracování různých druhů tuhých paliv z biomasy. To vám dává flexibilitu přepínat mezi dřevěnými špalky a briketami podle tržní ceny a dostupnosti.
„Třítahová" konstrukce nutí horké plyny procházet kotlem třikrát. Tato delší dráha umožňuje vodě absorbovat mnohem více tepla z plynů, což vede k nižší teplotě v komíně a výrazně nižší spotřebě paliva.
Ano. Všechny jednotky STEAMAX jsou navrženy a vyrobeny přísně v souladu s indickými předpisy pro kotle (IBR), čímž zajišťují splnění nejvyšších bezpečnostních a kvalitativních norem požadovaných pro vysokotlaké průmyslové použití.
STEAMAX je navržen s ohledem na údržbu. Pouhým otevřením zadních dveří má obsluha plný přístup k trubkám. To umožňuje snadné mechanické čištění pro odstranění sazí a zajišťuje trvalý provoz kotle s maximální účinností.
