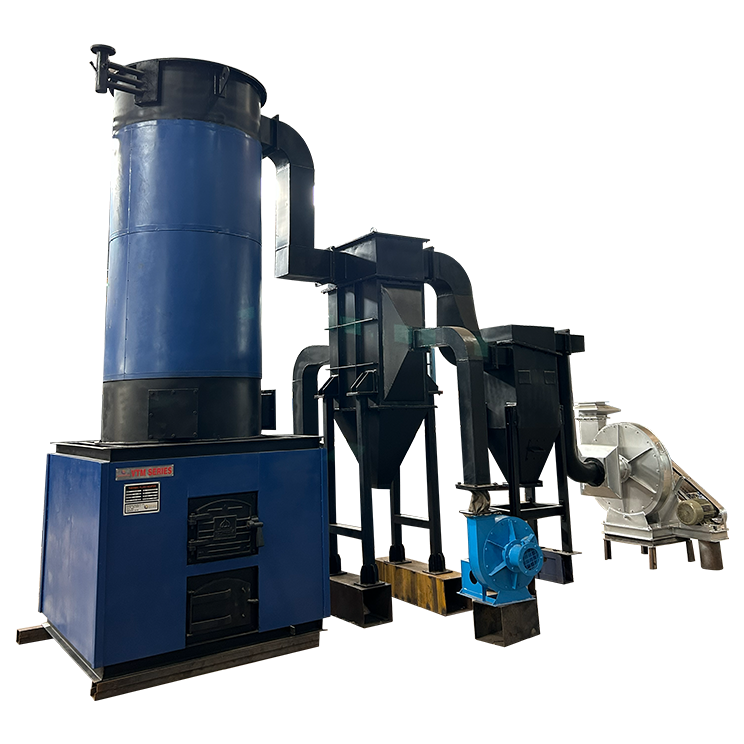

ŘADA VTM
Ohřívač termického oleje na tuhá paliva

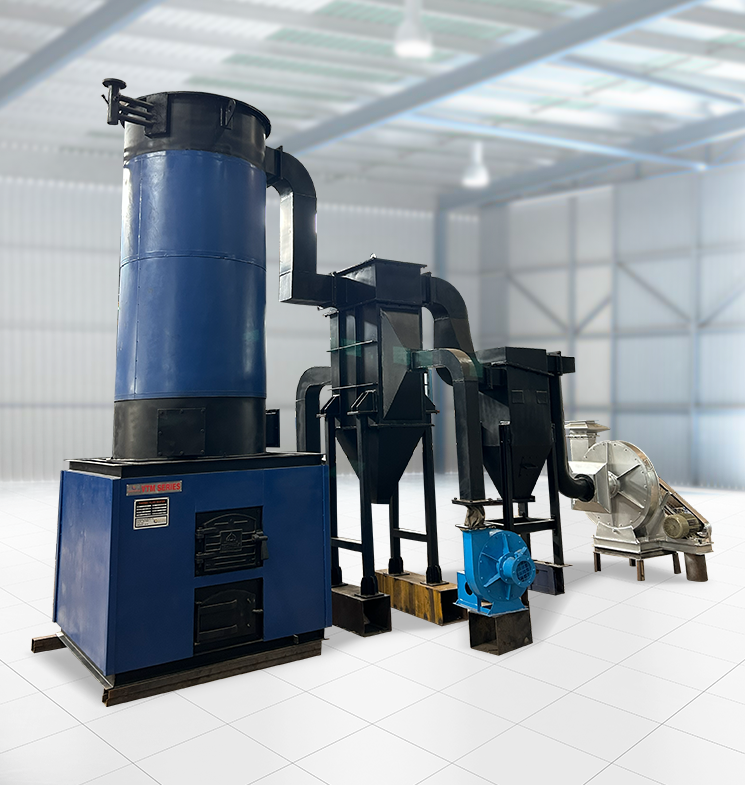

Řada VTM od společnosti Balkrishna Boilers je vysoce účinný, vertikální třítahový ohřívač termického oleje navržený tak, aby dodával vysoké procesní teploty při mimořádně nízkých provozních tlacích. Řada VTM, navržená speciálně pro průmyslovou univerzálnost, se osvědčuje při použití široké škály tuhých paliv, včetně uhlí, dřeva a různých zemědělských odpadních paliv.
Díky sofistikované třítahové sálavě-konvekční konstrukci zajišťuje řada VTM maximální absorpci tepla a tepelnou účinnost, čímž výrazně snižuje provozní náklady na palivo pro váš provoz.
Provozní rozsah
- Kapacita – 0,4 až 10,0 milionu kcal/h
- Palivo – tuhá paliva/zemědělská paliva
- Teplota – 300 °C
Robustní inženýrství a topeniště postavené na místě
Řada VTM se vyznačuje náročným spalovacím systémem přizpůsobeným pro přísné požadavky spalování tuhých paliv. Náš inženýrský tým dohlíží na kompletní instalaci, včetně:
- Pokročilého spalovacího systému: Zahrnuje precizně navržené zpracování paliva, přikládací zařízení a vysoce výkonný systém vzduchu/spalin (I.D. a F.D. ventilátory).
- Konstrukce topeniště na místě: Poskytujeme odborné vyzdívkářské práce na místě, včetně stavby vyzdívaných komor, základů a instalace vysoce odolných roštnic a přikládacích dveří.
- Environmentálního souladu: Každá jednotka je integrována s moderním zařízením pro regulaci znečištění, aby byl zajištěn čistý provoz a soulad s místními emisními normami.
Klíčové výhody
- Kompatibilita se zemědělským palivem: Výrazně snižte účty za palivo díky využití cenově výhodného zemědělského odpadu, jako jsou rýžové slupky, dřevěná štěpka a brikety.
- Třítahová účinnost: Vertikální konstrukce nutí spalovací plyny procházet třemi samostatnými tahy, čímž maximalizuje teplo přenesené do termického oleje.
- Vysoké teplo při nízkém tlaku: Dosáhněte procesních teplot až 300 °C při zachování atmosférického nebo téměř atmosférického tlaku, čímž zvýšíte celkovou bezpečnost provozu ve srovnání s parními systémy.
- Průmyslová odolnost: Postavena z vysoce kvalitních nosných konstrukcí a přístupových dveří pro dlouhodobé, nepřetržité průmyslové použití.
Odvětví, kterým sloužíme
Řada VTM je univerzálním topným řešením široce používaným v těchto odvětvích:
- Textilní průmysl: Pro vysokoteplotní barvení, tisk a rámovací stroje.
- Chemický a farmaceutický průmysl: Pro reaktory, destilační jednotky a specializované sušicí procesy.
- Výroba překližky a laminátů: Nezbytné pro vysokotlaké horké lisy a sušicí pece.
- Zpracování potravin: Používá se při rozsáhlém smažení, pražení a rafinaci jedlých olejů.
- Obalový a papírenský průmysl: Zajišťuje konzistentní teplo pro vlnicí a lakovací stroje.
| Specifikace | Jednotka | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | ||||||||||
| Maximální tepelný výkon | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximální provozní teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Nárůst teploty ohřívače termického oleje |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horkého oleje | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Topná plocha ohřívače | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Objemová kapacita oleje ohřívače | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Režim spalování | Ruční | |||||||||
| Typ paliva | Palivo | Dřevěné špalky, brikety, uhlí, | ||||||||
| Účinnost kotle | ||||||||||
| Na dřevěné špalky | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na brikety | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na uhlí | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Spotřeba paliva | ||||||||||
| Dřevěné špalky (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Brikety (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Uhlí (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Elektrická zátěž | ||||||||||
| Oběhové čerpadlo oleje | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| ID ventilátor bez BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD ventilátor s APH | H.P. | Neuvedeno | Neuvedeno | Neuvedeno | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Celková elektrická zátěž | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Celkové rozměry | ||||||||||
| Délka | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Šířka | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Výška | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | ||||||||||
- Výhřevnost dřevěných špalků je 3500 kcal/kg.
- Výhřevnost briket je 4000 kcal/kg.
- Výhřevnost uhlí je 4500 kcal/kg.
Často kladené otázky (FAQ) o ohřívači termického oleje na tuhá paliva
Hlavní výhodou jsou náklady na palivo. Díky použití tuhých paliv nebo zemědělského odpadu, jako je dřevěná štěpka a slupky, jsou náklady na kcal vyrobeného tepla výrazně nižší než u nafty nebo plynu, což vede k mnohem rychlejší návratnosti investice.
Ano. Ačkoli je tělo ohřívače vyrobeno v továrně, vyzdívaná spalovací komora a zdivo jsou postaveny na místě naším odborným týmem. To zajišťuje, že je topeniště dokonale integrováno se základy a konstrukcí vašeho provozu.
Ano. Integrujeme vysoce výkonné zařízení pro regulaci znečištění (jako víceúčelové cyklonové odlučovače prachu), aby emise spalin splňovaly environmentální předpisy, a to i při spalování tuhých paliv.
Ohřívač termického oleje dokáže dosáhnout 300 °C při velmi nízkém tlaku, zatímco parní kotel by pro dosažení stejné teploty vyžadoval nebezpečné a nákladné tlaky (přes 85 kg/cm²). Díky tomu je řada VTM bezpečnější a praktičtější volbou pro vysokoteplotní procesy.
Řada VTM je navržena pro snadnou údržbu. Zahrnujeme strategicky umístěné přístupové dveře pro čištění sazí a odstraňování popela a naše vysoce kvalitní roštnice jsou navrženy pro vysokou tepelnou odolnost a snadnou výměnu v případě potřeby.
