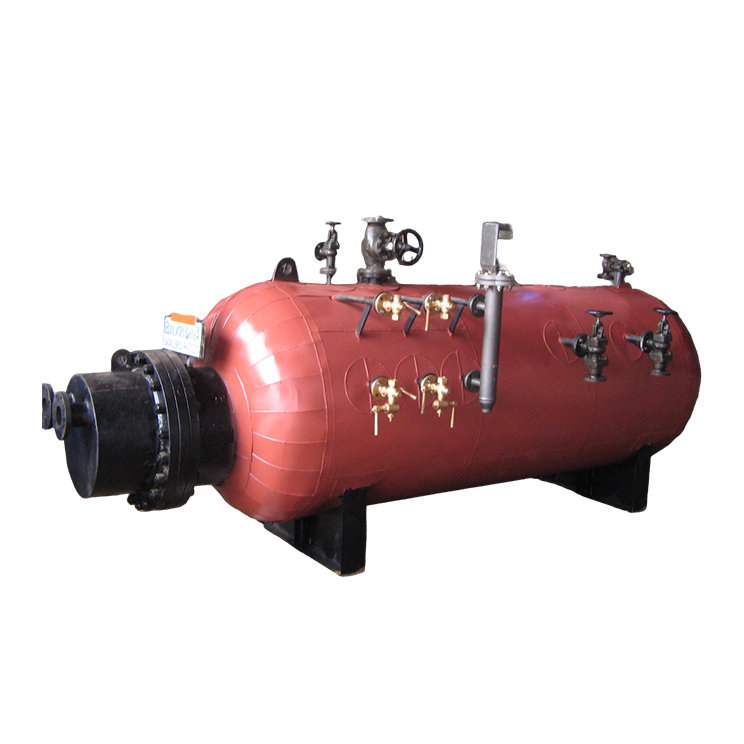

STEAMGEN
Caldeira a Vapor a Gás e Óleo
A série STEAMGEN é uma caldeira compacta horizontal de alta eficiência e quatro passes, projetada para instalações com capacidade significativa de óleo térmico e um requisito concorrente de vapor de processo. Diferentemente das caldeiras tradicionais que requerem seu próprio queimador e fonte de combustível, a STEAMGEN opera segundo o princípio da troca de calor.
Ao utilizar o óleo térmico de alta temperatura já circulando em sua planta, a STEAMGEN transfere calor através de um feixe de tubos especializado imerso em um banho de água. Isso permite geração de vapor segura, confiável e econômica sem a necessidade de um sistema de combustão adicional.
Faixa de Operação
- Capacidade – 0,5 TPH a 4,0 TPH
- Combustível – Óleo quente do aquecedor de fluido térmico
- Pressão – 10,54 kg/cm² a 21 kg/cm²
Engenharia Avançada e Troca de Calor
A STEAMGEN é uma unidade projetada e fabricada segundo o IBR, garantindo que atenda aos padrões mais rigorosos de segurança e desempenho para vapor de alta pressão.
- Transferência de Calor de Quatro Passes: O óleo térmico viaja através de um arranjo de tubos de quatro passes, garantindo máximo tempo de contato e eficiência térmica.
- Nenhum Combustível Adicional Necessário: Ao aproveitar seu aquecedor de fluido térmico existente, você elimina a necessidade de uma chaminé secundária, tubulação de combustível ou manutenção de queimador para sua demanda de vapor.
- Qualidade de Vapor Estável: O método de aquecimento indireto fornece uma fonte de calor muito estável e consistente, resultando em vapor saturado de alta qualidade com flutuações mínimas de pressão.

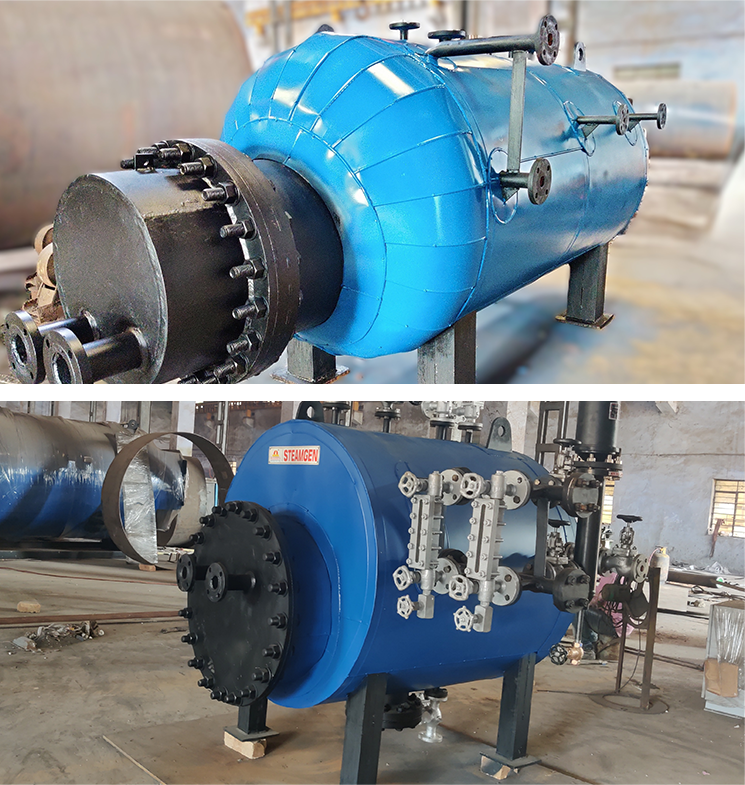

- Design Robusto de Casco e Tubo: Construída para longevidade, a carcaça horizontal contém um feixe de tubos de alta área de superfície otimizado para geração rápida de vapor.
Principais Aplicações Industriais
A STEAMGEN é a solução ideal para plantas integradas onde o óleo térmico é o meio de aquecimento primário:
- Química e Petroquímica: Para aquecer reatores e colunas de destilação enquanto simultaneamente precisa de vapor para purga ou aquecimento auxiliar.
- Processamento Têxtil: Onde aquecedores de fluido térmico operam rameuses ou faixas de secagem, e vapor é necessário para tingimento ou acabamento.
- Compensado e Laminados: Para prensagem em alta temperatura (via óleo) e condicionamento ou tratamento à base de vapor.
- Processamento de Alimentos: Para fritura ou panificação em grande escala (via óleo) e esterilização/saneamento (via vapor).
- Farmacêutica: Para processos de aquecimento em múltiplas etapas onde a geração de vapor limpa e indireta é preferida.
| Especificação | Unidade | SG-05 | SG-10 | SG-15 | SG-20 | SG-30 | SG-40 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Geral | ||||||||||
| Produção de Vapor de e a 100°C | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | |||
| Pressão de Trabalho | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Temperatura do Vapor | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| N.º de Passes Para Óleo Quente | No's | 4 | 4 | 4 | 4 | 4 | 4 | |||
| Saída de Vapor | MM | 25 | 50 | 80 | 80 | 100 | 100 | |||
| HTA | M² | 7 | 14 | 21 | 28 | 42 | 56 | |||
| Tipo de Combustível: Óleo Quente do aquecedor de fluido térmico | ||||||||||
| Eficiência da Caldeira | ||||||||||
| Com Óleo Quente | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | |||
| Entrada e Saída de óleo quente | MM | 2'' | 3'' | 4'' | 4'' | 5'' | 6'' | |||
| Retenção de óleo na Serpentina | Liter | 26 | 53 | 80 | 106 | 159 | 212 | |||
| Carga Elétrica | ||||||||||
| Bomba de Água de Alimentação | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| Carga Elétrica Total | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | ||||||||||
Perguntas Frequentes (FAQ) sobre Caldeira a Vapor a Gás e Óleo
Ela atua como um trocador de calor de alta eficiência. O óleo térmico de alta temperatura de seu aquecedor principal flui através dos tubos internos da STEAMGEN. Esses tubos estão submersos em água; à medida que o óleo passa, transfere seu calor para a água, transformando-a em vapor.
Sim, desde que seu aquecedor de fluido térmico existente tenha capacidade sobressalente suficiente (Kcal/h) para atender aos requisitos de geração de vapor da unidade STEAMGEN. Nossos engenheiros podem ajudá-lo a calcular o fluxo e a temperatura de óleo necessários.
Como não há combustão, não há acúmulo de fuligem, nenhum queimador para revisar e nenhuma chaminé para limpar. A manutenção é amplamente limitada a inspeções padrão do lado da água e garantir que o óleo térmico permaneça limpo.
Since the STEAMGEN is an IBR-certified pressure vessel generating high-pressure steam, it must be operated according to local boiler regulations, which typically require a qualified attendant for units of this capacity.
Absolutely. The STEAMGEN is designed for high-pressure applications, with standard models reaching up to 21 Kg/cm², making it suitable for demanding industrial processes.
