STEAMGEN
Gaz ve Yağ Yakıtlı Buhar Kazanı

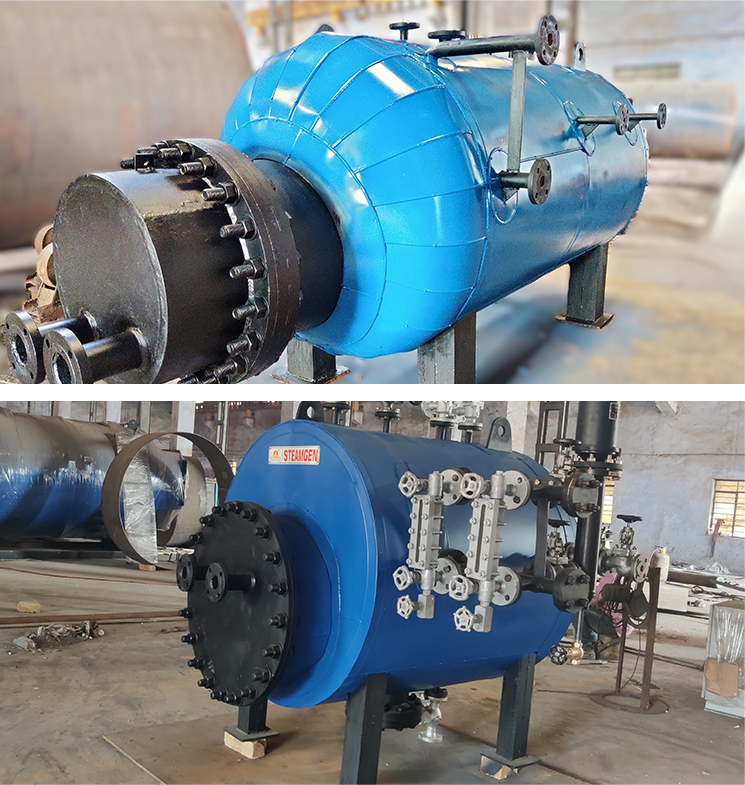

STEAMGEN serisi, önemli bir termal yağ kapasitesine ve eş zamanlı proses buharı gereksinimine sahip tesisler için tasarlanmış yüksek verimli, dört geçişli yatay paket kazandır. Kendi brülörü ve yakıt kaynağı gerektiren geleneksel kazanların aksine, STEAMGEN ısı değişimi prensibiyle çalışır.
Tesisinizde zaten dolaşan yüksek sıcaklıktaki termal yağı kullanan STEAMGEN, bir su banyosuna daldırılmış özel bir boru demeti aracılığıyla ısıyı aktarır. Bu, ek bir yanma sistemine gerek kalmadan güvenli, güvenilir ve uygun maliyetli buhar üretimi sağlar.
Çalışma Aralığı
- Kapasite – 0,5 TPH ila 4,0 TPH
- Yakıt- Termik akışkan ısıtıcısından sıcak yağ
- Basınç- 10,54 Kg/cm² ila 21 Kg/cm²
Gelişmiş Mühendislik ve Isı Değişimi
STEAMGEN, yüksek basınçlı buhar için en zorlu güvenlik ve performans standartlarını karşılamasını sağlayan IBR tasarımlı ve üretilmiş bir ünitedir.
- Dört Geçişli Isı Transferi: Termal yağ, dört geçişli bir boru düzeninden geçerek maksimum temas süresi ve termal verimlilik sağlar.
- Ek Yakıt Gerekmez: Mevcut termik akışkan ısıtıcınızdan yararlanarak, buhar talebiniz için ikincil bir baca, yakıt borusu veya brülör bakımına olan ihtiyacı ortadan kaldırırsınız.
- Kararlı Buhar Kalitesi: Dolaylı ısıtma yöntemi çok kararlı ve tutarlı bir ısı kaynağı sağlar; minimum basınç dalgalanmasıyla yüksek kaliteli doymuş buhar sağlar.
- Sağlam Kabuk ve Boru Tasarımı: Uzun ömür için üretilen yatay kabuk, hızlı buhar üretimi için optimize edilmiş yüksek yüzey alanlı bir boru demeti içerir.
Temel Sektör Uygulamaları
STEAMGEN, termal yağın birincil ısıtma ortamı olduğu entegre tesisler için ideal çözümdür:
- Kimya ve Petrokimya: Reaktörleri ve damıtma kolonlarını ısıtırken aynı zamanda temizleme veya yardımcı ısıtma için buhara ihtiyaç duyulduğunda.
- Tekstil İşleme: Termik akışkan ısıtıcılarının gergi makinelerini veya kurutma hatlarını çalıştırdığı ve boyama veya apre için buharın gerektiği yerlerde.
- Kontrplak ve Laminat: Yüksek sıcaklıkta presleme (yağ ile) ve buhar bazlı kondisyonlama veya işleme için.
- Gıda İşleme: Kızartma veya büyük ölçekli fırıncılık (yağ ile) ve sterilizasyon/sanitasyon (buhar ile) için.
- İlaç Sanayi: Temiz, dolaylı buhar üretiminin tercih edildiği çok aşamalı ısıtma süreçleri için.
| Özellik | Birim | SG-05 | SG-10 | SG-15 | SG-20 | SG-30 | SG-40 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Genel | ||||||||||
| 100°C'den ve 100°C'de Buhar Çıkışı | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | |||
| Çalışma Basıncı | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Buhar Sıcaklığı | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Sıcak Yağ İçin Geçiş Sayısı | No's | 4 | 4 | 4 | 4 | 4 | 4 | |||
| Buhar Çıkışı | MM | 25 | 50 | 80 | 80 | 100 | 100 | |||
| HTA | M² | 7 | 14 | 21 | 28 | 42 | 56 | |||
| Yakıt Türü: Termik akışkan ısıtıcısından Sıcak Yağ | ||||||||||
| Kazan Verimliliği | ||||||||||
| Sıcak Yağda | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | |||
| Sıcak yağ girişi ve çıkışı | MM | 2'' | 3'' | 4'' | 4'' | 5'' | 6'' | |||
| Bobinde Yağ Tutma | Liter | 26 | 53 | 80 | 106 | 159 | 212 | |||
| Elektrik Yükü | ||||||||||
| Besleme Suyu Pompası | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| Toplam Elektrik Yükü | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| NOT: Ürünlerimizi sürekli iyileştirme çabalarımız kapsamında, yukarıdaki özellikleri önceden haber vermeksizin değiştirme veya değiştirme hakkımızı saklı tutuyoruz. | ||||||||||
Gaz ve Yağ Yakıtlı Buhar Kazanı Hakkında Sıkça Sorulan Sorular (SSS)
Yüksek verimli bir ısı eşanjörü gibi davranır. Ana ısıtıcınızdan gelen yüksek sıcaklıktaki termal yağ, STEAMGEN'in iç borularından akar. Bu borular suya daldırılmıştır; yağ geçerken ısısını suya aktararak onu buhara dönüştürür.
Evet, mevcut termik akışkan ısıtıcınızın STEAMGEN ünitesinin buhar üretim gereksinimlerini karşılayacak yeterli yedek kapasiteye (Kcal/saat) sahip olması koşuluyla. Mühendislerimiz gerekli yağ akışını ve sıcaklığını hesaplamanıza yardımcı olabilir.
Yanma olmadığından, is birikimi, servis edilecek bir brülör veya temizlenecek bir baca yoktur. Bakım büyük ölçüde standart su tarafı denetimleri ve termal yağın temiz kalmasını sağlamakla sınırlıdır.
Since the STEAMGEN is an IBR-certified pressure vessel generating high-pressure steam, it must be operated according to local boiler regulations, which typically require a qualified attendant for units of this capacity.
Absolutely. The STEAMGEN is designed for high-pressure applications, with standard models reaching up to 21 Kg/cm², making it suitable for demanding industrial processes.
