ŘADA VFF

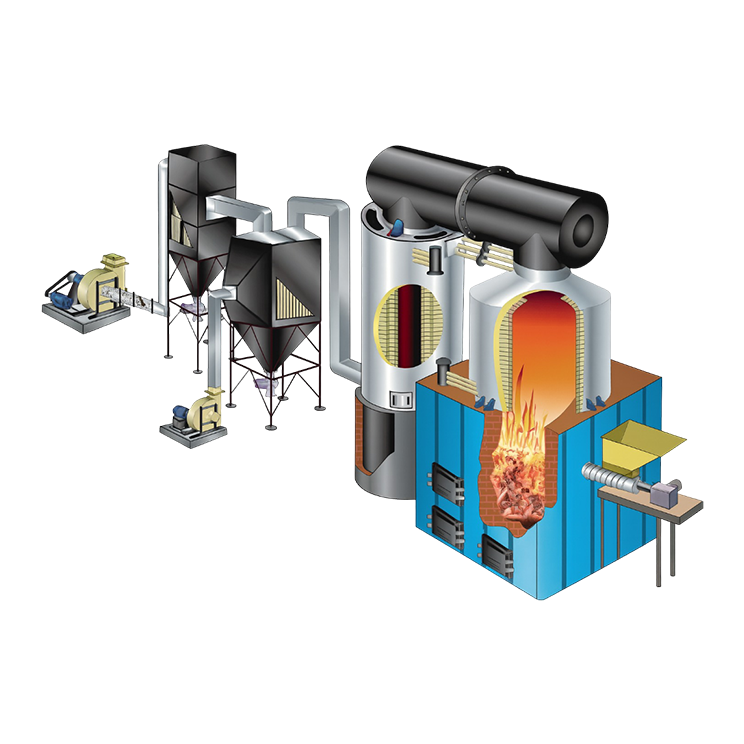

Vertikální čtyřtahový ohřívač termického oleje s FBC
Řada VFF představuje vrchol vysokokapacitního tepelného ohřevu s využitím technologie fluidního spalování (FBC). Tento vertikální čtyřtahový systém je navržen speciálně pro maximální tepelnou účinnost při spalování široké škály levných, volně tekoucích tuhých paliv, včetně zemědělského odpadu a práškového uhlí.
Díky spojení čtyřtahové konstrukce sálavě-konvekčního přenosu tepla s pokročilou technologií FBC umožňuje řada VFF vysoké procesní teploty při pozoruhodně nízkých provozních tlacích, čímž zajišťuje jak bezpečnost, tak výrazné úspory nákladů na palivo.
Provozní rozsah
- Kapacita – 0,4 až 10,0 milionu kcal/h
- Palivo – práškové uhlí, rýžové slupky, piliny, petrolejný koks
- Teplota – 300 °C
Pokročilé fluidní spalování (FBC)
Řada VFF je navržena pro univerzální zpracování paliva. Spalovací systém se vyznačuje:
- Automatizovaným podáváním paliva: Vysoce účinné šnekové podavače pro konzistentní dodávku paliva.
- Přesným řízením vzduchu: Integrované I.D. (indukovaný tah) a F.D. (nucený tah) ventilátory spolupracují se specializovanou vzduchovou komorou a tryskami, aby udržely fluidní vrstvu paliva pro úplné spalování.
- Konstrukcí topeniště na místě: Vyzdívaná komora je precizně postavena na místě, aby byla zajištěna optimální izolace a udržení tepla.
Klíčové vlastnosti a výhody
- Čtyřtahová konstrukce: Tato jedinečná konfigurace maximalizuje dobu kontaktu mezi spalinami a topnými spirálami, což vede k lepšímu zpětnému získávání tepla ve srovnání se standardními třítahovými systémy.
- Víceplivová flexibilita: Navržen pro spalování cenově výhodných „volně tekoucích" paliv, jako jsou rýžové slupky, piliny, práškové uhlí a petrolejný koks.
- Ekologický provoz: Vybaven pokročilým zařízením pro regulaci znečištění, aby splňoval přísné environmentální normy.
- Nízký tlak, vysoké teplo: Dosáhněte teplot až 300 °C při téměř atmosférickém tlaku, čímž snížíte rizika spojená s vysokotlakými parními systémy.
Odvětví, kterým sloužíme
Řada VFF je preferovanou volbou pro rozsáhlé průmyslové aplikace vyžadující konzistentní vysokoteplotní teplo:
- Textilní průmysl: Pro zpracování tkanin, barvení a rámovací operace.
- Chemický a farmaceutický průmysl: Pro reaktory, destilaci a vysokoteplotní zpracování.
- Výroba překližky a laminátů: Pro lisování a vytvrzování pryskyřic.
- Zpracování potravin: Pro rozsáhlé sušení, pražení a rafinaci jedlých olejů.
- Gumárenský a plastikářský průmysl: Pro vulkanizační a extruzní procesy.
| Specifikace | Jednotka | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | ||||||||||
| Maximální tepelný výkon | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maximální provozní teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Nárůst teploty ohřívače termického oleje | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horkého oleje | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Topná plocha ohřívače | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Objemová kapacita oleje ohřívače | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Režim spalování | Automatický vrhací šnekový podavač | |||||||||
| Typ paliva | Palivo | Drcené brikety, rýžové slupky, uhlí, | ||||||||
| Účinnost kotle | ||||||||||
| Na drcené brikety | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na rýžové slupky | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na uhlí | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Spotřeba paliva | ||||||||||
| Drcené brikety (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Rýžové slupky (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Uhlí (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrická zátěž | ||||||||||
| Oběhové čerpadlo oleje | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID ventilátor bez BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD ventilátor s APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD ventilátor s motorem | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Šnekový podavač | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Celková elektrická zátěž | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | ||||||||||
- Výhřevnost drcených briket je 4000 kcal/kg.
- Výhřevnost rýžových slupek je 3000 kcal/kg.
- Výhřevnost uhlí je 4500 kcal/kg.
Často kladené otázky (FAQ) o vertikálním čtyřtahovém ohřívači termického oleje s FBC
Čtyřtahová konstrukce nutí horké plyny projít ohřívačem o jeden tah navíc, než opustí systém. To umožňuje termickému oleji absorbovat více tepla, což vede k nižším teplotám spalin a výrazně vyšší celkové účinnosti paliva.
Technologie FBC udržuje částice paliva v suspenzi v horké vrstvě písku nebo popela pomocí vysokotlakého vzduchu. To zajišťuje 100% spalování nekvalitních paliv, jako jsou rýžové slupky nebo piliny, která by jinak bylo obtížné účinně spálit ve standardním roštovém topeništi.
Ano. Pro zpracování popílku a emisí z tuhých paliv, jako je uhlí nebo slupky, je řada VFF dodávána s integrovaným vysoce účinným zařízením pro regulaci znečištění (jako cyklony nebo tkaninové filtry), aby váš provoz splňoval environmentální předpisy.
Rozhodně. Můžeme kalibrovat šnekové podavače, vzduchové trysky a objem topeniště, abychom optimalizovali výkon na základě konkrétního typu zemědělského odpadu nebo uhlí dostupného ve vašem regionu.

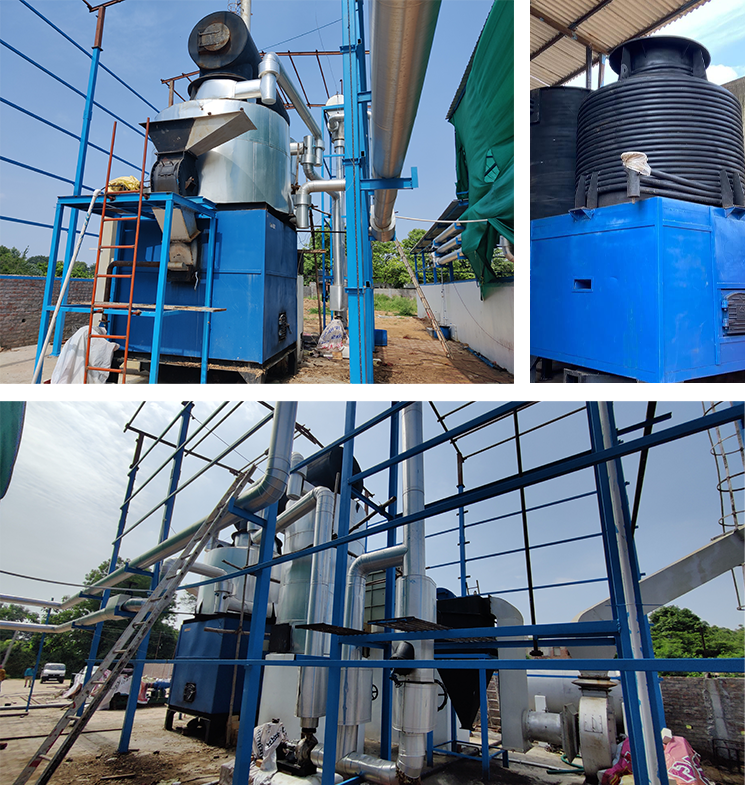

Ačkoli jsou tlakové díly a konstrukce vyrobeny v naší továrně, vyzdívkářské práce a montáž topeniště probíhají na místě. To zajišťuje, že je topeniště dokonale integrováno se základy a nosnou konstrukcí pro maximální odolnost.
