Caldera de Vapor Horizontal de Tres Pasos Totalmente de Respaldo Húmedo de Combustible Sólido
Caldera de Vapor de Leña y Briquetas de Biomasa
La STEAMAX es una caldera de vapor pirotubular horizontal de alto rendimiento, diseñada para la máxima eficiencia térmica y un uso industrial robusto. Diseñada como un sistema totalmente de respaldo húmedo, la STEAMAX está optimizada para quemar combustibles sólidos como leña y briquetas de biomasa, proporcionando una solución de vapor sostenible y económica para requisitos de alta capacidad.
Rango de Funcionamiento
- Capacidad – de 0,5 TPH a 6,0 TPH
- Combustible - leña, briquetas de biomasa
- Presión - de 10,54 kg/cm² a 17,50 kg/cm²
Ingeniería Avanzada de Respaldo Totalmente Húmedo
A diferencia de las calderas de "respaldo seco" que utilizan una pared trasera revestida refractaria, la STEAMAX presenta un diseño totalmente de respaldo húmedo. La cámara de combustión trasera está completamente rodeada de agua, lo que ofrece dos beneficios críticos:
- Máxima Absorción de Calor: Cada centímetro cuadrado de la cámara trasera contribuye a la generación de vapor, aumentando significativamente la eficiencia térmica general.
- Menor Mantenimiento: Al eliminar la pesada pared trasera refractaria, el sistema evita los problemas comunes de agrietamiento refractario y derivación de calor, reduciendo el tiempo de inactividad y los costos de reparación.

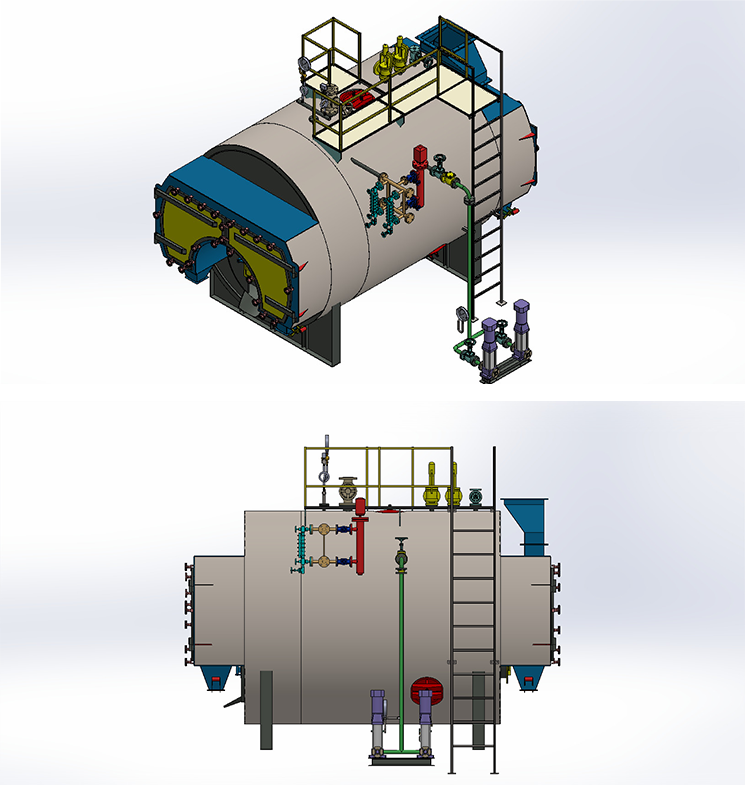

Construcción Robusta y Accesibilidad
La STEAMAX está construida para fiabilidad a largo plazo y facilidad de servicio:
- Diseño Pirotubular de Tres Pasos: Los gases de combustión viajan a través del horno y dos conjuntos posteriores de tubos, garantizando la máxima extracción de calor posible antes de salir.
- Horno Plano Horizontal: El horno de gran volumen recorre toda la longitud de la caldera, garantizando la combustión completa de los combustibles sólidos y reduciendo el estrés térmico.
- Acceso Total: La gran puerta trasera proporciona acceso del 100% al horno y a los tubos de humos, facilitando la limpieza y las inspecciones IBR de forma rápida y sencilla.
Principales Aplicaciones Industriales
La STEAMAX es ideal para industrias de alta demanda donde el combustible sólido es una alternativa económica al aceite o el gas:
- Textil y Confección: Para teñido, acabado y procesamiento de telas a gran escala.
- Química y Farmacéutica: Para reactores, esterilización y procesos de destilación.
- Alimentos y Bebidas: Para enlatado, pasteurización de leche y cocción industrial a gran escala.
- Contrachapado y Laminados: Para prensas de alta presión y curado de resinas.
- Papel y Embalaje: Para procesos de secado y ondulación.
| Especificación | Unidad | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| General | |||||||||||
| Producción de Vapor Desde y a 100°C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Presión de Trabajo | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Temperatura del Vapor | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| N.º de Pasos | No's | Tres | Tres | Tres | Tres | Tres | Tres | Tres | Tres | Tres | Tres |
| N.º de Horno | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Área de la Parrilla | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Salida de Vapor | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Área de Transferencia de Calor | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Tipo de Combustible: leña, briquetas, lignito, carbón | |||||||||||
| Eficiencia de la Caldera | |||||||||||
| Con leña | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| Con Carbón | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo de Combustible | |||||||||||
| Leña (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Briquetas (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Lignito (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Carbón (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Carga Eléctrica | |||||||||||
| Bomba de Agua de Alimentación | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| Ventilador ID sin BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilador FD | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Carga Eléctrica Total | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | |||||||||||
- El PCS de la madera es de 3500 Kcal/kg.
- El PCS de la briqueta es de 4000 Kcal/kg.
- El PCS del lignito es de 3000 Kcal/kg.
- El PCS del carbón es de 4500 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre la Caldera de Vapor de Leña y Briquetas de Biomasa
En una caldera de respaldo húmedo como la STEAMAX, la cámara de combustión trasera está rodeada de agua. En una caldera de respaldo seco, está revestida con ladrillos refractarios. Los diseños de respaldo húmedo son más eficientes porque utilizan la cámara trasera para calentar el agua en lugar de simplemente reflejar el calor, y requieren mucho menos mantenimiento.
Sí. El horno plano horizontal está diseñado para manejar varios tipos de combustibles sólidos de biomasa. Esto le da la flexibilidad de cambiar entre leña y briquetas según el precio y la disponibilidad del mercado.
El diseño de "tres pasos" obliga a los gases calientes a viajar a través de la caldera tres veces. Este camino más largo permite que el agua absorba mucho más calor de los gases, resultando en una menor temperatura de la chimenea y un consumo de combustible significativamente menor.
Sí. Todas las unidades STEAMAX están diseñadas y fabricadas estrictamente de acuerdo con el Reglamento Indio de Calderas (IBR), garantizando que cumplan con los más altos estándares de seguridad y calidad requeridos para el uso industrial de alta presión.
La STEAMAX está diseñada pensando en el mantenimiento. Simplemente abriendo la puerta trasera, los operadores tienen acceso completo a los tubos. Esto permite una fácil limpieza mecánica para eliminar el hollín, garantizando que la caldera opere constantemente con la máxima eficiencia.
