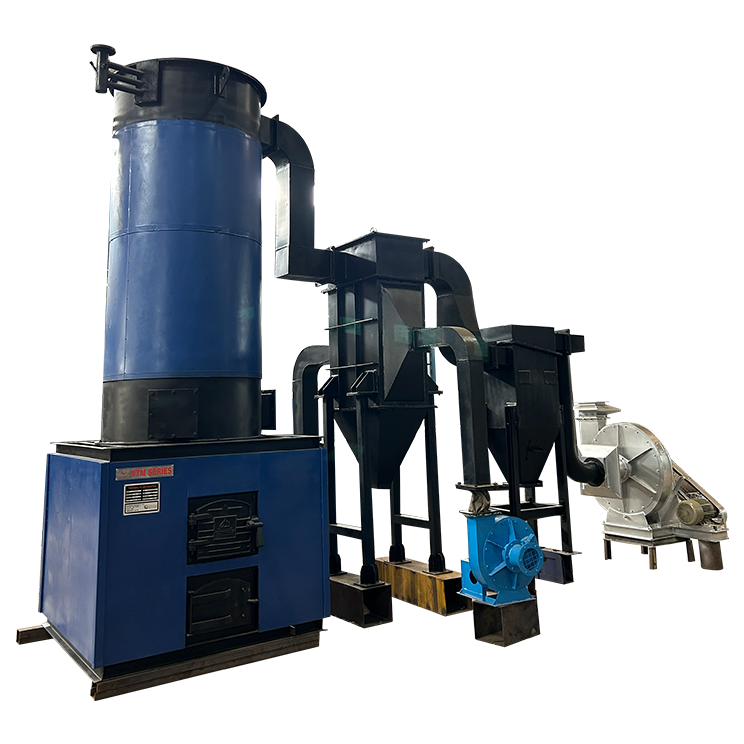

SERIE VTM
Calentador de Fluido Térmico de Combustible Sólido
La Serie VTM de Balkrishna Boilers es un calentador de fluido térmico vertical de tres pasos y alta eficiencia, diseñado para entregar altas temperaturas de proceso a presiones de funcionamiento excepcionalmente bajas. Diseñada específicamente para la versatilidad industrial, la Serie VTM funciona bien con una amplia gama de combustibles sólidos, incluyendo carbón, madera y varios combustibles de residuos agrícolas.
Al utilizar un sofisticado diseño radiante-convectivo de tres pasos, la Serie VTM garantiza la máxima absorción de calor y eficiencia térmica, reduciendo significativamente los costos operativos de combustible para su instalación.
Rango de Funcionamiento
- Capacidad – de 0,4 a 10,0 millones de Kcal/hr
- Combustible - combustibles sólidos/agrocombustibles
- Temperatura - 300°C
Ingeniería Robusta y Horno Construido en Sitio
La Serie VTM cuenta con un sistema de combustión de servicio pesado adaptado para las exigentes demandas de la combustión de combustible sólido. Nuestro equipo de ingeniería supervisa la configuración completa, incluyendo:
- Sistema de Combustión Avanzado: Incluye manejo de combustible diseñado con precisión, equipo de alimentación y un sistema de aire/gas de combustión de alto rendimiento (ventiladores I.D. y F.D.).
- Construcción de Horno en Sitio: Proporcionamos trabajo refractario experto en sitio, incluyendo la construcción de cámaras refractarias, cimentación y la instalación de barras de parrilla de alta durabilidad y puertas de combustión.
- Cumplimiento Ambiental: Cada unidad está integrada con equipos modernos de control de la contaminación para garantizar operaciones limpias y adherencia a los estándares locales de emisión.

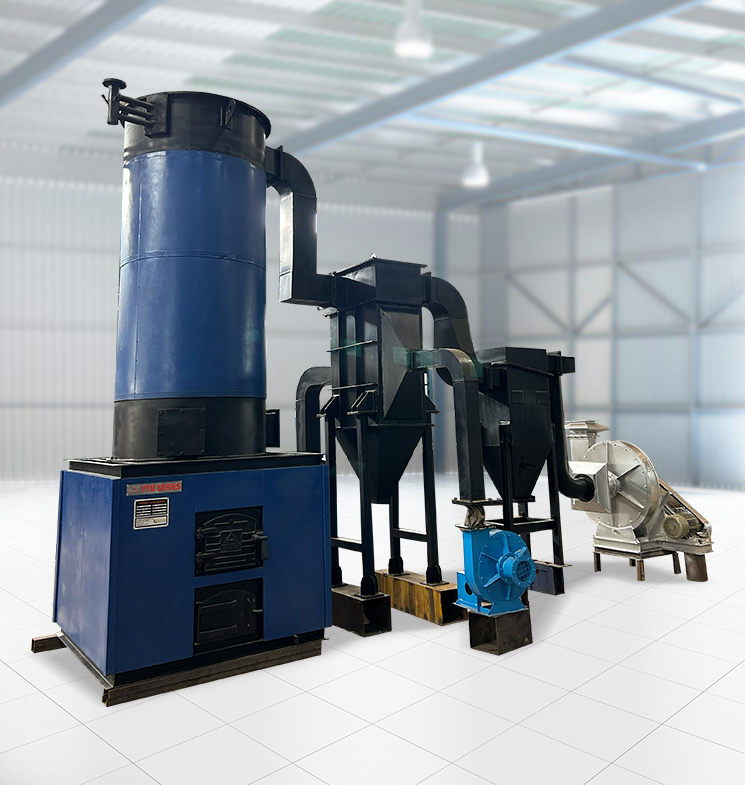

Principales Ventajas
- Compatibilidad con Agrocombustibles: Reduzca significativamente sus facturas de combustible utilizando residuos agrícolas rentables como cáscara de arroz, astillas de madera y briquetas.
- Eficiencia de Tres Pasos: El diseño vertical obliga a los gases de combustión a pasar por tres pasos distintos, maximizando el calor transferido al aceite térmico.
- Alto Calor a Baja Presión: Alcance temperaturas de proceso de hasta 300°C mientras mantiene presión atmosférica o casi atmosférica, mejorando la seguridad general de la planta en comparación con los sistemas de vapor.
- Durabilidad Industrial: Construida con estructuras de soporte de alta calidad y puertas de acceso para uso industrial a largo plazo, las 24 horas.
Industrias que Atendemos
La Serie VTM es una solución de calefacción versátil ampliamente utilizada en estos sectores:
- Textiles: Para teñido de alta temperatura, impresión y máquinas rameadoras.
- Química y Farmacéutica: Para reactores, unidades de destilación y procesos de secado especializados.
- Contrachapado y Laminados: Esencial para prensas calientes de alta presión y hornos de secado.
- Procesamiento de Alimentos: Utilizada en fritura a gran escala, tostado y refinación de aceites comestibles.
- Embalaje y Papel: Proporcionando calor constante para máquinas de ondulación y recubrimiento.
| Especificación | Unidad | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| General | ||||||||||
| Producción máxima de calor | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura máxima de funcionamiento | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Elevación de temperatura del calentador de fluido térmico |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/salida de aceite caliente | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Área de superficie de calefacción del calentador | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Capacidad de retención de aceite del calentador | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Modo de Combustión | Manual | |||||||||
| Tipo de Combustible | Combustible | Leña, Briqueta, Carbón | ||||||||
| Eficiencia de la Caldera | ||||||||||
| Con Leña | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Con Briqueta | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Con Carbón | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo de Combustible | ||||||||||
| Leña (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Briqueta (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Carbón (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Carga Eléctrica | ||||||||||
| Bomba de Circulación de Aceite | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador ID sin BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilador FD con APH | H.P. | N.D. | N.D. | N.D. | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Carga Eléctrica Total | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Dimensiones Generales | ||||||||||
| Longitud | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Anchura | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Altura | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | ||||||||||
- El PCS de la leña es de 3500 Kcal/kg.
- El PCS de la briqueta es de 4000 Kcal/kg.
- El PCS del carbón es de 4500 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre el Calentador de Fluido Térmico de Combustible Sólido
La principal ventaja es el costo del combustible. Al usar combustibles sólidos o residuos agrícolas como astillas de madera y cáscaras, el costo por Kcal de calor generado es significativamente menor que el del diésel o el gas, llevando a un retorno de inversión mucho más rápido.
Sí. Aunque el cuerpo del calentador se fabrica en fábrica, la cámara de combustión revestida refractaria y la obra de ladrillo se construyen en sitio por nuestro equipo experto. Esto garantiza que el horno esté perfectamente integrado con la cimentación y la estructura de su planta.
Sí. Integramos equipos de control de la contaminación de alto rendimiento (como colectores de polvo multiciclón) para garantizar que las emisiones de gases de combustión cumplan con las regulaciones ambientales, incluso al quemar combustibles sólidos.
Un calentador de fluido térmico puede alcanzar 300°C a muy baja presión, mientras que una caldera de vapor requeriría presiones peligrosas y costosas (más de 85 kg/cm²) para alcanzar la misma temperatura. Esto hace de la Serie VTM una opción más segura y práctica para procesos de alto calor.
La Serie VTM está diseñada para un fácil mantenimiento. Incluimos puertas de acceso estratégicamente colocadas para la limpieza de hollín y la eliminación de cenizas, y nuestras barras de parrilla de alta calidad están diseñadas para una alta resistencia térmica y un fácil reemplazo si es necesario.
