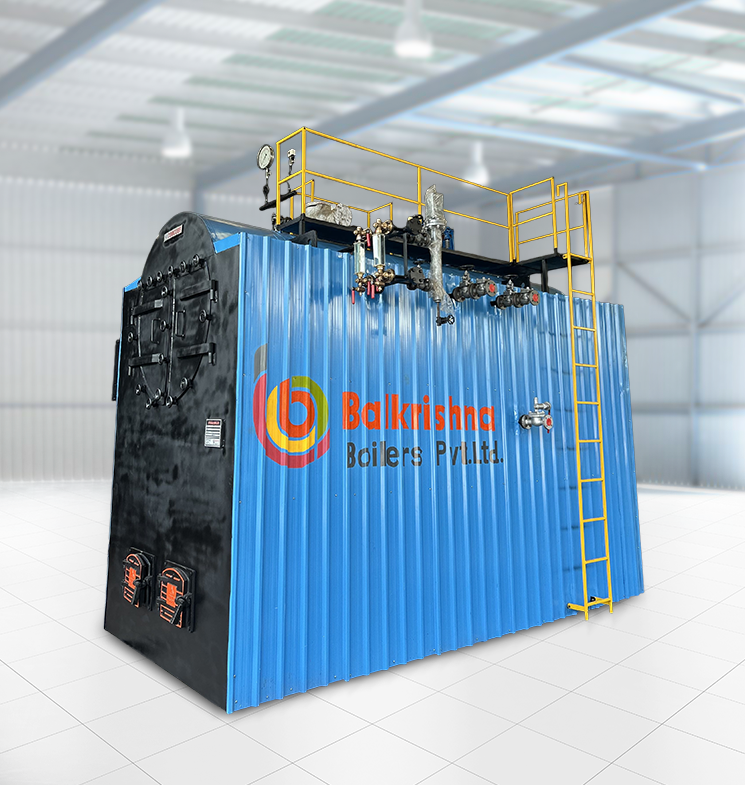

COMCUBE
Caldeira a Vapor a Biomassa
A COMBCUBE é uma caldeira a vapor multicombustível revolucionária, projetada para fornecer o equilíbrio definitivo entre eficiência e conveniência. Por anos, usuários industriais tiveram que escolher entre a resposta rápida de carga de uma Caldeira de Fornalha Integrada e a alta flexibilidade de combustível de uma Caldeira Híbrida Convencional.
A COMBCUBE elimina esse compromisso. É um design híbrido altamente compacto, "o melhor dos dois mundos", que oferece a eficiência de um sistema híbrido com a facilidade "Plug-and-Play" de uma unidade compacta.
Faixa de Operação
- Capacidade – 0,5 TPH a 6 TPH
- Combustível – Lenha, Briquete, Linhito e Carvão
- Pressão – 10,54 kg/cm² a 21 kg/cm²
Engenharia Híbrida para Máximo Desempenho
A COMBCUBE é projetada para lidar com uma variedade de combustíveis sólidos enquanto mantém uma resposta rápida às demandas flutuantes de vapor. Ao integrar o design da fornalha dentro de uma estrutura robusta de casco e tubo, ela alcança:
- Maior Eficiência Térmica: Superfícies de transferência de calor otimizadas garantem desperdício mínimo de combustível.
- Resposta Rápida à Carga: Diferentemente das caldeiras tradicionais pesadas, a COMBCUBE responde rapidamente às mudanças nos requisitos de vapor.
- Design Compacto "Cube": Projetada para minimizar o trabalho no local, a unidade chega como uma solução compacta, reduzindo significativamente o tempo e os custos de instalação.
- Flexibilidade de Combustível: A fornalha de grelha estacionária é projetada para queimar uma grande variedade de combustíveis sólidos de baixo custo sem exigir grandes ajustes mecânicos.
Principais Vantagens
- Conveniência Compacta: Montada e testada em fábrica para garantir uma experiência "Plug-and-Play" ao chegar em sua instalação.
- Construção Robusta: Construída para suportar operações de alta pressão variando de 10,54 a 21 kg/cm².
- Trabalho Mínimo no Local: Nenhum trabalho refratário extenso ou montagem complexa é necessário no local, economizando tempo e custos de mão de obra.
- Segurança Aprimorada: Equipada com intertravamentos de segurança avançados, controladores de nível de água e interruptores de pressão para confiabilidade 24 horas por dia, 7 dias por semana.
Aplicações Industriais
A COMBCUBE é a solução de vapor ideal para operações industriais de médio a grande porte:
- Processamento Têxtil: Para unidades de tingimento, impressão e acabamento que exigem cargas de vapor constantes.
- Química e Farmacêutica: Para reatores, destilação e processos de esterilização.
- Alimentos e Agroindústria: Moinhos de arroz, plantas de extração de solventes e processamento de açúcar.
- Papel e Embalagem: Para rolos de aquecimento e processos de secagem.
- Fabricação de Compensados: Para prensas quentes e cura de resina.
| Especificação | Unidade | CC-05 | CC-10 | CC-20 | CC-30 | CC-40 | CC-50 | CC-60 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Geral | ||||||||||
| Produção de Vapor de e a 100°C | Kg/hr | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||
| Pressão de Trabalho | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | ||
| Temperatura do Vapor | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | ||
| N.º de Passes | No's | Três | Três | Três | Três | Três | Três | Três | ||
| N.º de Fornalhas | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Área da Grelha | M² | 0.85 | 1.25 | 2.2 | 2.9 | 4.15 | 5.7 | 6 | ||
| Saída de Vapor | MM | 40 | 50 | 80 | 100 | 100 | 125 | 150 | ||
| Área de Transferência de Calor | M² | 20 | 40 | 80 | 120 | 160 | 200 | 240 | ||
| Tipo de Combustível: lenha, briquete, linhito e carvão | ||||||||||
| Eficiência das Caldeiras com APH | ||||||||||
| Com Lenha | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Com Carvão | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Consumo de Combustível | ||||||||||
| Lenha (3500) | Kg/hr | 99 | 198 | 396 | 593 | 791 | 989 | 1187 | ||
| Briquete (4000) | Kg/hr | 87 | 173 | 346 | 519 | 692 | 865 | 1038 | ||
| Linhito (3000) | Kg/hr | 115 | 231 | 462 | 692 | 923 | 1154 | 1385 | ||
| Carvão (4500) | Kg/hr | 77 | 154 | 308 | 462 | 615 | 769 | 923 | ||
| Carga Elétrica | ||||||||||
| Bomba de Água de Alimentação | H.P. | 2.00 | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | ||
| Ventilador I.D. sem BF | H.P. | 3.00 | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | ||
| Ventilador FD | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 | ||
| Carga Elétrica Total | H.P. | 6.00 | 9.00 | 18.00 | 26.50 | 31.40 | 41.00 | 50.00 | ||
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | ||||||||||
- O PCS da lenha é de 3500 Kcal/kg.
- O PCS do briquete é de 4000 Kcal/kg.
- O PCS do linhito é de 3000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Caldeira a Vapor a Biomassa
Ela combina a tecnologia de fornalha de parede de água (típica de caldeiras de alto padrão) com o design de carcaça flamotubular. Isso permite que ela lide com o alto calor radiante de combustíveis sólidos enquanto mantém a eficiência compacta de uma caldeira compacta.
Sim. A COMBCUBE é projetada para flexibilidade multicombustível. Sua fornalha pode lidar com Madeira, Briquetes, Linhito ou Carvão, permitindo que você mude para o combustível mais econômico disponível em sua região.
Não. Por ser uma caldeira compacta "Plug-and-Play", a maior parte da montagem é feita em nossa fábrica. Requer significativamente menos trabalho no local e fundação civil em comparação com caldeiras híbridas convencionais.
Graças ao seu design de fornalha integrada, ela tem uma melhor "inércia térmica" do que caldeiras padrão. Pode aumentar rapidamente a produção de vapor para atender a picos repentinos na demanda de sua linha de produção.
Sim. Fabricamos a série COMBCUBE em conformidade com o Regulamento Indiano de Caldeiras (IBR), garantindo que atenda a todos os padrões de segurança e legais para uso industrial de alta pressão.
