SÉRIE VFF

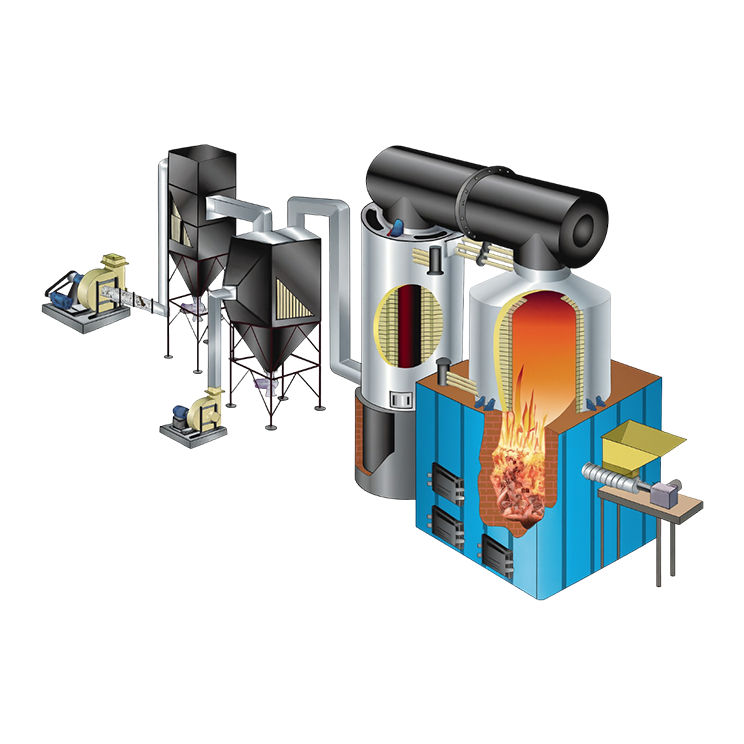

Aquecedor de Fluido Térmico FBC Vertical de Quatro Passes
A Série VFF representa o auge do aquecimento térmico de alta capacidade, utilizando tecnologia de Combustão em Leito Fluidizado (FBC). Este sistema vertical de quatro passes é especificamente projetado para fornecer máxima eficiência térmica ao queimar uma ampla gama de combustíveis sólidos de baixo custo e fluxo livre, incluindo resíduos agrícolas e carvão pulverizado.
Ao combinar um design de transferência de calor radiante-convectiva de quatro passes com tecnologia FBC avançada, a Série VFF permite altas temperaturas de processo em pressões de operação notavelmente baixas, garantindo tanto segurança quanto economias significativas no custo de combustível.
Faixa de Operação
- Capacidade – 0,4 a 10,0 milhões de kcal/h
- Combustível – carvão pulverizado, casca de arroz, serragem, coque de petróleo
- Temperatura – 300°C
Combustão Avançada em Leito Fluidizado (FBC)
A Série VFF é projetada para manuseio versátil de combustível. O sistema de combustão apresenta:
- Alimentação Automatizada de Combustível: Alimentadores de rosca de alta eficiência para entrega consistente de combustível.
- Manuseio de Ar de Precisão: Ventiladores I.D. (Tiragem Induzida) e F.D. (Tiragem Forçada) integrados trabalham em conjunto com um plenum de ar especializado e bicos para manter um leito "fluidizado" suspenso de combustível para combustão completa.

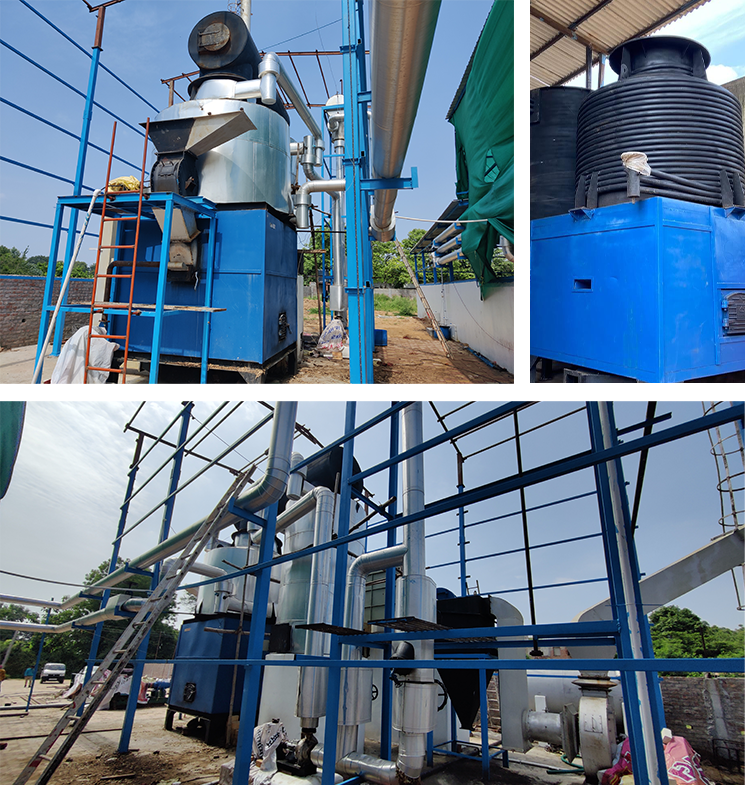

- Construção de Fornalha no Local: A câmara revestida de refratário é construída com precisão no local para garantir isolamento e retenção térmica ideais.
Principais Características e Benefícios
- Design de Quatro Passes: Esta configuração única maximiza o tempo de contato entre os gases de combustão e as serpentinas de aquecimento, resultando em recuperação de calor superior em comparação com sistemas padrão de três passes.
- Flexibilidade Multicombustível: Projetada para queimar combustíveis "de fluxo livre" econômicos como Casca de Arroz, Serragem, Carvão Pulverizado e Coque de Petróleo.
- Operação Ecológica: Equipada com equipamentos avançados de controle de poluição para atender padrões ambientais rigorosos.
- Baixa Pressão, Alto Calor: Atinja temperaturas de até 300°C em pressões quase atmosféricas, reduzindo os riscos associados aos sistemas de vapor de alta pressão.
Indústrias Atendidas
A Série VFF é a escolha preferida para aplicações industriais em grande escala que exigem calor consistente e de alta temperatura:
- Têxteis: Para processamento de tecido, tingimento e operações de rameuse.
- Química e Farmacêutica: Para reatores, destilação e processamento de alto calor.
- Compensado e Laminados: Para prensagem e cura de resina.
- Processamento de Alimentos: Para secagem em grande escala, torrefação e refino de óleo comestível.
- Borracha e Plásticos: Para processos de vulcanização e extrusão.
| Especificação | Unidade | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Geral | ||||||||||
| Produção máxima de calor | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| temperatura máxima de operação | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Elevação de temperatura do aquecedor de fluido térmico | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/Saída de Óleo Quente | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Área de superfície de aquecimento do aquecedor | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| capacidade de retenção de óleo do aquecedor | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Modo de Queima | Alimentador de Rosca de Lançamento Automático | |||||||||
| Tipo de Combustível | Combustível | Briquete Triturado, Casca de Arroz, Carvão, | ||||||||
| Eficiência da Caldeira | ||||||||||
| Com Briquete Triturado | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Com Casca de Arroz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Com Carvão | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo de Combustível | ||||||||||
| Briquete Triturado (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Casca de Arroz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Carvão (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Carga Elétrica | ||||||||||
| Bomba de Circulação de Óleo | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Ventilador ID sem BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador FD com APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador SFD com Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Alimentador de Rosca | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Carga Elétrica Total | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | ||||||||||
- O PCS do briquete triturado é de 4000 Kcal/kg.
- O PCS da casca de arroz é de 3000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Aquecedor de Fluido Térmico FBC Vertical de Quatro Passes
Um design de Quatro Passes força os gases quentes a viajar através do aquecedor uma vez extra antes de sair. Isso permite que mais calor seja absorvido pelo fluido térmico, levando a temperaturas de chaminé mais baixas e eficiência de combustível geral significativamente maior.
A tecnologia FBC mantém as partículas de combustível suspensas em um leito quente de areia ou cinza usando ar de alta pressão. Isso garante 100% de combustão de combustíveis de baixa qualidade como casca de arroz ou serragem, que de outra forma seriam difíceis de queimar eficientemente em uma fornalha de grelha padrão.
Sim. Para lidar com as cinzas volantes e emissões de combustíveis sólidos como carvão ou casca, a série VFF vem integrada com equipamentos de controle de poluição de alta eficiência (como Ciclones ou Filtros de Mangas) para garantir que sua instalação permaneça em conformidade com as regulamentações ambientais.
Com certeza. Podemos calibrar os alimentadores de rosca, bicos de ar e volume da fornalha para otimizar o desempenho com base no tipo específico de resíduo agrícola ou carvão disponível em sua região.
Embora as peças sob pressão e a estrutura sejam fabricadas em nossa instalação, a alvenaria refratária e a montagem da fornalha são concluídas no local. Isso garante que a fornalha esteja perfeitamente integrada com a fundação e estrutura de suporte para máxima durabilidade.
