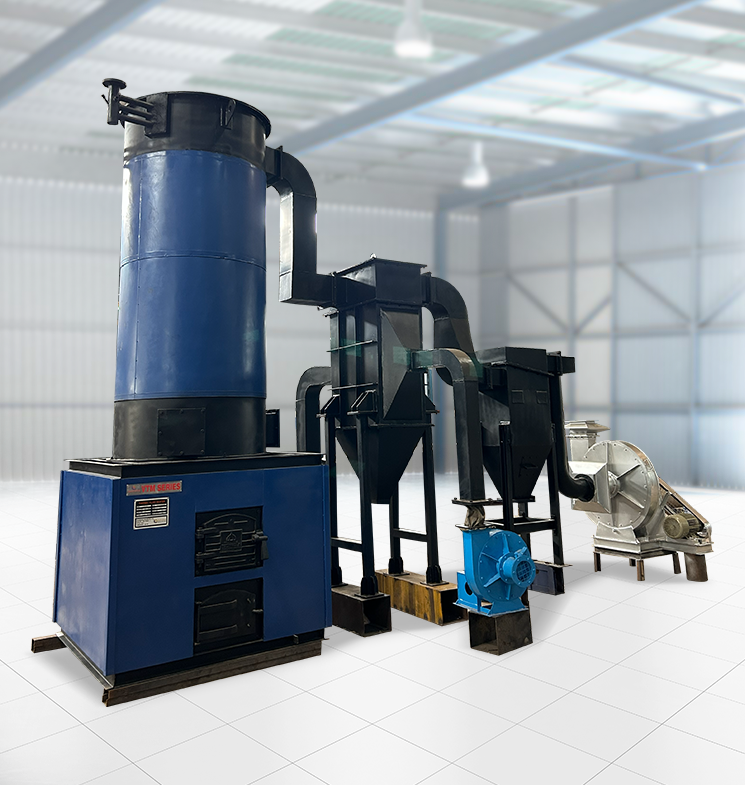

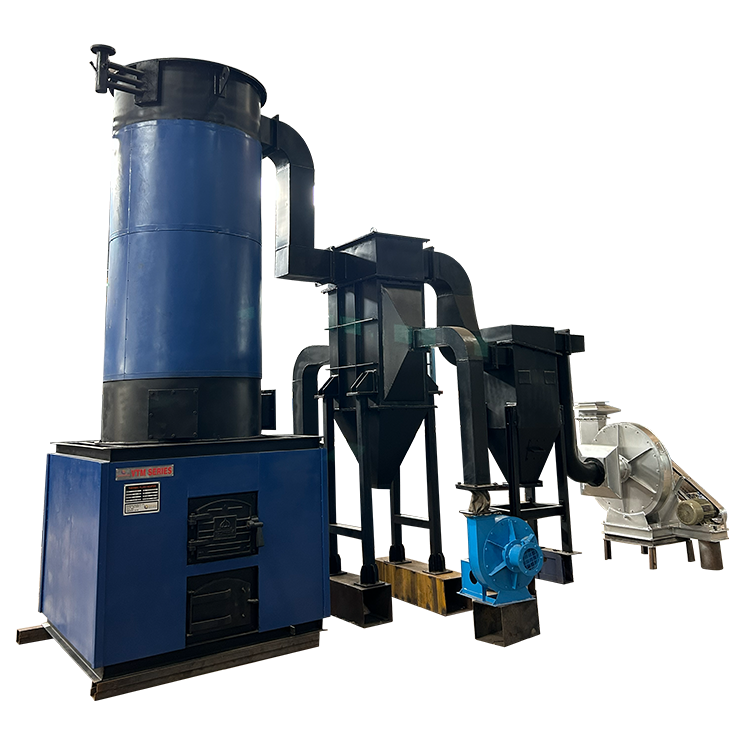

SÉRIE VTM
Aquecedor de Fluido Térmico a Combustível Sólido
A Série VTM da Balkrishna Boilers é um aquecedor de fluido térmico vertical de três passes e alta eficiência, projetado para entregar altas temperaturas de processo em pressões de operação excepcionalmente baixas. Especificamente projetada para versatilidade industrial, a Série VTM prospera com uma ampla gama de combustíveis sólidos, incluindo carvão, madeira e vários combustíveis de resíduos agrícolas.
Ao utilizar um sofisticado design radiante-convectivo de três passes, a Série VTM garante máxima absorção de calor e eficiência térmica, reduzindo significativamente os custos operacionais de combustível para sua instalação.
Faixa de Operação
- Capacidade – 0,4 a 10,0 milhões de kcal/h
- Combustível – Combustíveis sólidos/agrocombustíveis
- Temperatura – 300°C
Engenharia Robusta e Fornalha Construída no Local
A Série VTM apresenta um sistema de combustão de alta resistência adaptado às demandas rigorosas da queima de combustível sólido. Nossa equipe de engenharia supervisiona a configuração completa, incluindo:
- Sistema de Combustão Avançado: Inclui manuseio de combustível projetado com precisão, equipamento de atiçamento e um sistema de ar/gás de combustão de alto desempenho (ventiladores I.D. e F.D.).
- Construção de Fornalha no Local: Fornecemos trabalho refratário especializado no local, incluindo a construção de câmaras refratárias, fundação e a instalação de barras de grelha de alta durabilidade e portas de queima.
- Conformidade Ambiental: Cada unidade é integrada com equipamento moderno de controle de poluição para garantir operações limpas e adesão aos padrões locais de emissão.
Principais Vantagens
- Compatibilidade com Agrocombustível: Reduza significativamente suas contas de combustível utilizando resíduos agrícolas econômicos como casca de arroz, cavacos de madeira e briquetes.
- Eficiência de Três Passes: O design vertical força os gases de combustão através de três passes distintos, maximizando o calor transferido para o óleo térmico.
- Alto Calor em Baixa Pressão: Atinja temperaturas de processo de até 300°C mantendo pressão atmosférica ou quase atmosférica, melhorando a segurança geral da planta em comparação com sistemas de vapor.
- Durabilidade Industrial: Construída com estruturas de suporte de alta qualidade e portas de acesso para uso industrial contínuo 24 horas por dia, 7 dias por semana.
Indústrias Atendidas
A Série VTM é uma solução de aquecimento versátil amplamente utilizada nestes setores:
- Têxteis: Para tingimento em alta temperatura, impressão e máquinas rameuse.
- Química e Farmacêutica: Para reatores, unidades de destilação e processos especializados de secagem.
- Compensado e Laminados: Essencial para prensas quentes de alta pressão e fornos de secagem.
- Processamento de Alimentos: Usado em fritura em grande escala, torrefação e refino de óleo comestível.
- Embalagem e Papel: Fornecendo calor consistente para máquinas de ondulação e revestimento.
| Especificação | Unidade | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Geral | ||||||||||
| Produção máxima de calor | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| temperatura máxima de operação | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Elevação de temperatura do aquecedor de fluido térmico |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/Saída de Óleo Quente | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Área de superfície de aquecimento do aquecedor | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| capacidade de retenção de óleo do aquecedor | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Modo de Queima | Manual | |||||||||
| Tipo de Combustível | Combustível | Lenha, Briquete, carvão, | ||||||||
| Eficiência da Caldeira | ||||||||||
| Com Lenha | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Com Briquete | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Com Carvão | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo de Combustível | ||||||||||
| Lenha (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Briquete (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Carvão (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Carga Elétrica | ||||||||||
| Bomba de Circulação de Óleo | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador ID sem BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilador FD com APH | H.P. | N.D. | N.D. | N.D. | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Carga Elétrica Total | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Dimensão Geral | ||||||||||
| Comprimento | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Largura | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Altura | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | ||||||||||
- O PCS da lenha é de 3500 Kcal/kg.
- O PCS do briquete é de 4000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Aquecedor de Fluido Térmico a Combustível Sólido
A principal vantagem é o custo do combustível. Ao usar combustíveis sólidos ou resíduos agrícolas como cavacos de madeira e cascas, o custo por Kcal de calor gerado é significativamente menor do que o de diesel ou gás, levando a um retorno sobre o investimento muito mais rápido.
Sim. Embora o corpo do aquecedor seja fabricado em fábrica, a câmara de combustão revestida de refratário e a alvenaria são construídas no local por nossa equipe especializada. Isso garante que a fornalha esteja perfeitamente integrada com a fundação e estrutura de sua planta.
Sim. Integramos equipamento de controle de poluição de alto desempenho (como Coletores de Poeira Multi-Ciclone) para garantir que as emissões de gás de combustão atendam às regulamentações ambientais, mesmo ao queimar combustíveis sólidos.
Um aquecedor de fluido térmico pode atingir 300°C em pressão muito baixa, enquanto uma caldeira a vapor exigiria pressões perigosas e caras (acima de 85 kg/cm²) para atingir a mesma temperatura. Isso torna a Série VTM uma escolha mais segura e prática para processos de alto calor.
A Série VTM é projetada para fácil manutenção. Incluímos portas de acesso estrategicamente posicionadas para limpeza de fuligem e remoção de cinzas, e nossas barras de grelha de alta qualidade são projetadas para alta resistência térmica e fácil substituição se necessário.
