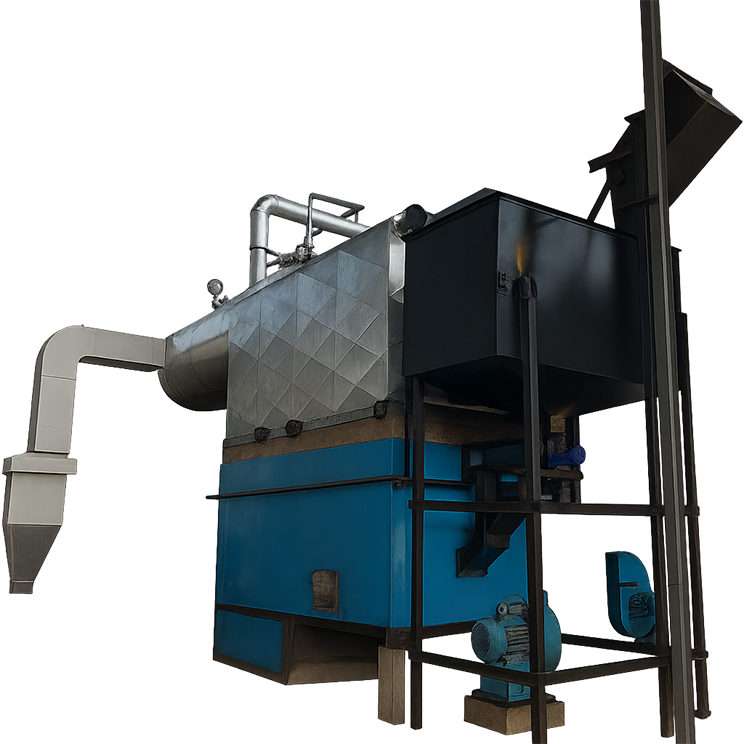

COMBIPOWER-CPD
Parný kotol na tuhé palivo
COMBIPOWER-CPD (séria CP-F) je vysoko výkonný parný kotol hybridnej konštrukcie navrhnutý pre maximálnu tepelnú účinnosť a flexibilitu paliva. Integráciou pokročilej vodotrubkovej a dymotrubkovej technológie poskytuje tento kotol robustné riešenie pre odvetvia vyžadujúce veľké objemy vysokotlakovej pary pri využití ekonomických tuhých palív.
Vyrobený pomocou najnovších inžinierskych techník a moderného výrobného zariadenia, COMBIPOWER-CPD spĺňa najnáročnejšie medzinárodné normy bezpečnosti, výkonu a dlhodobej spoľahlivosti.
Prevádzkový rozsah
- Kapacita – 1 t/h až 10 t/h
- Palivo – drevné štiepky, ryžové plevy, pelety z biomasy, brikety z biomasy a drvené uhlie
- Tlak – 10,54 kg/cm² až 21 kg/cm²
Inžinierska dokonalosť a hybridná konštrukcia
Konštrukcia „Combi“ obsahuje vodou chladenú spaľovaciu komoru v kombinácii s dymotrubkovým plášťom. Táto hybridná konfigurácia ponúka:
- Vysokú tepelnú účinnosť: Maximalizuje absorpciu tepla zo spaľovania tuhého paliva.
- Veľký parný priestor: Poskytuje stabilnú rezervu pary, čo je ideálne pre procesy s náhlymi výkyvmi záťaže.
- Univerzálnosť paliva: Optimalizovaný pre širokú škálu tuhých palív, čo umožňuje prepínanie na základe sezónnej dostupnosti a nákladov.
Kľúčové vlastnosti a výhody
Séria VTMH je preferovanou voľbou pre odvetvia vyžadujúce stálu teplú vodu na spracovanie, čistenie alebo priestorové vykurovanie:
- Kompatibilita s viacerými palivami: Efektívne spaľuje drevné štiepky, ryžové plevy, pelety z biomasy, brikety z biomasy a drvené uhlie.
- Automatizovaná prevádzka: Moderné vyhotovenie integrované s pokročilými riadiacimi systémami zaisťuje presné riadenie tlaku a automatické udržiavanie hladiny vody.
- Robustná konštrukcia: Vyrobený vysoko kvalifikovanými inžiniermi z prémiových materiálov, aby odolal vysokotlakovej prevádzke do 21 kg/cm².
- Ekologické spaľovanie: Navrhnutý pre úplné spálenie paliva, znižuje obsah popola a minimalizuje emisie.
- Jednoduchá údržba: Veľké priezory a kontrolné dvierka poskytujú jednoduchý prístup na vodnú aj ohňovú stranu pre čistenie a údržbu.
Cielené priemyselné aplikácie
COMBIPOWER-CPD je univerzálny pracovný kôň pre veľkorozmerné priemyselné prevádzky:
- Ryžové mlyny: Využitie ryžových pliev ako bezplatného zdroja paliva na parboiling a sušenie.
- Textilný priemysel a spracovanie: Poskytovanie konzistentnej vysokotlakovej pary na farbenie, tlač a dokončovanie.
- Chemický a farmaceutický priemysel: Podpora veľkých reaktorov a sterilizačných jednotiek vyžadujúcich stabilnú záťaž pary.
- Potravinársky a nápojový priemysel: Pre veľkoobjemové varenie, pasterizáciu a odparovacie procesy.
- Papierenský a obalový priemysel: Dodávka veľkokapacitnej pary potrebnej na sušenie a zvlňovanie.
| Špecifikácia | Jednotka | CPD-10 | CPD-20 | CPD-30 | CPD-40 | CPD-50 | CPD-60 | CPD-80 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||||
| Výkon pary z a pri 100 °C | Kg/hr | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | |||
| Prevádzkový tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Teplota pary | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Počet ťahov | No's | Štyri | Štyri | Štyri | Štyri | Štyri | Štyri | Štyri | |||
| Počet ohnísk | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Výstup pary | MM | 50 | 80 | 100 | 100 | 125 | 150 | 150 | |||
| HTA | M² | 40 | 80 | 120 | 160 | 200 | 240 | 320 | |||
| Typ drveného paliva: brikety, pelety, ryžové plevy a uhlie | |||||||||||
| Účinnosť kotlov s APH | |||||||||||
| Na briketách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na peletách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na ryžových plevách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na uhlí | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Spotreba paliva | |||||||||||
| Brikety (4000) | Kg/hr | 173 | 346 | 519 | 692 | 865 | 1038 | 1385 | |||
| Pelety (4500) | Kg/hr | 154 | 308 | 462 | 615 | 769 | 923 | 1231 | |||
| Ryžové plevy (3000) | Kg/hr | 231 | 462 | 692 | 923 | 1154 | 1385 | 1846 | |||
| Uhlie (4500) | Kg/hr | 150 | 300 | 450 | 600 | 750 | 900 | 1200 | |||
| Elektrická záťaž | |||||||||||
| Napájacie vodné čerpadlo | H.P. | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 7.50 | |||
| I.D. ventilátor bez BF | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| F.D. ventilátor | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| S.F.D. ventilátor | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Skrutkový podávač s VFD | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Celková elektrická záťaž | H.P. | 12.00 | 23.00 | 36.00 | 46.00 | 59.00 | 70.50 | 91.50 | |||
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||||
- GCV brikiet je 4000 kcal/kg.
- GCV peliet je 4500 kcal/kg.
- GCV ryžových pliev je 3000 kcal/kg.
- GCV uhlia je 4500 kcal/kg.
Často kladené otázky (FAQ) o parnom kotle na tuhé palivo
Hybridný kotol kombinuje vodotrubkové ohnisko s dymotrubkovým plášťom. Táto konštrukcia umožňuje väčší objem ohniska, čo je nevyhnutné pre efektívne spaľovanie objemných tuhých palív, ako drevo alebo plevy, zatiaľ čo dymové rúrky poskytujú vynikajúci prenos tepla do vody.
Hoci je navrhnutý pre flexibilitu viacerých palív, je najlepšie kalibrovať rošt a prúdenie vzduchu pre primárne používané palivo. Napriek tomu dokáže s menšími úpravami jednoducho prechádzať medzi rôznymi typmi biomasy (napríklad z brikiet na pelety).
Štandardná séria CP-F je navrhnutá pre tlaky v rozsahu od 10,54 kg/cm² do 21 kg/cm², vďaka čomu je vhodná pre náročné priemyselné aplikácie vyžadujúce vysokoteplotnú saturovanú paru.
Kotol obsahuje strategicky navrhnutý roštový systém (stacionárny alebo pohyblivý, podľa kapacity), ktorý umožňuje jednoduchý zber a odstraňovanie popola, čím zaisťuje, že ohnisko zostáva čisté pre optimálny prenos tepla.
Áno. Vzhľadom na kapacitu (do 10 t/h) a tlak (do 21 kg/cm²) je COMBIPOWER-CPD vyrábaný a certifikovaný podľa Indian Boiler Regulations (IBR), aby zaistil maximálnu bezpečnosť.
