COMBIPOWER-CPD
Caldaia a Vapore a Combustibile Solido
La COMBIPOWER-CPD (serie CP-F) è una caldaia a vapore ad alte prestazioni e design ibrido, progettata per la massima efficienza termica e flessibilità di combustibile. Integrando tecnologie avanzate a tubi d'acqua e a tubi da fumo, questa caldaia offre una soluzione robusta per settori che richiedono grandi volumi di vapore ad alta pressione utilizzando combustibili solidi economici.
Prodotta con le più recenti tecniche ingegneristiche e apparecchiature di produzione moderne, la COMBIPOWER-CPD è conforme agli standard internazionali più rigorosi per sicurezza, prestazioni e affidabilità a lungo termine.
Gamma Operativa
- Capacità - da 1 TPH a 10 TPH
- Combustibile - cippato di legno, lolla di risone, pellet di biomassa, bricchette di biomassa e carbone frantumato
- Pressione - da 10,54 Kg/cm² a 21 Kg/cm²
Eccellenza Ingegneristica e Design Ibrido
Il design "Combi" presenta una camera di combustione raffreddata ad acqua combinata con un corpo a tubi da fumo. Questa configurazione ibrida offre:
- Alta Efficienza Termica: Massimizza l'assorbimento di calore dalla combustione del combustibile solido.
- Grande Spazio Vapore: Fornisce una riserva di vapore stabile, ideale per processi con improvvise fluttuazioni di carico.
- Versatilità di Combustibile: Ottimizzata per un'ampia varietà di combustibili solidi, permettendovi di cambiare in base alla disponibilità stagionale e al costo.

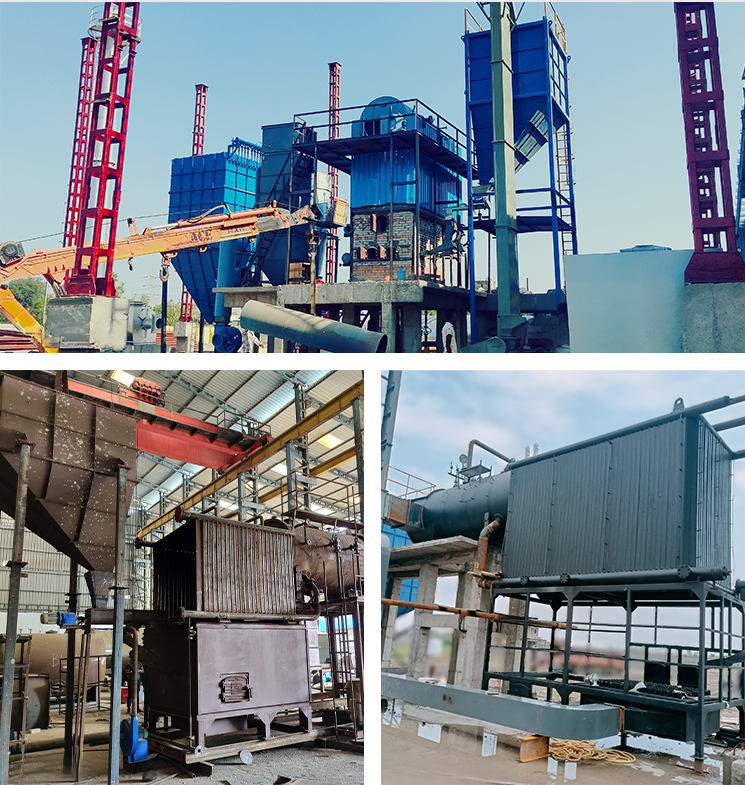

Caratteristiche e Vantaggi Chiave
La serie VTMH è la scelta preferita per i settori che richiedono acqua calda costante per lavorazione, pulizia o riscaldamento degli ambienti:
- Compatibilità Multi-Combustibile: Brucia in modo efficiente cippato di legno, lolla di risone, pellet di biomassa, bricchette di biomassa e carbone frantumato.
- Funzionamento Automatizzato: Il design moderno integrato con sistemi di controllo avanzati garantisce una gestione precisa della pressione e un mantenimento automatico del livello dell'acqua.
- Costruzione Robusta: Costruita da ingegneri altamente qualificati utilizzando materiali premium per resistere a operazioni ad alta pressione fino a 21 Kg/cm².
- Combustione Ecologica: Progettata per un burnout completo del combustibile, riducendo il contenuto di ceneri e minimizzando le emissioni.
- Facile Manutenzione: Grandi passi d'uomo e portelli di ispezione forniscono un facile accesso sia al lato acqua sia al lato fuoco per pulizia e manutenzione.
Applicazioni Industriali Mirate
La COMBIPOWER-CPD è una risorsa versatile per operazioni industriali su larga scala:
- Riserie: Utilizzo della lolla di risone come fonte di combustibile a costo zero per parboiling ed essiccazione.
- Tessile e Lavorazione: Fornitura di vapore costante ad alta pressione per tintura, stampa e finissaggio.
- Chimico e Farmaceutico: A supporto di grandi reattori e unità di sterilizzazione che richiedono carichi di vapore stabili.
- Alimentare e Bevande: Per cottura, pastorizzazione ed evaporazione su larga scala.
- Carta e Imballaggio: Fornitura del vapore ad alta capacità necessario per essiccazione e corrugazione.
| Specifica | Unità | CPD-10 | CPD-20 | CPD-30 | CPD-40 | CPD-50 | CPD-60 | CPD-80 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generale | |||||||||||
| Produzione di Vapore Da & a 100°C | Kg/hr | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | |||
| Pressione di Esercizio | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Temperatura del Vapore | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | |||
| N. Passaggi | No's | Quattro | Quattro | Quattro | Quattro | Quattro | Quattro | Quattro | |||
| N. di Focolari | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Uscita Vapore | MM | 50 | 80 | 100 | 100 | 125 | 150 | 150 | |||
| HTA | M² | 40 | 80 | 120 | 160 | 200 | 240 | 320 | |||
| Tipo di Combustibile Frantumato: bricchette, pellet, lolla di riso e carbone | |||||||||||
| Efficienza delle Caldaie con APH | |||||||||||
| Su Bricchette | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Su Pellet | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Su Lolla di Riso | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Su Carbone | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Consumo di Combustibile | |||||||||||
| Bricchette (4000) | Kg/hr | 173 | 346 | 519 | 692 | 865 | 1038 | 1385 | |||
| Pellet (4500) | Kg/hr | 154 | 308 | 462 | 615 | 769 | 923 | 1231 | |||
| Lolla di Riso (3000) | Kg/hr | 231 | 462 | 692 | 923 | 1154 | 1385 | 1846 | |||
| Carbone (4500) | Kg/hr | 150 | 300 | 450 | 600 | 750 | 900 | 1200 | |||
| Carico Elettrico | |||||||||||
| Pompa Acqua di Alimento | H.P. | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 7.50 | |||
| Ventilatore I.D. senza BF | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| Ventilatore F.D. | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| Ventilatore S.F.D | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Coclea di alimentazione con VFD | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Carico Elettrico Totale | H.P. | 12.00 | 23.00 | 36.00 | 46.00 | 59.00 | 70.50 | 91.50 | |||
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | |||||||||||
- Il GCV della bricchetta è di 4000 Kcal/KG.
- Il GCV del pellet è di 4500 Kcal/KG.
- Il GCV della lolla di riso è di 3000 Kcal/KG.
- Il GCV del carbone è di 4500 Kcal/kg.
Domande Frequenti (FAQ) sulla Caldaia a Vapore a Combustibile Solido
Una caldaia ibrida combina un focolare a tubi d'acqua con un corpo a tubi da fumo. Questo design consente un volume di focolare maggiore, essenziale per la combustione efficiente di combustibili solidi ingombranti come legna o lolla, mentre i tubi da fumo forniscono un eccellente scambio termico all'acqua.
Sebbene sia progettata per la flessibilità multi-combustibile, è preferibile calibrare la griglia e il flusso d'aria per il combustibile primario utilizzato. Tuttavia, può facilmente passare tra diversi tipi di biomassa (come bricchette a pellet) con lievi adattamenti.
La serie CP-F standard è progettata per pressioni comprese tra 10,54 Kg/cm² e 21 Kg/cm², rendendola adatta ad applicazioni industriali ad alta pressione che richiedono vapore saturo ad alta temperatura.
La caldaia presenta un sistema a griglia progettato strategicamente (fissa o mobile, a seconda della capacità) che consente una facile raccolta e rimozione delle ceneri, garantendo che il focolare rimanga pulito per uno scambio termico ottimale.
Sì. Data la capacità (fino a 10 TPH) e la pressione (fino a 21 Kg/cm²), la COMBIPOWER-CPD è prodotta e certificata secondo le Indian Boiler Regulations (IBR) per garantire la massima sicurezza.
