COMBIPOWER-CPD
Vaste-Brandstofgestookte Stoomketel
De COMBIPOWER-CPD (CP-F-serie) is een hoogrenderende, hybride stoomketel, ontworpen voor maximaal thermisch rendement en brandstofflexibiliteit. Door geavanceerde watertank- en vlampijptechnologieën te integreren, biedt deze ketel een robuuste oplossing voor sectoren die grote hoeveelheden hogedrukstoom nodig hebben met gebruik van economische vaste brandstoffen.
Geproduceerd met de nieuwste technische technieken en moderne productieapparatuur, voldoet de COMBIPOWER-CPD aan de strengste internationale normen voor veiligheid, prestaties en langdurige betrouwbaarheid.
Bedrijfsbereik
- Capaciteit – 1 TPH tot 10 TPH
- Brandstof – Houtsnippers, rijstschillen, biomassapellets, biomassabriket & gebroken kolen
- Druk – 10,54 kg/cm² tot 21 kg/cm²
Technische Topprestaties & Hybride Ontwerp
Het "combi"-ontwerp combineert een watergekoelde verbrandingskamer met een vlampijpmantel. Deze hybride configuratie biedt:
- Hoog Thermisch Rendement: Maximaliseert warmteopname uit de verbranding van vaste brandstof.
- Grote Stoomruimte: Biedt een stabiele stoomreserve, ideaal voor processen met plotselinge belastingsfluctuaties.
- Brandstofveelzijdigheid: Geoptimaliseerd voor een breed scala aan vaste brandstoffen, waardoor u kunt wisselen op basis van seizoensgebonden beschikbaarheid en kosten.

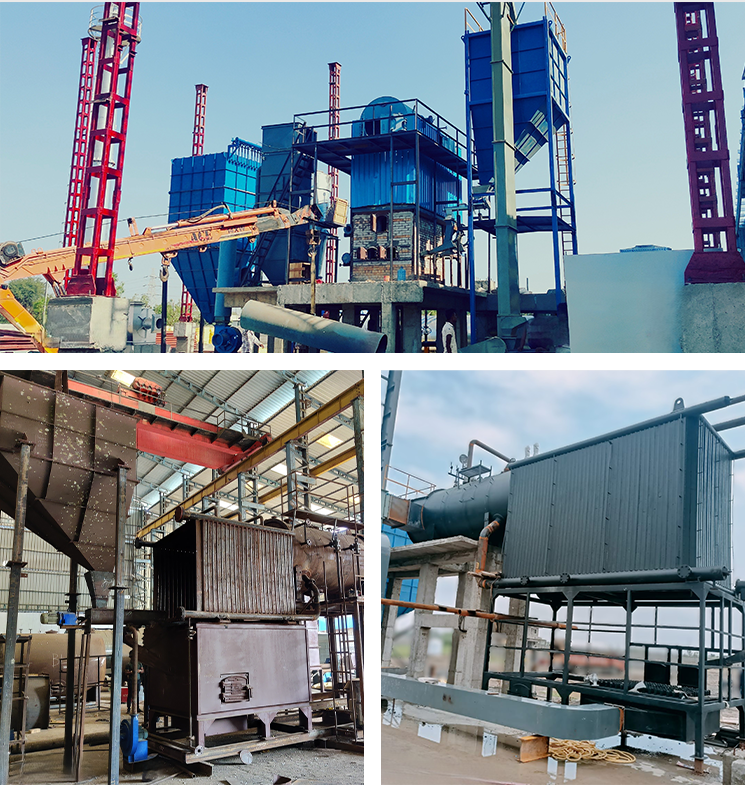

Belangrijkste Kenmerken & Voordelen
De VTMH-serie is de voorkeurskeuze voor sectoren die consistent warm water nodig hebben voor verwerking, reiniging of ruimteverwarming:
- Multibrandstofcompatibiliteit: Stookt efficiënt houtsnippers, rijstschillen, biomassapellets, biomassabriketten en gebroken kolen.
- Geautomatiseerde Werking: Modern design geïntegreerd met geavanceerde regelsystemen garandeert nauwkeurig drukbeheer en automatisch waterniveaubeheer.
- Robuuste Constructie: Gebouwd door zeer vaardige ingenieurs met hoogwaardige materialen, bestand tegen hogedrukbedrijf tot 21 kg/cm².
- Milieuvriendelijke Verbranding: Ontworpen voor volledige brandstofverbranding, wat het asgehalte vermindert en emissies minimaliseert.
- Eenvoudig Onderhoud: Grote mangaten en inspectiedeuren bieden eenvoudige toegang tot zowel de water- als vuurzijde voor reiniging en onderhoud.
Gerichte Toepassingen in de Industrie
De COMBIPOWER-CPD is een veelzijdig werkpaard voor grootschalige industriële activiteiten:
- Rijstmolens: Gebruik van rijstschillen als kostenloze brandstofbron voor parboiling en drogen.
- Textiel & Verwerking: Levering van consistente hogedrukstoom voor verven, drukken en afwerking.
- Chemie & Farmaceutica: Ondersteuning van grote reactoren en sterilisatie-eenheden met stabiele stoombelastingen.
- Voeding & Drank: Voor grootschalig koken, pasteurisatie en verdampingsprocessen.
- Papier & Verpakking: Levering van de hoogcapaciteitsstoom die nodig is voor drogen en golfkarton.
| Specificatie | Eenheid | CPD-10 | CPD-20 | CPD-30 | CPD-40 | CPD-50 | CPD-60 | CPD-80 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Algemeen | |||||||||||
| Stoomafgifte Vanaf & bij 100°C | Kg/hr | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | |||
| Bedrijfsdruk | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Stoomtemperatuur | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Aantal Passages | No's | Vier | Vier | Vier | Vier | Vier | Vier | Vier | |||
| Aantal Vuurhaarden | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Stoomuitlaat | MM | 50 | 80 | 100 | 100 | 125 | 150 | 150 | |||
| HTA | M² | 40 | 80 | 120 | 160 | 200 | 240 | 320 | |||
| Type Gebroken Brandstof: Briket, Pellet, Rijstschillen & Kolen | |||||||||||
| Ketelrendement met APH | |||||||||||
| Op Briket | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Op Pellet | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Op Rijstschillen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Op kolen | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Brandstofverbruik | |||||||||||
| Briket (4000) | Kg/hr | 173 | 346 | 519 | 692 | 865 | 1038 | 1385 | |||
| Pellet (4500) | Kg/hr | 154 | 308 | 462 | 615 | 769 | 923 | 1231 | |||
| Rijstschillen (3000) | Kg/hr | 231 | 462 | 692 | 923 | 1154 | 1385 | 1846 | |||
| Kolen (4500) | Kg/hr | 150 | 300 | 450 | 600 | 750 | 900 | 1200 | |||
| Elektrische Belasting | |||||||||||
| Voedingwaterpomp | H.P. | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 7.50 | |||
| I.D.-ventilator zonder BF | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| F.D.-ventilator | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| S.F.D-ventilator | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Schroeftoevoer met VFD | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Totale Elektrische Belasting | H.P. | 12.00 | 23.00 | 36.00 | 46.00 | 59.00 | 70.50 | 91.50 | |||
| OPMERKING: Gezien onze voortdurende inspanningen om onze producten te verbeteren, behouden wij ons het recht voor bovenstaande specificaties zonder voorafgaande kennisgeving te wijzigen. | |||||||||||
- GCV van briket is 4000 Kcal/KG.
- GCV van pellet is 4500 Kcal/KG.
- GCV van rijstschillen is 3000 Kcal/KG.
- GCV van kolen is 4500 Kcal/kg.
Veelgestelde Vragen (FAQ) over de Vaste-Brandstofgestookte Stoomketel
Een hybride ketel combineert een watertankvuurhaard met een vlampijpmantel. Dit ontwerp maakt een groter vuurhaardvolume mogelijk, wat essentieel is voor de efficiënte verbranding van omvangrijke vaste brandstoffen zoals hout of schillen, terwijl de vlampijpen zorgen voor uitstekende warmteoverdracht naar het water.
Hoewel het is ontworpen voor multibrandstofflexibiliteit, is het het beste om het rooster en de luchtstroom te kalibreren voor de primaire gebruikte brandstof. Het kan echter met kleine aanpassingen eenvoudig overschakelen tussen verschillende biomassatypen (zoals briketten naar pellets).
De standaard CP-F-serie is ontworpen voor drukken variërend van 10,54 kg/cm² tot 21 kg/cm², wat het geschikt maakt voor hogedruk industriële toepassingen die hoge-temperatuur verzadigde stoom vereisen.
De ketel beschikt over een strategisch ontworpen roostersysteem (stationair of bewegend, afhankelijk van de capaciteit) dat eenvoudige asverzameling en -verwijdering mogelijk maakt, wat de vuurhaard schoon houdt voor optimale warmteoverdracht.
Ja. Gezien de capaciteit (tot 10 TPH) en druk (tot 21 kg/cm²), wordt de COMBIPOWER-CPD geproduceerd en gecertificeerd volgens de Indian Boiler Regulations (IBR) om maximale veiligheid te garanderen.
