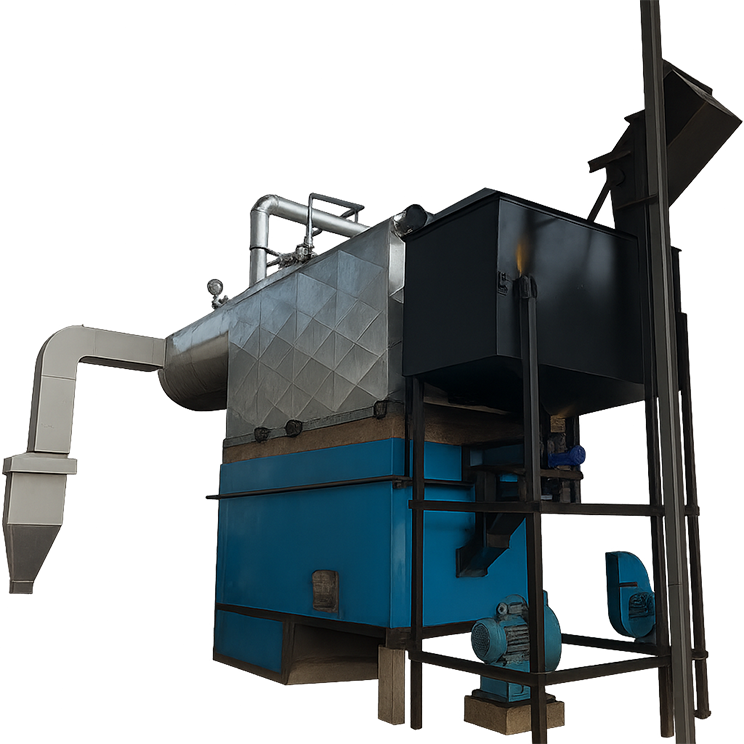

COMBIPOWER-CPD
Паровой котел на твердом топливе
COMBIPOWER-CPD (серия CP-F) — это высокопроизводительный паровой котел гибридной конструкции, спроектированный для максимальной тепловой эффективности и гибкости по топливу. Объединяя передовые водотрубную и дымогарную технологии, этот котел обеспечивает надежное решение для отраслей, требующих больших объемов пара высокого давления при использовании экономичного твердого топлива.
Изготовленный с использованием новейших инженерных методов и современного производственного оборудования, COMBIPOWER-CPD соответствует самым строгим международным стандартам безопасности, производительности и долгосрочной надежности.
Рабочий диапазон
- Мощность — от 1 до 10 т/ч
- Топливо — древесная щепа, рисовая шелуха, гранулы биомассы, брикеты биомассы и дробленый уголь
- Давление — от 10,54 кг/см² до 21 кг/см²
Инженерное совершенство и гибридная конструкция
Конструкция «Combi» включает топочную камеру с водяным охлаждением в сочетании с дымогарным корпусом. Такая гибридная конфигурация обеспечивает:
- Высокий тепловой КПД: Максимизирует поглощение тепла при сгорании твердого топлива.
- Большое паровое пространство: Обеспечивает стабильный резерв пара, что идеально подходит для процессов с внезапными колебаниями нагрузки.
- Гибкость по топливу: Оптимизирован для широкого спектра твердого топлива, позволяя переключаться в зависимости от сезонной доступности и стоимости.
Ключевые особенности и преимущества
Серия VTMH — предпочтительный выбор для отраслей, нуждающихся в стабильной горячей воде для переработки, очистки или отопления помещений:
- Многотопливная совместимость: Эффективно работает на древесной щепе, рисовой шелухе, гранулах биомассы, брикетах биомассы и дробленом угле.
- Автоматизированная работа: Современное исполнение в сочетании с передовыми системами управления обеспечивает точное регулирование давления и автоматическое поддержание уровня воды.
- Прочная конструкция: Изготовлен высококвалифицированными инженерами из премиальных материалов для работы при высоком давлении до 21 кг/см².
- Экологичное сгорание: Спроектирован для полного выгорания топлива, снижая содержание золы и минимизируя выбросы.
- Простое обслуживание: Крупные люки и смотровые дверцы обеспечивают удобный доступ как к водяной, так и к огневой стороне для чистки и обслуживания.
Целевые отрасли применения
COMBIPOWER-CPD — универсальная рабочая лошадка для крупномасштабных промышленных операций:
- Рисовые мельницы: Использование рисовой шелухи как бесплатного источника топлива для пропаривания и сушки.
- Текстильная промышленность и переработка: Обеспечение стабильного пара высокого давления для крашения, печати и отделки.
- Химическая и фармацевтическая промышленность: Поддержка крупных реакторов и установок стерилизации, требующих стабильной паровой нагрузки.
- Пищевая промышленность и напитки: Для крупномасштабного приготовления пищи, пастеризации и выпаривания.
- Бумага и упаковка: Поставка пара большой мощности, необходимого для сушки и гофрирования.
| Характеристика | Единица измерения | CPD-10 | CPD-20 | CPD-30 | CPD-40 | CPD-50 | CPD-60 | CPD-80 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||||
| Паропроизводительность от и при 100°C | Kg/hr | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | |||
| Рабочее давление | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Температура пара | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Количество ходов | No's | Четыре | Четыре | Четыре | Четыре | Четыре | Четыре | Четыре | |||
| Количество топок | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Паровой выход | MM | 50 | 80 | 100 | 100 | 125 | 150 | 150 | |||
| Площадь теплопередачи (HTA) | M² | 40 | 80 | 120 | 160 | 200 | 240 | 320 | |||
| Вид дробленого топлива: брикеты, гранулы, рисовая шелуха и уголь | |||||||||||
| КПД котлов с воздухоподогревателем | |||||||||||
| На брикетах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| На гранулах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| На рисовой шелухе | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| На угле | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Расход топлива | |||||||||||
| Брикеты (4000) | Kg/hr | 173 | 346 | 519 | 692 | 865 | 1038 | 1385 | |||
| Гранулы (4500) | Kg/hr | 154 | 308 | 462 | 615 | 769 | 923 | 1231 | |||
| Рисовая шелуха (3000) | Kg/hr | 231 | 462 | 692 | 923 | 1154 | 1385 | 1846 | |||
| Уголь (4500) | Kg/hr | 150 | 300 | 450 | 600 | 750 | 900 | 1200 | |||
| Электрическая нагрузка | |||||||||||
| Питательный насос | H.P. | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 7.50 | |||
| Дымосос без байпаса | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| Дутьевой вентилятор | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| Вентилятор вторичного дутья (S.F.D) | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Шнековый питатель с частотным преобразователем (VFD) | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Общая электрическая нагрузка | H.P. | 12.00 | 23.00 | 36.00 | 46.00 | 59.00 | 70.50 | 91.50 | |||
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||||
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность гранул составляет 4500 ккал/кг.
- Теплотворная способность рисовой шелухи составляет 3000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о паровом котле на твердом топливе
Гибридный котел сочетает водотрубную топку с дымогарным корпусом. Такая конструкция позволяет увеличить объем топки, что необходимо для эффективного сгорания объемного твердого топлива, такого как древесина или шелуха, в то время как дымогарные трубы обеспечивают отличную теплопередачу воде.
Хотя он спроектирован для многотопливной гибкости, лучше всего калибровать колосниковую решетку и воздушный поток под основной используемый вид топлива. Тем не менее он может легко переключаться между разными типами биомассы (например, с брикетов на гранулы) с незначительными корректировками.
Стандартная серия CP-F рассчитана на давление от 10,54 до 21 кг/см², что делает ее подходящей для промышленных применений с высоким давлением, требующих высокотемпературного насыщенного пара.
Котел оснащен продуманной системой колосниковой решетки (стационарной или подвижной, в зависимости от мощности), обеспечивающей удобный сбор и удаление золы, поддерживая чистоту топки для оптимальной теплопередачи.
Да. Учитывая мощность (до 10 т/ч) и давление (до 21 кг/см²), COMBIPOWER-CPD производится и сертифицируется в соответствии с Правилами по котлам Индии (IBR) для обеспечения максимальной безопасности.
