COMBIPOWER-CPD
Caldeira a Combustível Sólido
A COMBIPOWER-CPD (Série CP-F) é uma caldeira a vapor de alto desempenho e design híbrido, projetada para máxima eficiência térmica e flexibilidade de combustível. Ao integrar tecnologias avançadas aquotubular e flamotubular, esta caldeira fornece uma solução robusta para indústrias que exigem grandes volumes de vapor de alta pressão enquanto utilizam combustíveis sólidos econômicos.
Fabricada com as mais recentes técnicas de engenharia e equipamentos de produção modernos, a COMBIPOWER-CPD atende aos padrões internacionais mais exigentes de segurança, desempenho e confiabilidade a longo prazo.
Faixa de Operação
- Capacidade – 1 TPH a 10 TPH
- Combustível – Cavacos de Madeira, Casca de Arroz, Pellets de Biomassa, Briquete de Biomassa e Carvão Triturado
- Pressão – 10,54 kg/cm² a 21 kg/cm²
Excelência em Engenharia e Design Híbrido
O design "Combi" apresenta uma câmara de combustão resfriada a água combinada com uma carcaça flamotubular. Essa configuração híbrida oferece:
- Alta Eficiência Térmica: Maximiza a absorção de calor da combustão de combustível sólido.
- Grande Espaço de Vapor: Fornece uma reserva de vapor estável, tornando-a ideal para processos com flutuações repentinas de carga.
- Versatilidade de Combustível: Otimizada para uma grande variedade de combustíveis sólidos, permitindo que você alterne com base na disponibilidade sazonal e custo.

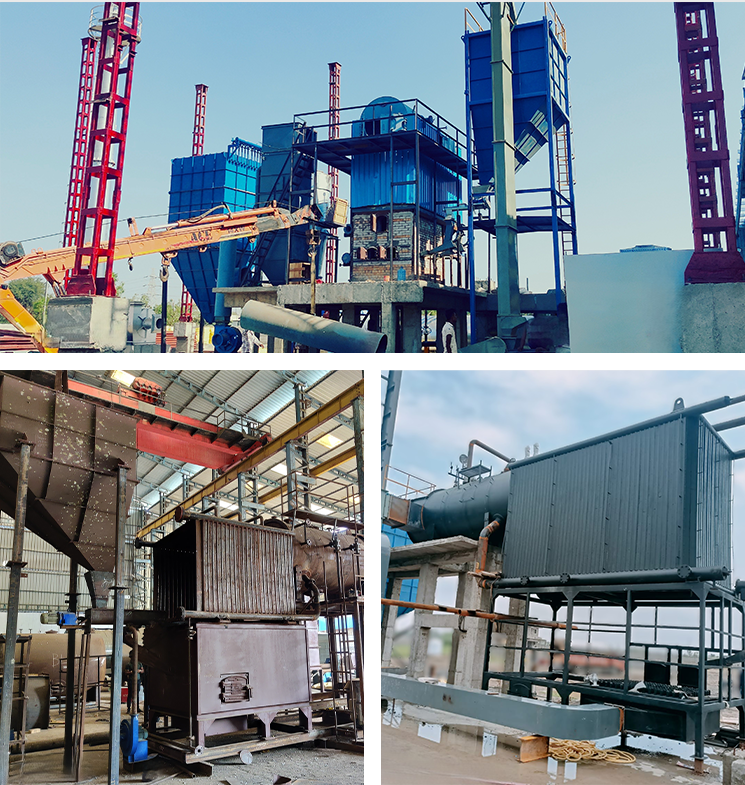

Principais Características e Vantagens
A série VTMH é a escolha preferida para setores que exigem água quente consistente para processamento, limpeza ou aquecimento de espaços:
- Compatibilidade Multicombustível: Queima eficientemente Cavacos de Madeira, Casca de Arroz, Pellets de Biomassa, Briquetes de Biomassa e Carvão Triturado.
- Operação Automatizada: O estilo moderno integrado com sistemas de controle avançados garante gerenciamento preciso de pressão e manutenção automática do nível de água.
- Construção Robusta: Construída por engenheiros altamente qualificados usando materiais premium para suportar operações de alta pressão até 21 kg/cm².
- Combustão Ecológica: Projetada para queima completa do combustível, reduzindo o teor de cinzas e minimizando emissões.
- Manutenção Fácil: Grandes bocas de visita e portas de inspeção fornecem fácil acesso tanto ao lado da água quanto do fogo para limpeza e manutenção.
Aplicações Industriais Direcionadas
A COMBIPOWER-CPD é um cavalo de batalha versátil para operações industriais em grande escala:
- Moinhos de Arroz: Utilizando casca de arroz como fonte de combustível de custo zero para parboilização e secagem.
- Têxteis e Processamento: Fornecendo vapor de alta pressão consistente para tingimento, impressão e acabamento.
- Química e Farmacêutica: Apoiando grandes reatores e unidades de esterilização que exigem cargas de vapor estáveis.
- Alimentos e Bebidas: Para cozimento em grande escala, pasteurização e processos de evaporação.
- Papel e Embalagem: Fornecendo o vapor de alta capacidade necessário para secagem e ondulação.
| Especificação | Unidade | CPD-10 | CPD-20 | CPD-30 | CPD-40 | CPD-50 | CPD-60 | CPD-80 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Geral | |||||||||||
| Produção de Vapor de e a 100°C | Kg/hr | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | |||
| Pressão de Trabalho | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Temperatura do Vapor | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | |||
| N.º de Passes | No's | Quatro | Quatro | Quatro | Quatro | Quatro | Quatro | Quatro | |||
| N.º de Fornalhas | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Saída de Vapor | MM | 50 | 80 | 100 | 100 | 125 | 150 | 150 | |||
| HTA | M² | 40 | 80 | 120 | 160 | 200 | 240 | 320 | |||
| Tipo de Combustível Triturado: Briquete, Pellet, Casca de Arroz e Carvão | |||||||||||
| Eficiência das Caldeiras com APH | |||||||||||
| Com Briquete | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Com Pellet | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Com Casca de Arroz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Com Carvão | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Consumo de Combustível | |||||||||||
| Briquete (4000) | Kg/hr | 173 | 346 | 519 | 692 | 865 | 1038 | 1385 | |||
| Pellet (4500) | Kg/hr | 154 | 308 | 462 | 615 | 769 | 923 | 1231 | |||
| Casca de Arroz (3000) | Kg/hr | 231 | 462 | 692 | 923 | 1154 | 1385 | 1846 | |||
| Carvão (4500) | Kg/hr | 150 | 300 | 450 | 600 | 750 | 900 | 1200 | |||
| Carga Elétrica | |||||||||||
| Bomba de Água de Alimentação | H.P. | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 7.50 | |||
| Ventilador I.D. sem BF | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| Ventilador FD | H.P. | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | |||
| Ventilador S.F.D | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Alimentador de rosca com VFD | H.P. | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | |||
| Carga Elétrica Total | H.P. | 12.00 | 23.00 | 36.00 | 46.00 | 59.00 | 70.50 | 91.50 | |||
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | |||||||||||
- O PCS do briquete é de 4000 Kcal/kg.
- O PCS do pellet é de 4500 Kcal/kg.
- O PCS da casca de arroz é de 3000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Caldeira a Combustível Sólido
Uma caldeira híbrida combina uma fornalha aquotubular com uma carcaça flamotubular. Este design permite um maior volume de fornalha, o que é essencial para a combustão eficiente de combustíveis sólidos volumosos como madeira ou cascas, enquanto os tubos de fumaça fornecem excelente transferência de calor para a água.
Embora seja projetada para flexibilidade multicombustível, é melhor calibrar a grelha e o fluxo de ar para o combustível primário usado. No entanto, pode facilmente fazer a transição entre diferentes tipos de biomassa (como briquetes para pellets) com ajustes menores.
A série CP-F padrão é projetada para pressões variando de 10,54 kg/cm² a 21 kg/cm², tornando-a adequada para aplicações industriais de alta pressão que exigem vapor saturado de alta temperatura.
A caldeira apresenta um sistema de grelha estrategicamente projetado (estacionário ou móvel, dependendo da capacidade) que permite fácil coleta e remoção de cinzas, garantindo que a fornalha permaneça limpa para transferência de calor ideal.
Sim. Dada a capacidade (até 10 TPH) e pressão (até 21 kg/cm²), a COMBIPOWER-CPD é fabricada e certificada de acordo com o Regulamento Indiano de Caldeiras (IBR) para garantir máxima segurança.
