VFF SERİSİ
VFF SERİSİ

Dikey Dört Geçişli Termik Akışkan Isıtıcısı

  • APH ile NCV'de %80 (+/-%2) genel verimlilik.
  • Yüksek kapasiteli ısıtma sistemi
  • Çok yakıtlı seçenek - ağır yağlar, hafif yağlar ve gazlar
  • Sağlam - çok az bakım gerektirir
  • Yatak üstü ve yatak altı yakıt yakma sistemleri entegre edilebilir
  • Büyük yatak içi ve konveksiyon ısı transfer alanı
Şimdi Sorun
VFF SERIES
Features

Dikey Dört Geçişli FBC Termik Akışkan Isıtıcısı

VFF Serisi, Akışkan Yataklı Yakma (FBC) teknolojisinden yararlanan yüksek kapasiteli termal ısıtmanın zirvesini temsil eder. Bu dikey dört geçişli sistem, tarımsal atık ve pulverize kömür dahil düşük maliyetli, serbest akışlı katı yakıtların geniş bir yelpazesini yakarak maksimum termal verimlilik sağlamak üzere özel olarak tasarlanmıştır.

Dört geçişli ışınım-konveksiyon ısı transfer tasarımını gelişmiş FBC teknolojisiyle birleştiren VFF Serisi, dikkat çekici derecede düşük çalışma basınçlarında yüksek proses sıcaklıklarına olanak tanır; hem güvenlik hem de önemli yakıt maliyeti tasarrufu sağlar.

Çalışma Aralığı

  • Kapasite – 0,4 ila 10,0 milyon kcal/saat
  • Yakıt- pulverize kömür, pirinç kabuğu, talaş, petkok
  • Sıcaklık - 300℃
Şimdi Sorun

Gelişmiş Akışkan Yataklı Yakma (FBC)

VFF Serisi, çok yönlü yakıt işleme için tasarlanmıştır. Yanma sistemi şunları içerir:

  • Otomatik Yakıt Besleme: Tutarlı yakıt tedariki için yüksek verimli vidalı besleyiciler.
  • Hassas Hava Yönetimi: Entegre I.D. (Emiş Çekişi) ve F.D. (Cebri Çekiş) fanları, tam yanma için asılı bir "akışkanlaştırılmış" yakıt yatağını korumak üzere özel bir hava plenumu ve nozüllerle uyum içinde çalışır.

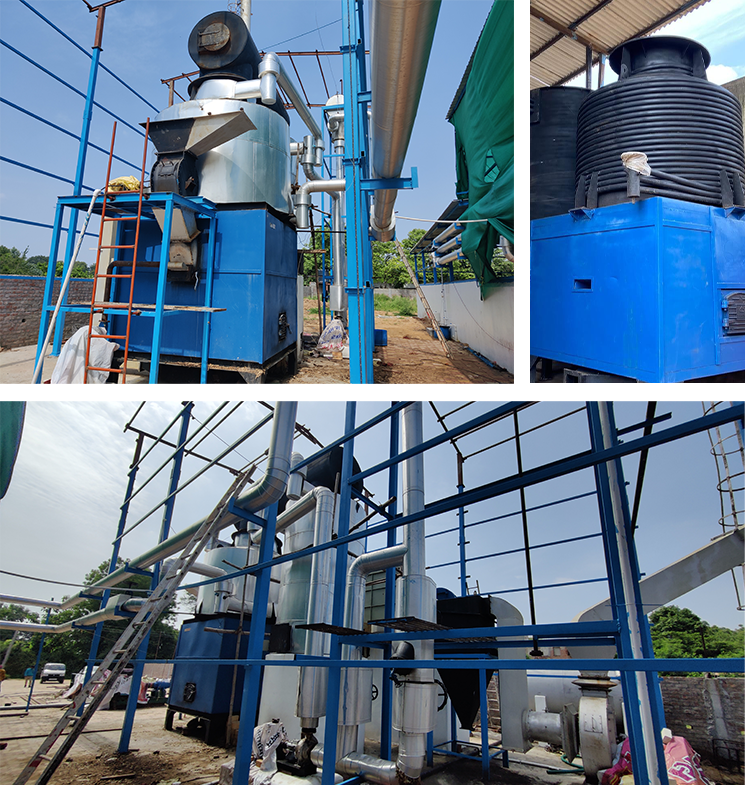

  • Sahada Fırın İnşası: Refrakter kaplı oda, optimum yalıtım ve termal tutma sağlamak için sahada hassas bir şekilde inşa edilir.

Temel Özellikler ve Faydalar

  • Dört Geçişli Tasarım: Bu benzersiz yapılandırma, baca gazları ile ısıtma bobinleri arasındaki temas süresini en üst düzeye çıkararak standart üç geçişli sistemlere kıyasla üstün ısı geri kazanımı sağlar.
  • Çok Yakıtlı Esneklik: Pirinç Kabuğu, Talaş, Pulverize Kömür ve Petkok gibi uygun maliyetli "serbest akışlı" yakıtları yakmak üzere tasarlanmıştır.
  • Çevre Dostu Çalışma: Sıkı çevre standartlarını karşılamak için gelişmiş kirlilik kontrol ekipmanıyla donatılmıştır.
  • Düşük Basınç, Yüksek Isı: Atmosferiğe yakın basınçlarda 300°C'ye kadar sıcaklıklara ulaşın; yüksek basınçlı buhar sistemleriyle ilişkili riskleri azaltın.

Hizmet Verilen Sektörler

VFF Serisi, tutarlı, yüksek sıcaklıkta ısı gerektiren büyük ölçekli endüstriyel uygulamalar için tercih edilen seçenektir:

  • Tekstil: Kumaş işleme, boyama ve gergi operasyonları için.
  • Kimya ve İlaç: Reaktörler, damıtma ve yüksek ısı işleme için.
  • Kontrplak ve Laminat: Presleme ve reçine kürlenmesi için.
  • Gıda İşleme: Büyük ölçekli kurutma, kavurma ve yenilebilir yağ rafinasyonu için.
  • Kauçuk ve Plastik: Vulkanizasyon ve ekstrüzyon süreçleri için.

Teknik Özellikler

Özellik Birim VFF-400 VFF-600 VFF-800 VFF-1000 VFF-1500 VFF-2000 VFF-2500 VFF-3000 VFF-4000
Genel
Maksimum ısı çıkışı M. Kcal/hr 0.4 0.6 0.8 1.0 1.5 2.0 2.5 3.0 4.0
maksimum çalışma sıcaklığı °C 280 280 280 280 280 280 280 280 280
termik akışkan ısıtıcısı Yükselme sıcaklığı °C 30 30 30 30 30 30 30 30 30
Sıcak Yağ Girişi/ Çıkışı MM 80 80 100 100 120 150 150 200 200
Isıtıcının ısıtma yüzey alanı M² 40 60 80 100 150 200 250 300 400
ısıtıcının yağ tutma kapasitesi liter 475 570 1015 1250 2350 3150 3780 4500 6220
Yakma Modu Otomatik atma vidalı besleyici
Yakıt Türü Yakıt Kırılmış Briket, Pirinç kabuğu, Kömür,
Kazan Verimliliği
Kırılmış Brikette % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Pirinç Kabuğunda % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Kömürde % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Yakıt Tüketimi
Kırılmış Briket (4000) Kg/hr 128 192 256 321 481 641 801 962 1282
Pirinç Kabuğu (3000) Kg/hr 171 256 342 427 641 855 1068 1282 1709
Kömür (4500) Kg/hr 114 171 228 285 427 570 712 855 1140
Elektrik Yükü
Sirkülasyon Yağ Pompası H.P. 10.00 15.00 20.00 25.00 30.00 40.00 50.00 60.00 75.00
BF'siz ID fan H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00 40.00
APH'li FD fan H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00 40.00
Motorlu SFD fan H.P. 1.00 1.00 1.00 2.00 2.00 2.00 3.00 3.00 4.00
Vidalı besleyici H.P. 1.00 2.00 1.00 2.00 2.00 2.00 3.00 3.00 4.00
Toplam Elektrik Yükü H.P. 22.00 33.00 42.00 49.00 64.00 84.00 106.00 126.00 163.00
NOT: Ürünlerimizi sürekli iyileştirme çabalarımız kapsamında, yukarıdaki özellikleri önceden haber vermeksizin değiştirme veya değiştirme hakkımızı saklı tutuyoruz.
  • Kırılmış briket için GCV değeri 4000 Kcal/KG'dır.
  • Pirinç kabuğu için GCV değeri 3000 Kcal/KG'dır.
  • Kömür için GCV değeri 4500 Kcal/KG'dır.

Dikey Dört Geçişli FBC Termik Akışkan Isıtıcısı Hakkında Sıkça Sorulan Sorular (SSS)

Dört Geçişli bir tasarım, sıcak gazların çıkmadan önce ısıtıcı içinden bir kez daha geçmesini sağlar. Bu, termik akışkan tarafından daha fazla ısı emilmesine olanak tanır; daha düşük baca sıcaklıkları ve önemli ölçüde daha yüksek genel yakıt verimliliği sağlar.

FBC teknolojisi, yüksek basınçlı hava kullanarak yakıt parçacıklarını sıcak kum veya kül yatağında askıda tutar. Bu, aksi takdirde standart bir ızgaralı fırında verimli bir şekilde yakılması zor olan pirinç kabuğu veya talaş gibi düşük kaliteli yakıtların %100 yanmasını sağlar.

Evet. Kömür veya kabuk gibi katı yakıtlardan gelen uçucu kül ve emisyonları işlemek için VFF serisi, tesisinizin çevre düzenlemelerine uygun kalmasını sağlamak amacıyla yüksek verimli kirlilik kontrol ekipmanıyla (Siklonlar veya Torba Filtreler gibi) entegre gelir.

Kesinlikle. Bölgenizde bulunan tarımsal atık veya kömür türüne göre performansı optimize etmek için vidalı besleyicileri, hava nozüllerini ve fırın hacmini kalibre edebiliriz.

Basınçlı parçalar ve yapı tesisimizde üretilirken, refrakter tuğla işi ve fırın montajı sahada tamamlanır. Bu, fırının temel ve destek yapısıyla mükemmel şekilde entegre olmasını sağlayarak maksimum dayanıklılık sağlar.
