VFF-SERIE
Vertikaler Vierzug-FBC-Thermalölerhitzer
Die VFF-Serie repräsentiert den Höhepunkt der Hochkapazitäts-Thermalbeheizung und nutzt Wirbelschichtverbrennungstechnologie (FBC). Dieses vertikale Vierzugsystem ist speziell darauf ausgelegt, maximale thermische Effizienz durch die Befeuerung einer breiten Palette kostengünstiger, freifließender fester Brennstoffe zu liefern, einschließlich Agrarabfällen und pulverisierter Kohle.
Durch die Kombination eines Vierzug-Strahlungs-Konvektions-Wärmeübertragungsdesigns mit fortschrittlicher FBC-Technologie ermöglicht die VFF-Serie hohe Prozesstemperaturen bei bemerkenswert niedrigen Betriebsdrücken und gewährleistet sowohl Sicherheit als auch erhebliche Brennstoffkosteneinsparungen.
Betriebsbereich
- Kapazität – 0,4 bis 10,0 Millionen kcal/h
- Brennstoff – pulverisierte Kohle, Reisschalen, Sägemehl, Petkoks
- Temperatur – 300°C
Fortschrittliche Wirbelschichtverbrennung (FBC)
Die VFF-Serie ist für vielseitige Brennstoffhandhabung konzipiert. Das Verbrennungssystem verfügt über:
- Automatisierte Brennstoffzufuhr: Hocheffiziente Schneckenzuführer für konstante Brennstoffzufuhr.
- Präzise Luftbehandlung: Integrierte ID- (Induzierter Zug) und FD-Gebläse (Zwangszug) arbeiten zusammen mit einem speziellen Luftplenum und Düsen, um ein schwebendes "wirbelndes" Brennstoffbett für vollständige Verbrennung aufrechtzuerhalten.

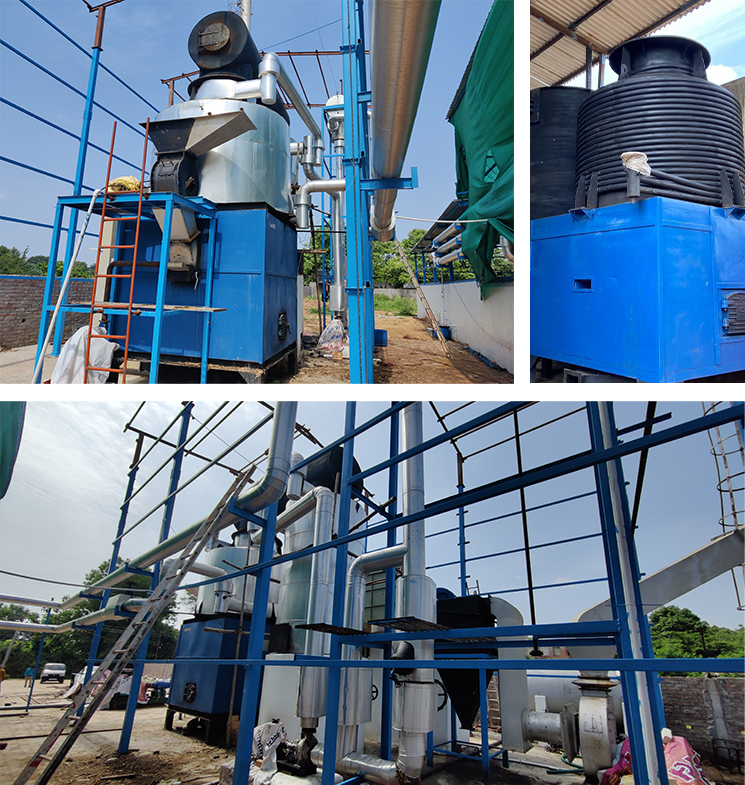

- Konstruktion der Feuerung vor Ort: Die feuerfest ausgekleidete Kammer wird präzise vor Ort gebaut, um optimale Isolierung und thermische Speicherung zu gewährleisten.
Hauptmerkmale & Vorteile

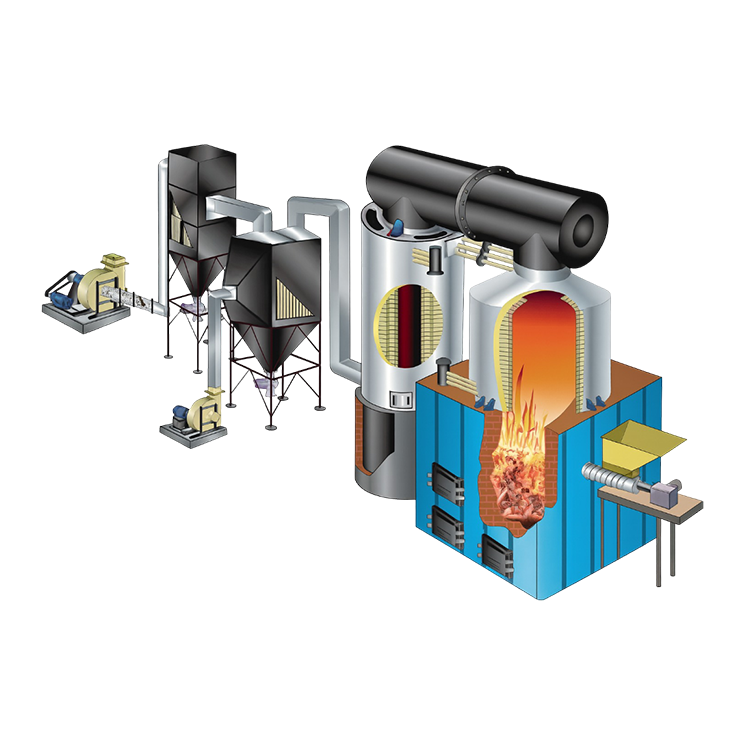

- Vierzug-Design: Diese einzigartige Konfiguration maximiert die Kontaktzeit zwischen Rauchgasen und den Heizspiralen, was zu überlegener Wärmerückgewinnung im Vergleich zu Standard-Dreizugsystemen führt.
- Multi-Brennstoff-Flexibilität: Konzipiert, um kosteneffektive "freifließende" Brennstoffe wie Reisschalen, Sägemehl, pulverisierte Kohle und Petkoks zu verbrennen.
- Umweltfreundlicher Betrieb: Ausgestattet mit fortschrittlichen Emissionsschutzanlagen, um strenge Umweltstandards zu erfüllen.
- Niedriger Druck, Hohe Wärme: Erreichen Sie Temperaturen bis 300°C bei nahezu atmosphärischem Druck, was die mit Hochdruck-Dampfsystemen verbundenen Risiken reduziert.
Bediente Branchen
Die VFF-Serie ist die bevorzugte Wahl für großangelegte industrielle Anwendungen, die konstante Hochtemperaturwärme benötigen:
- Textilien: Für Stoffverarbeitung, Färbung und Spannrahmenbetrieb.
- Chemie & Pharma: Für Reaktoren, Destillation und Hochtemperaturverarbeitung.
- Sperrholz & Laminate: Für Pressen und Harzhärtung.
- Lebensmittelverarbeitung: Für großangelegte Trocknung, Röstung und Speiseölraffinierung.
- Gummi & Kunststoffe: Für Vulkanisierungs- und Extrusionsprozesse.
| Spezifikation | Einheit | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | ||||||||||
| Maximale Wärmeleistung | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| maximale Betriebstemperatur | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Thermalölerhitzer-Temperaturanstieg | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Heißöl-Einlass/Auslass | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Heizfläche des Erhitzers | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Ölhaltekapazität des Erhitzers | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Feuerungsmodus | Automatischer Wurf-Schneckenzuführer | |||||||||
| Brennstoffart | Brennstoff | Zerkleinertes Brikett, Reisschalen, Kohle, | ||||||||
| Kesselwirkungsgrad | ||||||||||
| Mit Zerkleinertem Brikett | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Mit Reisschalen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Mit Kohle | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brennstoffverbrauch | ||||||||||
| Zerkleinertes Brikett (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Reisschalen (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Kohle (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrische Last | ||||||||||
| Ölumwälzpumpe | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID-Gebläse ohne BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD-Gebläse mit APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD-Gebläse mit Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Schneckenzuführer | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Gesamte Elektrische Last | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | ||||||||||
- Der Heizwert von zerkleinertem Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Reisschalen beträgt 3000 Kcal/kg.
- Der Heizwert von Kohle beträgt 4500 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Vertikalen Vierzug-FBC-Thermalölerhitzer
Ein Vierzugdesign zwingt die heißen Gase, den Erhitzer ein zusätzliches Mal zu durchlaufen, bevor sie austreten. Dies ermöglicht es, mehr Wärme vom Thermalfluid zu absorbieren, was zu niedrigeren Schornsteintemperaturen und deutlich höherer Gesamtbrennstoffeffizienz führt.
Die FBC-Technologie hält die Brennstoffpartikel in einem heißen Bett aus Sand oder Asche mithilfe von Hochdruckluft in Schwebe. Dies gewährleistet 100 % Verbrennung von minderwertigen Brennstoffen wie Reisschalen oder Sägemehl, die sonst schwer in einer Standard-Rostfeuerung effizient zu verbrennen wären.
Ja. Um Flugasche und Emissionen aus festen Brennstoffen wie Kohle oder Schalen zu bewältigen, kommt die VFF-Serie mit integrierten, hocheffizienten Emissionsschutzanlagen (wie Zyklone oder Bag Filter), um sicherzustellen, dass Ihre Anlage den Umweltvorschriften entspricht.
Absolut. Wir können die Schneckenzuführer, Luftdüsen und das Feuerungsvolumen kalibrieren, um die Leistung basierend auf dem spezifischen Typ von Agrarabfall oder Kohle, die in Ihrer Region verfügbar sind, zu optimieren.
Während die Druckteile und Struktur in unserer Anlage gefertigt werden, werden das feuerfeste Mauerwerk und die Feuerungsmontage vor Ort abgeschlossen. Dies gewährleistet, dass die Feuerung perfekt in das Fundament und die Tragstruktur für maximale Haltbarkeit integriert ist.
