VFF SERIES
Pionowa czterociągowa nagrzewnica oleju termalnego FBC

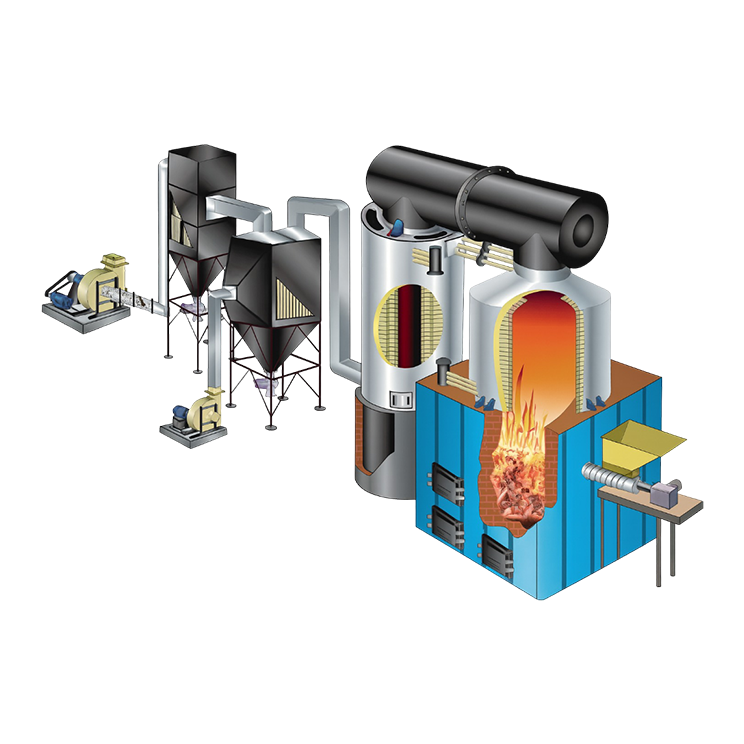

Seria VFF reprezentuje szczyt wysokowydajnego ogrzewania cieplnego, wykorzystując technologię spalania w złożu fluidalnym (FBC). Ten pionowy czterociągowy system został zaprojektowany specjalnie, aby zapewnić maksymalną sprawność cieplną poprzez spalanie szerokiej gamy tanich, sypkich paliw stałych, w tym odpadów rolniczych i pyłu węglowego.
Łącząc czterociągową konstrukcję wymiany ciepła promienisto-konwekcyjnej z zaawansowaną technologią FBC, seria VFF umożliwia osiąganie wysokich temperatur procesowych przy wyjątkowo niskim ciśnieniu roboczym, zapewniając zarówno bezpieczeństwo, jak i znaczne oszczędności kosztów paliwa.
Zakres pracy
- Wydajność – od 0,4 do 10,0 mln kcal/godz.
- Paliwo – pył węglowy, łuska ryżowa, trociny, koks naftowy
- Temperatura - 300℃
Zaawansowane spalanie w złożu fluidalnym (FBC)
Seria VFF została zaprojektowana z myślą o wszechstronnej obsłudze paliw. System spalania obejmuje:
- Zautomatyzowane podawanie paliwa: Wysokowydajne podajniki ślimakowe zapewniające stałą dostawę paliwa.
- Precyzyjne zarządzanie powietrzem: Zintegrowane wentylatory I.D. (ciągu wymuszonego) i F.D. (nadmuchu wymuszonego) współpracują ze specjalną komorą powietrzną i dyszami, aby utrzymać zawieszone „fluidalne” złoże paliwa dla pełnego spalania.

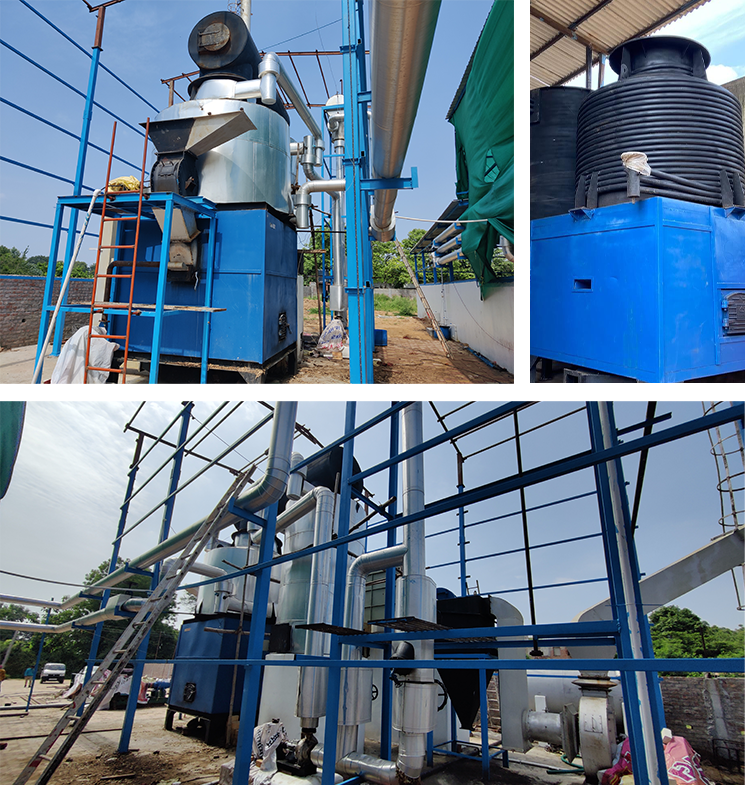

- Budowa komory paleniskowej na miejscu: Komora wyłożona materiałem ogniotrwałym jest precyzyjnie budowana na miejscu, aby zapewnić optymalną izolację i zatrzymywanie ciepła.
Kluczowe cechy i korzyści
- Konstrukcja czterociągowa: Ta unikalna konfiguracja maksymalizuje czas kontaktu między gazami spalinowymi a wężownicami grzewczymi, co skutkuje lepszym odzyskiem ciepła w porównaniu ze standardowymi systemami trzyciągowymi.
- Elastyczność wielopaliwowa: Zaprojektowana do spalania opłacalnych, sypkich paliw, takich jak łuska ryżowa, trociny, pył węglowy i koks naftowy.
- Praca przyjazna dla środowiska: Wyposażona w zaawansowane urządzenia kontroli zanieczyszczeń, aby spełnić rygorystyczne normy środowiskowe.
- Niskie ciśnienie, wysoka temperatura: Osiągaj temperatury do 300°C przy ciśnieniu bliskim atmosferycznemu, zmniejszając ryzyko związane z systemami pary wysokociśnieniowej.
Obsługiwane branże
Seria VFF jest preferowanym wyborem dla zastosowań przemysłowych na dużą skalę wymagających stałego, wysokotemperaturowego ciepła:
- Tekstylia: Do obróbki tkanin, barwienia i operacji na ramach napinających.
- Chemia i farmacja: Do reaktorów, destylacji i procesów wysokotemperaturowych.
- Sklejka i laminaty: Do prasowania i utwardzania żywicy.
- Przetwórstwo spożywcze: Do suszenia na dużą skalę, prażenia i rafinacji olejów jadalnych.
- Guma i tworzywa sztuczne: Do procesów wulkanizacji i wytłaczania.
| Specyfikacja | Jednostka | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ogólne | ||||||||||
| Maksymalna moc cieplna | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maksymalna temperatura robocza | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Wzrost temperatury nagrzewnicy oleju termalnego | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Wlot/wylot gorącego oleju | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Powierzchnia grzewcza nagrzewnicy | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Pojemność oleju w nagrzewnicy | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Tryb spalania | Automatyczny podajnik ślimakowy | |||||||||
| Rodzaj paliwa | Paliwo | Kruszony brykiet, łuska ryżowa, węgiel, | ||||||||
| Sprawność kotła | ||||||||||
| Na kruszonym brykiecie | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na łusce ryżowej | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na węglu | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Zużycie paliwa | ||||||||||
| Kruszony brykiet (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Łuska ryżowa (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Węgiel (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Obciążenie elektryczne | ||||||||||
| Pompa obiegowa oleju | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Wentylator ID bez BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Wentylator FD z APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Wentylator SFD z silnikiem | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Podajnik ślimakowy | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Całkowite obciążenie elektryczne | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | ||||||||||
- Wartość opałowa (GCV) kruszonego brykietu wynosi 4000 kcal/kg.
- Wartość opałowa (GCV) łuski ryżowej wynosi 3000 kcal/kg.
- Wartość opałowa (GCV) węgla wynosi 4500 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące pionowej czterociągowej nagrzewnicy oleju termalnego FBC
Konstrukcja czterociągowa zmusza gorące gazy do dodatkowego, czwartego przepływu przez nagrzewnicę przed opuszczeniem jej. Pozwala to na pochłonięcie większej ilości ciepła przez olej termalny, co prowadzi do niższych temperatur spalin i znacznie wyższej ogólnej sprawności paliwowej.
Technologia FBC utrzymuje cząstki paliwa zawieszone w gorącym złożu piasku lub popiołu za pomocą powietrza pod wysokim ciśnieniem. Zapewnia to 100% spalanie paliw niskiej jakości, takich jak łuska ryżowa czy trociny, które w standardowym palenisku rusztowym trudno byłoby spalić efektywnie.
Tak. Aby poradzić sobie z popiołem lotnym i emisjami z paliw stałych, takich jak węgiel czy łuska, seria VFF jest wyposażona w zintegrowane, wysokowydajne urządzenia kontroli zanieczyszczeń (takie jak cyklony czy filtry workowe), aby zapewnić zgodność Państwa zakładu z przepisami środowiskowymi.
Zdecydowanie. Możemy skalibrować podajniki ślimakowe, dysze powietrza i objętość paleniska, aby zoptymalizować wydajność w oparciu o konkretny rodzaj odpadów rolniczych lub węgla dostępny w Państwa regionie.
Podczas gdy elementy ciśnieniowe i konstrukcja są wytwarzane w naszym zakładzie, murowanie ogniotrwałe i montaż paleniska są realizowane na miejscu. Zapewnia to doskonałą integrację paleniska z fundamentem i konstrukcją wsporczą dla maksymalnej trwałości.
