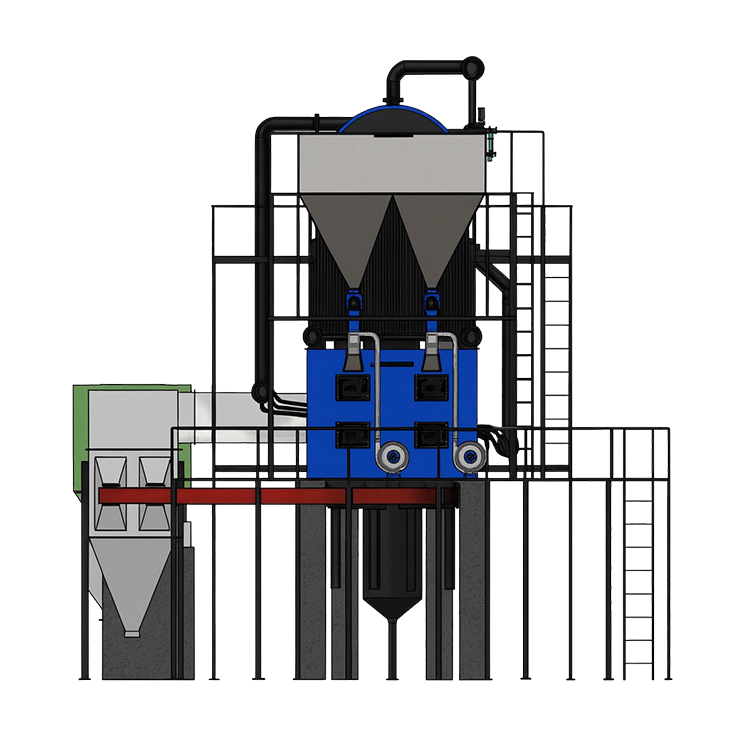

COMBIPOWER-CPDI
Biomassagestookte Stoomketel
De COMBIPOWER-CPDI (CP-IF-serie) vertegenwoordigt het hoogtepunt van moderne stoomengineering, waarbij een hybride ontwerp wordt gecombineerd met een geavanceerd in-bed verbrandingssysteem. Ontworpen voor industriële toepassingen met hoge output, is deze ketel een "pionier" op het gebied van brandstofflexibiliteit, waardoor faciliteiten kunnen wisselen tussen diverse biomassa- en fossiele brandstoffen zonder concessies te doen aan prestaties.
Geproduceerd met precisie-engineering en state-of-the-art productieapparatuur, voldoet de COMBIPOWER-CPDI aan de strengste internationale normen voor veiligheid, betrouwbaarheid en thermisch rendement.
Bedrijfsbereik
- Capaciteit – 6 TPH tot 20 TPH
- Brandstof – Houtsnippers, rijstschillen, biomassapellets, biomassabriket & gebroken kolen
- Druk – 10,54 kg/cm² tot 21 kg/cm²
Geavanceerde In-Bed Verbrandingstechnologie
Het opvallende kenmerk van de CP-IF-serie is het in-bed-systeem. Door het vuurhaardontwerp te integreren met hoogrenderende warmteoverdrachtsoppervlakken, bereikt de ketel:
- Superieure Warmteopname: Het "in-bed"-ontwerp maakt directe warmteoverdracht mogelijk, wat de tijd verkort die nodig is om piekstoomparameters te bereiken.
- Ongeëvenaarde Brandstofflexibiliteit: Het systeem is geoptimaliseerd om zowel laagwaardige als hoogwaardige brandstoffen te verbranden, waaronder houtsnippers, rijstschillen, pellets en gebroken kolen.
- Automatisch Design & Regeling: Uitgerust met geautomatiseerde brandstoftoevoer en verbrandingsregelingen om een gestage stoomstroom te garanderen, zelfs bij wisselende brandstofkwaliteit.
Belangrijkste Kenmerken & Voordelen
- Hoge Stoomcapaciteit: In staat om tot 20 ton per uur (TPH) te produceren, wat het geschikt maakt voor grootschalige industriële verwerking.
- Robuust Hybride Ontwerp: Combineert het beste van watertank- en vlampijptechnologieën om moeiteloos hogedrukvereisten (tot 21 kg/cm²) te verwerken.
- Duurzame Bedrijfsvoering: Ontworpen om de calorische waarde van biomassabrandstoffen te maximaliseren, wat industrieën helpt hun ecologische voetafdruk te verkleinen en energiekosten te verlagen.
- Duurzame Constructie: Gebouwd door zeer vaardige ingenieurs met slijtvaste materialen om een lange operationele levensduur te garanderen in veeleisende omgevingen.
Gerichte Toepassingen in de Industrie
De hoge output van de CP-IF-serie maakt het de ideale motor voor:
- Papier & Pulp: Voor grootschalige droog- en chemische terugwinningsprocessen.
- Suikerfabrieken: Gebruik van bagasse en biomassa voor warmtekrachtkoppeling en verwerking.
- Grote Textielcomplexen: Levering van grote hoeveelheden stoom voor verven, drukken en afwerking.
- Chemie & Petrochemie: Ondersteuning van hogedrukreactoren en destillatiekolommen.
- Rijstmolens & Distilleerderijen: Benutten van rijstschillen en ander landbouwafval voor kostenloze brandstof.
- Farmaceutica- & Voedselparken: Voor grootschalige sterilisatie en gecentraliseerde stoomdistributie.
| Specificatie | Eenheid | CPDI-50 | CPDI-60 | CPDI-80 | CPDI-100 | CPDI-120 | CPDI-150 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Algemeen | ||||||||||
| Stoomafgifte Vanaf & bij 100°C | Kg/hr | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | |||
| Bedrijfsdruk | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Stoomtemperatuur | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Aantal Passages | No's | Vier | Vier | Vier | Vier | Vier | Vier | |||
| Aantal Vuurhaarden | No's | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Stoomuitlaat | MM | 125 | 150 | 150 | 200 | 200 | 250 | |||
| HTA | M² | 175 | 210 | 280 | 350 | 420 | 525 | |||
| Type Gebroken Brandstof: Briket, Pellet, Rijstschillen & Kolen | ||||||||||
| Ketelrendement met APH | ||||||||||
| Op Briket | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Op Pellet | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Op Rijstschillen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Op kolen | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Brandstofverbruik | ||||||||||
| Briket (4000) | Kg/hr | 865 | 1038 | 1385 | 1731 | 2077 | 2596 | |||
| Pellet (4500) | Kg/hr | 769 | 923 | 1231 | 1538 | 1846 | 2308 | |||
| Rijstschillen (3000) | Kg/hr | 1154 | 1385 | 1846 | 2308 | 2769 | 3462 | |||
| Kolen (4500) | Kg/hr | 750 | 900 | 1200 | 1500 | 1800 | 2250 | |||
| Elektrische Belasting | ||||||||||
| Voedingwaterpomp | H.P. | 6.00 | 7.50 | 7.50 | 10.00 | 15.00 | 15.00 | |||
| I.D.-ventilator zonder BF | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| F.D.-ventilator | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| S.F.D-ventilator | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Schroeftoevoer met VFD | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Totale Elektrische Belasting | H.P. | 56.00 | 67.50 | 93.50 | 116.00 | 145.00 | 175.00 | |||
| OPMERKING: Gezien onze voortdurende inspanningen om onze producten te verbeteren, behouden wij ons het recht voor bovenstaande specificaties zonder voorafgaande kennisgeving te wijzigen. | ||||||||||
- GCV van briket is 4000 Kcal/KG.
- GCV van pellet is 4500 Kcal/KG.
- GCV van rijstschillen is 3000 Kcal/KG.
- GCV van kolen is 4500 Kcal/kg.
Veelgestelde Vragen (FAQ) over de Biomassagestookte Stoomketel
Het in-bed-systeem plaatst warmtewisselaarbuizen rechtstreeks in het vuurhaardbed. Dit maakt veel snellere warmteoverdracht en hoger rendement mogelijk, vooral bij het verbranden van biomassabrandstoffen met hoog vochtgehalte of wisselende grootte.
Ja, de CP-IF-serie is ontworpen voor "brandstofflexibiliteit". Het kan worden geconfigureerd om een mengsel van biomassabrandstoffen (zoals rijstschillen of houtsnippers) en gebroken kolen te stoken, waardoor u kunt wisselen op basis van seizoensgebonden brandstofbeschikbaarheid en prijs.
TPH (ton per uur) meet het gewicht van de per uur geproduceerde stoom, wat de standaard is voor grote stoomketels. Eén TPH staat ongeveer gelijk aan 6.00.000 Kcal/uur. De CP-IF-serie is gebouwd voor grootschalige stoombehoeften vanaf 6 TPH.
Absoluut. Gezien de hoge druk (tot 21 kg/cm²) en grote capaciteit worden alle COMBIPOWER-CPDI-units geproduceerd en gecertificeerd volgens de Indian Boiler Regulations (IBR).
Ons ontwerp garandeert volledige verbranding binnen de vuurhaard, wat onverbrande deeltjes minimaliseert. Daarnaast bieden wij geïntegreerde apparatuur voor vervuilingsbeheersing (zoals bag filters of cyclonen) om ervoor te zorgen dat de uitlaat voldoet aan de milieunormen.
