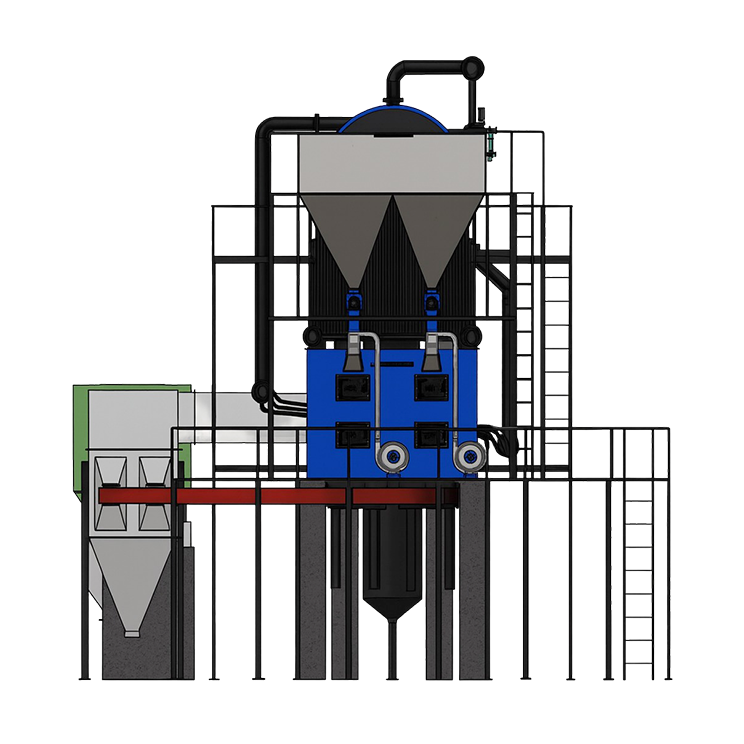

COMBIPOWER-CPDI
Паровой котел на биомассе
COMBIPOWER-CPDI (серия CP-IF) представляет собой вершину современного котлостроения, сочетая гибридную конструкцию с передовой системой сжигания внутри слоя. Спроектированный для высокопроизводительных промышленных применений, этот котел является «первопроходцем» в гибкости по топливу, позволяя предприятиям переключаться между различными видами биомассы и ископаемого топлива без потери производительности.
Изготовленный с применением точной инженерии и современного производственного оборудования, COMBIPOWER-CPDI соответствует самым строгим международным стандартам безопасности, надежности и тепловой эффективности.
Рабочий диапазон
- Мощность — от 6 до 20 т/ч
- Топливо — древесная щепа, рисовая шелуха, гранулы биомассы, брикеты биомассы и дробленый уголь
- Давление — от 10,54 кг/см² до 21 кг/см²
Передовая технология сжигания внутри слоя
Отличительной особенностью серии CP-IF является система сжигания внутри слоя (In-Bed). Интегрируя конструкцию топки с высокоэффективными теплопередающими поверхностями, котел обеспечивает:
- Превосходное поглощение тепла: Конструкция «In-Bed» обеспечивает прямую теплопередачу, сокращая время, необходимое для достижения пиковых параметров пара.
- Непревзойденная гибкость по топливу: Система оптимизирована для сжигания как низкосортного, так и высокосортного топлива, включая древесную щепу, рисовую шелуху, гранулы и дробленый уголь.
- Автоматизированное исполнение и управление: Оснащен автоматизированными системами подачи топлива и управления горением, обеспечивающими стабильный поток пара даже при переменном качестве топлива.
Ключевые особенности и преимущества
- Высокая паровая мощность: Способен производить до 20 тонн пара в час, что делает его подходящим для крупномасштабной промышленной переработки.
- Прочная гибридная конструкция: Сочетает лучшее из водотрубной и дымогарной технологий для легкой работы с требованиями высокого давления (до 21 кг/см²).
- Устойчивая эксплуатация: Спроектирован для максимизации теплотворной способности биомассы, помогая предприятиям снижать углеродный след и энергозатраты.
- Долговечная конструкция: Изготовлен высококвалифицированными инженерами из износостойких материалов для длительного срока службы в требовательных условиях.
Целевые отрасли применения
Высокая производительность серии CP-IF делает ее идеальным сердцем для:
- Целлюлозно-бумажная промышленность: Для крупномасштабной сушки и процессов химической рекуперации.
- Сахарные заводы: Использование багассы и биомассы для когенерации и переработки.
- Крупные текстильные комплексы: Обеспечение больших объемов пара для крашения, печати и отделки.
- Химическая и нефтехимическая промышленность: Поддержка реакторов высокого давления и дистилляционных колонн.
- Рисовые мельницы и ликероводочные заводы: Использование рисовой шелухи и других сельскохозяйственных отходов в качестве бесплатного топлива.
- Фармацевтические и пищевые парки: Для крупномасштабной стерилизации и централизованного распределения пара.
| Характеристика | Единица измерения | CPDI-50 | CPDI-60 | CPDI-80 | CPDI-100 | CPDI-120 | CPDI-150 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||||
| Паропроизводительность от и при 100°C | Kg/hr | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | |||
| Рабочее давление | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Температура пара | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Количество ходов | No's | Четыре | Четыре | Четыре | Четыре | Четыре | Четыре | |||
| Количество топок | No's | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Паровой выход | MM | 125 | 150 | 150 | 200 | 200 | 250 | |||
| Площадь теплопередачи (HTA) | M² | 175 | 210 | 280 | 350 | 420 | 525 | |||
| Вид дробленого топлива: брикеты, гранулы, рисовая шелуха и уголь | ||||||||||
| КПД котлов с воздухоподогревателем | ||||||||||
| На брикетах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| На гранулах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| На рисовой шелухе | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| На угле | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Расход топлива | ||||||||||
| Брикеты (4000) | Kg/hr | 865 | 1038 | 1385 | 1731 | 2077 | 2596 | |||
| Гранулы (4500) | Kg/hr | 769 | 923 | 1231 | 1538 | 1846 | 2308 | |||
| Рисовая шелуха (3000) | Kg/hr | 1154 | 1385 | 1846 | 2308 | 2769 | 3462 | |||
| Уголь (4500) | Kg/hr | 750 | 900 | 1200 | 1500 | 1800 | 2250 | |||
| Электрическая нагрузка | ||||||||||
| Питательный насос | H.P. | 6.00 | 7.50 | 7.50 | 10.00 | 15.00 | 15.00 | |||
| Дымосос без байпаса | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| Дутьевой вентилятор | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| Вентилятор вторичного дутья (S.F.D) | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Шнековый питатель с частотным преобразователем (VFD) | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Общая электрическая нагрузка | H.P. | 56.00 | 67.50 | 93.50 | 116.00 | 145.00 | 175.00 | |||
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||||
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность гранул составляет 4500 ккал/кг.
- Теплотворная способность рисовой шелухи составляет 3000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о паровом котле на биомассе
Система In-Bed размещает теплообменные трубы непосредственно внутри слоя топки. Это обеспечивает значительно более быструю теплопередачу и более высокую эффективность, особенно при сжигании биомассы с высокой влажностью или различным размером частиц.
Да, серия CP-IF спроектирована для «гибкости по топливу». Она может быть настроена для сжигания смеси видов биомассы (например, рисовой шелухи или древесной щепы) и дробленого угля, позволяя переключаться в зависимости от сезонной доступности и цены топлива.
Т/ч (тонн в час) измеряет массу производимого пара в час, что является стандартом для крупных паровых котлов. Одна тонна в час примерно эквивалентна 600 000 ккал/ч. Серия CP-IF создана для крупномасштабных потребностей в паре, начиная от 6 т/ч.
Безусловно. Учитывая высокое давление (до 21 кг/см²) и большую мощность, все установки COMBIPOWER-CPDI производятся и сертифицируются в соответствии с Правилами по котлам Индии (IBR).
Наша конструкция обеспечивает полное сгорание внутри топки, минимизируя несгоревшие частицы. Кроме того, мы предоставляем встроенное оборудование для очистки выбросов (например, рукавные фильтры или циклоны), гарантирующее соответствие выхлопа экологическим стандартам.
