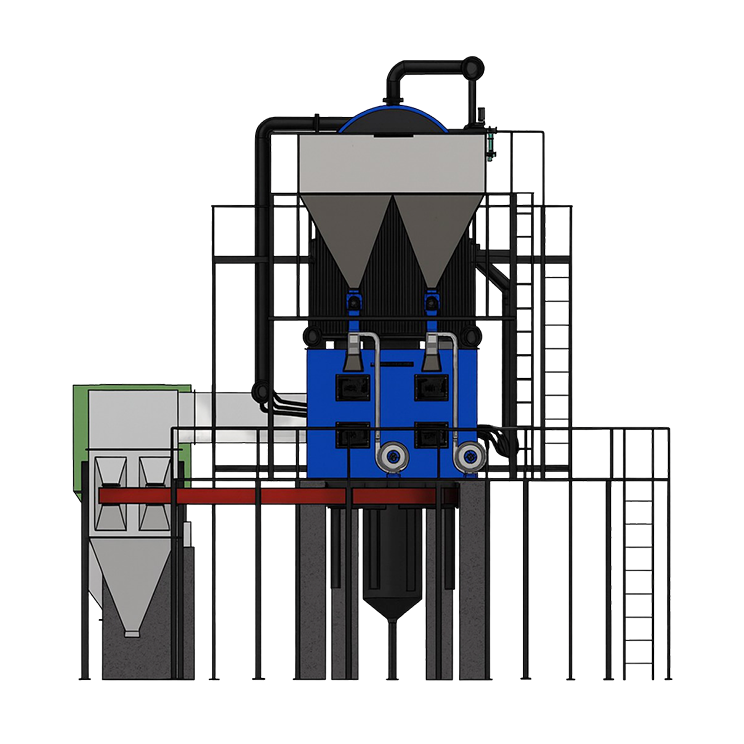

COMBIPOWER-CPDI
Caldeira a Vapor a Biomassa
A COMBIPOWER-CPDI (Série CP-IF) representa o auge da engenharia moderna de vapor, combinando um design híbrido com um Sistema Avançado de Combustão In-Bed. Projetada para aplicações industriais de alto rendimento, esta caldeira é "pioneira" em flexibilidade de combustível, permitindo que instalações alternem entre vários combustíveis de biomassa e fósseis sem comprometer o desempenho.
Fabricada com engenharia de precisão e equipamentos de produção de última geração, a COMBIPOWER-CPDI atende aos padrões internacionais mais exigentes de segurança, confiabilidade e eficiência térmica.
Faixa de Operação
- Capacidade – 6 TPH a 20 TPH
- Combustível – Cavacos de Madeira, Casca de Arroz, Pellets de Biomassa, Briquete de Biomassa e Carvão Triturado
- Pressão – 10,54 kg/cm² a 21 kg/cm²
Tecnologia Avançada de Combustão In-Bed
A característica marcante da Série CP-IF é o Sistema In-Bed. Ao integrar o design da fornalha com superfícies de transferência de calor de alta eficiência, a caldeira alcança:
- Absorção de Calor Superior: O design "In-Bed" permite transferência de calor direta, reduzindo o tempo necessário para atingir parâmetros máximos de vapor.
- Flexibilidade de Combustível Incomparável: O sistema é otimizado para queimar combustíveis de baixo e alto grau, incluindo cavacos de madeira, casca de arroz, pellets e carvão triturado.
- Estilo e Controle Automáticos: Equipada com alimentação automatizada de combustível e controles de combustão para garantir fluxo de vapor constante mesmo com qualidade de combustível flutuante.
Principais Características e Benefícios
- Alta Capacidade de Vapor: Capaz de produzir até 20 Toneladas Por Hora (TPH), tornando-a adequada para processamento industrial em grande escala.
- Design Híbrido Robusto: Combina o melhor das tecnologias aquotubular e flamotubular para lidar com requisitos de alta pressão (até 21 kg/cm²) com facilidade.
- Operações Sustentáveis: Projetada para maximizar o valor calorífico de combustíveis de biomassa, ajudando as indústrias a reduzir sua pegada de carbono e custos de energia.
- Construção Durável: Construída por engenheiros altamente qualificados usando materiais resistentes ao desgaste para garantir uma longa vida operacional em ambientes exigentes.
Aplicações Industriais Direcionadas
A produção de alta capacidade da Série CP-IF a torna o coração ideal para:
- Papel e Celulose: Para processos de secagem em grande escala e recuperação química.
- Usinas de Açúcar: Utilizando bagaço e biomassa para cogeração e processamento.
- Megacomplexos Têxteis: Fornecendo vapor de alto volume para tingimento, impressão e acabamento.
- Química e Petroquímica: Apoiando reatores de alta pressão e colunas de destilação.
- Moinhos de Arroz e Destilarias: Aproveitando casca de arroz e outros resíduos agrícolas para combustível sem custo.
- Parques Farmacêuticos e Alimentares: Para esterilização em grande escala e distribuição centralizada de vapor.
| Especificação | Unidade | CPDI-50 | CPDI-60 | CPDI-80 | CPDI-100 | CPDI-120 | CPDI-150 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Geral | ||||||||||
| Produção de Vapor de e a 100°C | Kg/hr | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | |||
| Pressão de Trabalho | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Temperatura do Vapor | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| N.º de Passes | No's | Quatro | Quatro | Quatro | Quatro | Quatro | Quatro | |||
| N.º de Fornalhas | No's | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Saída de Vapor | MM | 125 | 150 | 150 | 200 | 200 | 250 | |||
| HTA | M² | 175 | 210 | 280 | 350 | 420 | 525 | |||
| Tipo de Combustível Triturado: Briquete, Pellet, Casca de Arroz e Carvão | ||||||||||
| Eficiência das Caldeiras com APH | ||||||||||
| Com Briquete | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Com Pellet | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Com Casca de Arroz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Com Carvão | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Consumo de Combustível | ||||||||||
| Briquete (4000) | Kg/hr | 865 | 1038 | 1385 | 1731 | 2077 | 2596 | |||
| Pellet (4500) | Kg/hr | 769 | 923 | 1231 | 1538 | 1846 | 2308 | |||
| Casca de Arroz (3000) | Kg/hr | 1154 | 1385 | 1846 | 2308 | 2769 | 3462 | |||
| Carvão (4500) | Kg/hr | 750 | 900 | 1200 | 1500 | 1800 | 2250 | |||
| Carga Elétrica | ||||||||||
| Bomba de Água de Alimentação | H.P. | 6.00 | 7.50 | 7.50 | 10.00 | 15.00 | 15.00 | |||
| Ventilador I.D. sem BF | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| Ventilador FD | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| Ventilador S.F.D | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Alimentador de rosca com VFD | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Carga Elétrica Total | H.P. | 56.00 | 67.50 | 93.50 | 116.00 | 145.00 | 175.00 | |||
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | ||||||||||
- O PCS do briquete é de 4000 Kcal/kg.
- O PCS do pellet é de 4500 Kcal/kg.
- O PCS da casca de arroz é de 3000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Caldeira a Vapor a Biomassa
O sistema In-Bed coloca tubos de troca de calor diretamente dentro do leito da fornalha. Isso permite transferência de calor muito mais rápida e maior eficiência, especialmente ao queimar combustíveis de biomassa que têm alta umidade ou tamanhos variados.
Sim, a série CP-IF é projetada para "Flexibilidade de Combustível". Pode ser configurada para queimar uma mistura de combustíveis de biomassa (como casca de arroz ou cavacos de madeira) e carvão triturado, permitindo que você alterne com base na disponibilidade sazonal de combustível e preço.
TPH (Toneladas Por Hora) mede o peso do vapor produzido por hora, que é o padrão para grandes caldeiras a vapor. Um TPH é aproximadamente equivalente a 600.000 Kcal/Hr. A série CP-IF é construída para necessidades de vapor em grande escala a partir de 6 TPH.
Com certeza. Dada a alta pressão (até 21 kg/cm²) e grande capacidade, todas as unidades COMBIPOWER-CPDI são fabricadas e certificadas de acordo com o Regulamento Indiano de Caldeiras (IBR).
Nosso design garante combustão completa dentro da fornalha, minimizando partículas não queimadas. Além disso, fornecemos equipamentos integrados de controle de poluição (como filtros de mangas ou ciclones) para garantir que a exaustão atenda aos padrões ambientais.
