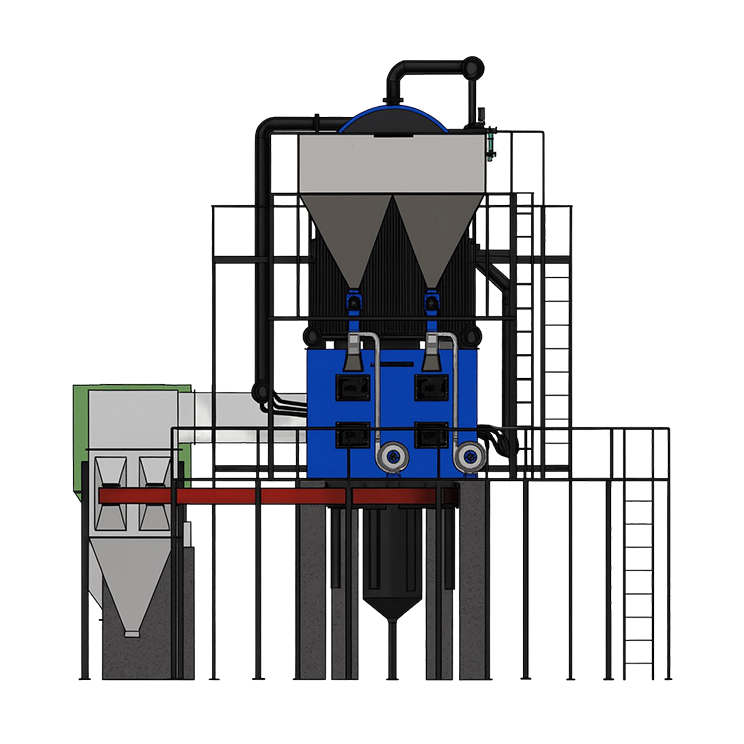

COMBIPOWER-CPDI
Caldaia a Vapore a Biomassa
La COMBIPOWER-CPDI (serie CP-IF) rappresenta il vertice dell'ingegneria moderna del vapore, combinando un design ibrido con un avanzato sistema di combustione in-letto. Progettata per applicazioni industriali ad alta resa, questa caldaia è un "pioniere" nella flessibilità di combustibile, permettendo agli stabilimenti di passare tra vari combustibili da biomassa e fossili senza compromettere le prestazioni.
Prodotta con ingegneria di precisione e apparecchiature di produzione all'avanguardia, la COMBIPOWER-CPDI è conforme agli standard internazionali più rigorosi per sicurezza, affidabilità ed efficienza termica.
Gamma Operativa
- Capacità - da 6 TPH a 20 TPH
- Combustibile - cippato di legno, lolla di risone, pellet di biomassa, bricchette di biomassa e carbone frantumato
- Pressione - da 10,54 Kg/cm² a 21 Kg/cm²
Tecnologia Avanzata di Combustione In-Letto
La caratteristica distintiva della serie CP-IF è il sistema in-letto. Integrando il design del focolare con superfici di scambio termico ad alta efficienza, la caldaia ottiene:
- Assorbimento di Calore Superiore: Il design "in-letto" consente uno scambio termico diretto, riducendo il tempo necessario per raggiungere i parametri di vapore massimi.
- Flessibilità di Combustibile Ineguagliabile: Il sistema è ottimizzato per bruciare combustibili di bassa e alta qualità indistintamente, tra cui cippato di legno, lolla di risone, pellet e carbone frantumato.
- Design e Controllo Automatici: Dotata di controlli automatizzati di alimentazione del combustibile e combustione per garantire un flusso di vapore costante anche con qualità di combustibile fluttuante.
Caratteristiche e Vantaggi Chiave
- Elevata Capacità di Vapore: In grado di produrre fino a 20 tonnellate all'ora (TPH), rendendola adatta a lavorazioni industriali su larga scala.
- Robusto Design Ibrido: Combina il meglio delle tecnologie a tubi d'acqua e a tubi da fumo per gestire con facilità requisiti di alta pressione (fino a 21 Kg/cm²).
- Operazioni Sostenibili: Progettata per massimizzare il potere calorifico dei combustibili da biomassa, aiutando le industrie a ridurre la propria impronta di carbonio e i costi energetici.
- Costruzione Durevole: Costruita da ingegneri altamente qualificati utilizzando materiali resistenti all'usura per garantire una lunga vita operativa in ambienti esigenti.
Applicazioni Industriali Mirate
L'elevata resa in uscita della serie CP-IF la rende il cuore pulsante ideale per:
- Carta e Cellulosa: Per processi di essiccazione su larga scala e recupero chimico.
- Zuccherifici: Utilizzo di bagassa e biomassa per cogenerazione e lavorazione.
- Megacomplessi Tessili: Fornitura di vapore ad alto volume per tintura, stampa e finissaggio.
- Chimico e Petrolchimico: A supporto di reattori ad alta pressione e colonne di distillazione.
- Riserie e Distillerie: Sfruttamento della lolla di risone e di altri scarti agricoli come combustibile gratuito.
- Farmaceutico e Parchi Alimentari: Per sterilizzazione su larga scala e distribuzione centralizzata del vapore.
| Specifica | Unità | CPDI-50 | CPDI-60 | CPDI-80 | CPDI-100 | CPDI-120 | CPDI-150 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Generale | ||||||||||
| Produzione di Vapore Da & a 100°C | Kg/hr | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | |||
| Pressione di Esercizio | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Temperatura del Vapore | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| N. Passaggi | No's | Quattro | Quattro | Quattro | Quattro | Quattro | Quattro | |||
| N. di Focolari | No's | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Uscita Vapore | MM | 125 | 150 | 150 | 200 | 200 | 250 | |||
| HTA | M² | 175 | 210 | 280 | 350 | 420 | 525 | |||
| Tipo di Combustibile Frantumato: bricchette, pellet, lolla di riso e carbone | ||||||||||
| Efficienza delle Caldaie con APH | ||||||||||
| Su Bricchette | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Su Pellet | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Su Lolla di Riso | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Su Carbone | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Consumo di Combustibile | ||||||||||
| Bricchette (4000) | Kg/hr | 865 | 1038 | 1385 | 1731 | 2077 | 2596 | |||
| Pellet (4500) | Kg/hr | 769 | 923 | 1231 | 1538 | 1846 | 2308 | |||
| Lolla di Riso (3000) | Kg/hr | 1154 | 1385 | 1846 | 2308 | 2769 | 3462 | |||
| Carbone (4500) | Kg/hr | 750 | 900 | 1200 | 1500 | 1800 | 2250 | |||
| Carico Elettrico | ||||||||||
| Pompa Acqua di Alimento | H.P. | 6.00 | 7.50 | 7.50 | 10.00 | 15.00 | 15.00 | |||
| Ventilatore I.D. senza BF | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| Ventilatore F.D. | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| Ventilatore S.F.D | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Coclea di alimentazione con VFD | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Carico Elettrico Totale | H.P. | 56.00 | 67.50 | 93.50 | 116.00 | 145.00 | 175.00 | |||
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | ||||||||||
- Il GCV della bricchetta è di 4000 Kcal/KG.
- Il GCV del pellet è di 4500 Kcal/KG.
- Il GCV della lolla di riso è di 3000 Kcal/KG.
- Il GCV del carbone è di 4500 Kcal/kg.
Domande Frequenti (FAQ) sulla Caldaia a Vapore a Biomassa
Il sistema in-letto colloca tubi di scambio termico direttamente all'interno del letto del focolare. Ciò consente uno scambio termico molto più rapido e un'efficienza superiore, specialmente quando si bruciano combustibili da biomassa con elevata umidità o dimensioni variabili.
Sì, la serie CP-IF è progettata per la "flessibilità di combustibile". Può essere configurata per bruciare una miscela di combustibili da biomassa (come lolla di risone o cippato di legno) e carbone frantumato, permettendovi di cambiare in base alla disponibilità stagionale e al prezzo.
TPH (tonnellate all'ora) misura il peso di vapore prodotto all'ora, lo standard per le grandi caldaie a vapore. Un TPH equivale approssimativamente a 600.000 Kcal/h. La serie CP-IF è costruita per esigenze di vapore su larga scala a partire da 6 TPH.
Assolutamente sì. Data l'alta pressione (fino a 21 Kg/cm²) e la grande capacità, tutte le unità COMBIPOWER-CPDI sono prodotte e certificate secondo le Indian Boiler Regulations (IBR).
Il nostro design garantisce una combustione completa all'interno del focolare, minimizzando le particelle non combuste. Inoltre, forniamo apparecchiature integrate per il controllo dell'inquinamento (come filtri a maniche o cicloni) per garantire che lo scarico rispetti gli standard ambientali.
